Metal tagpaneler

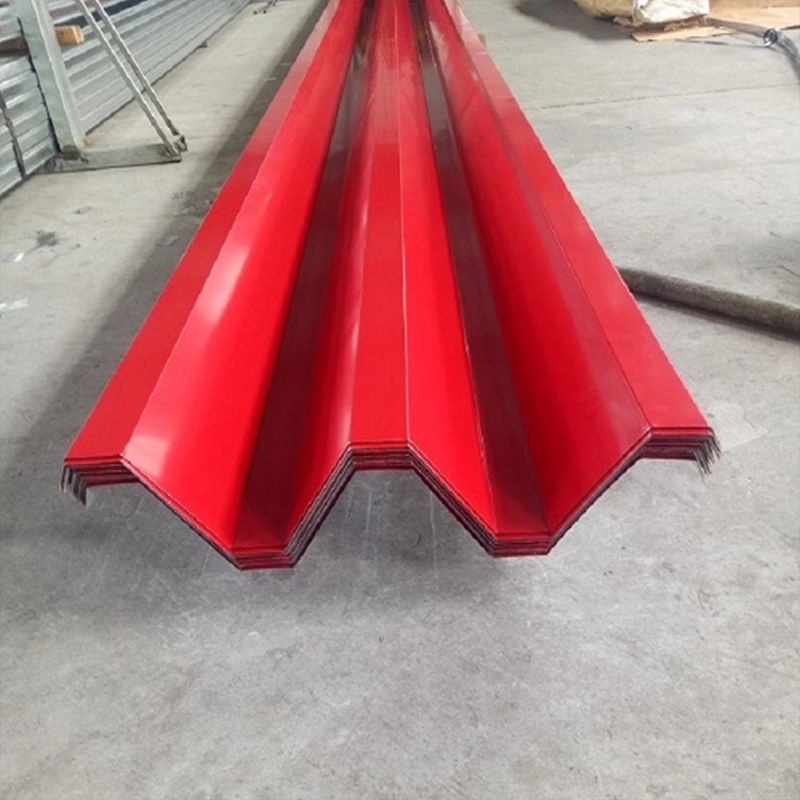

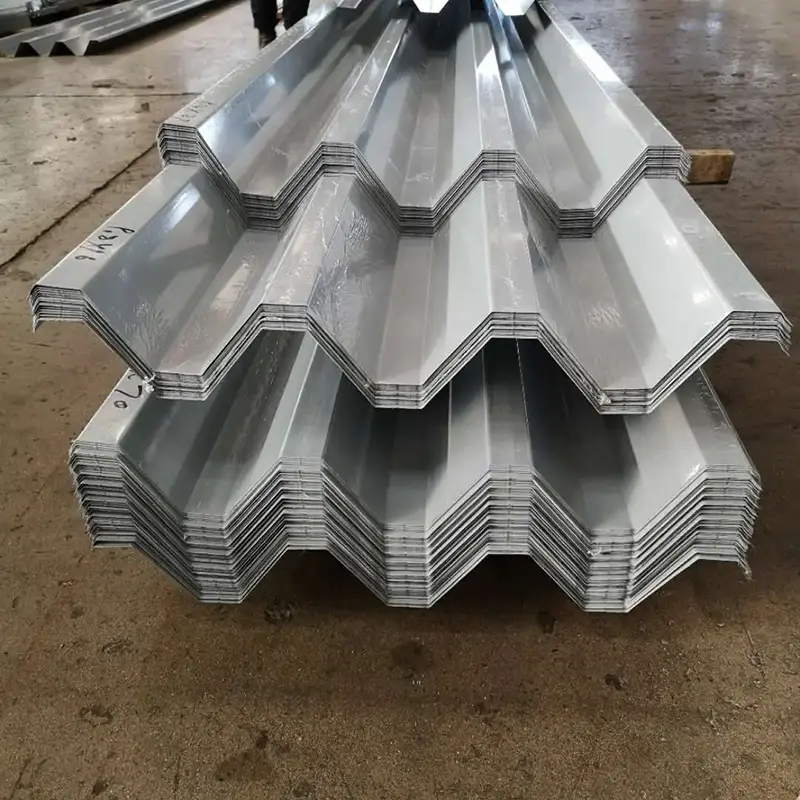

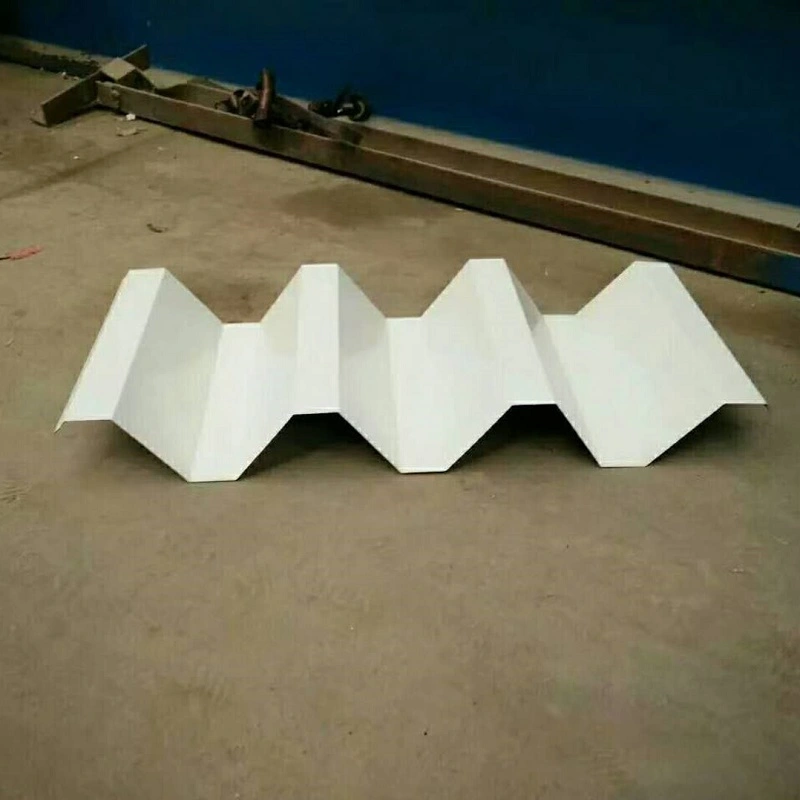

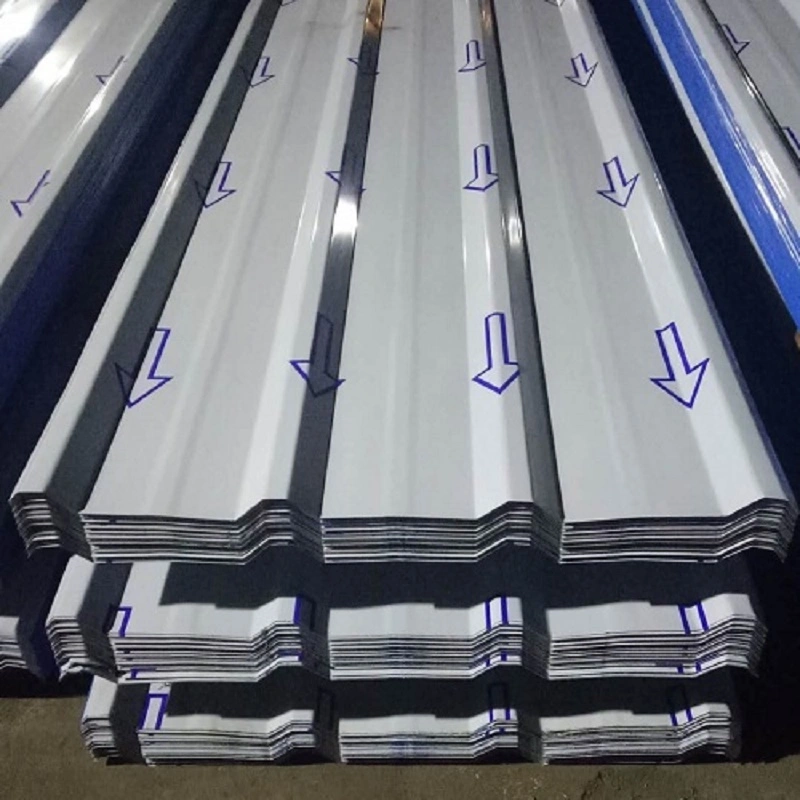

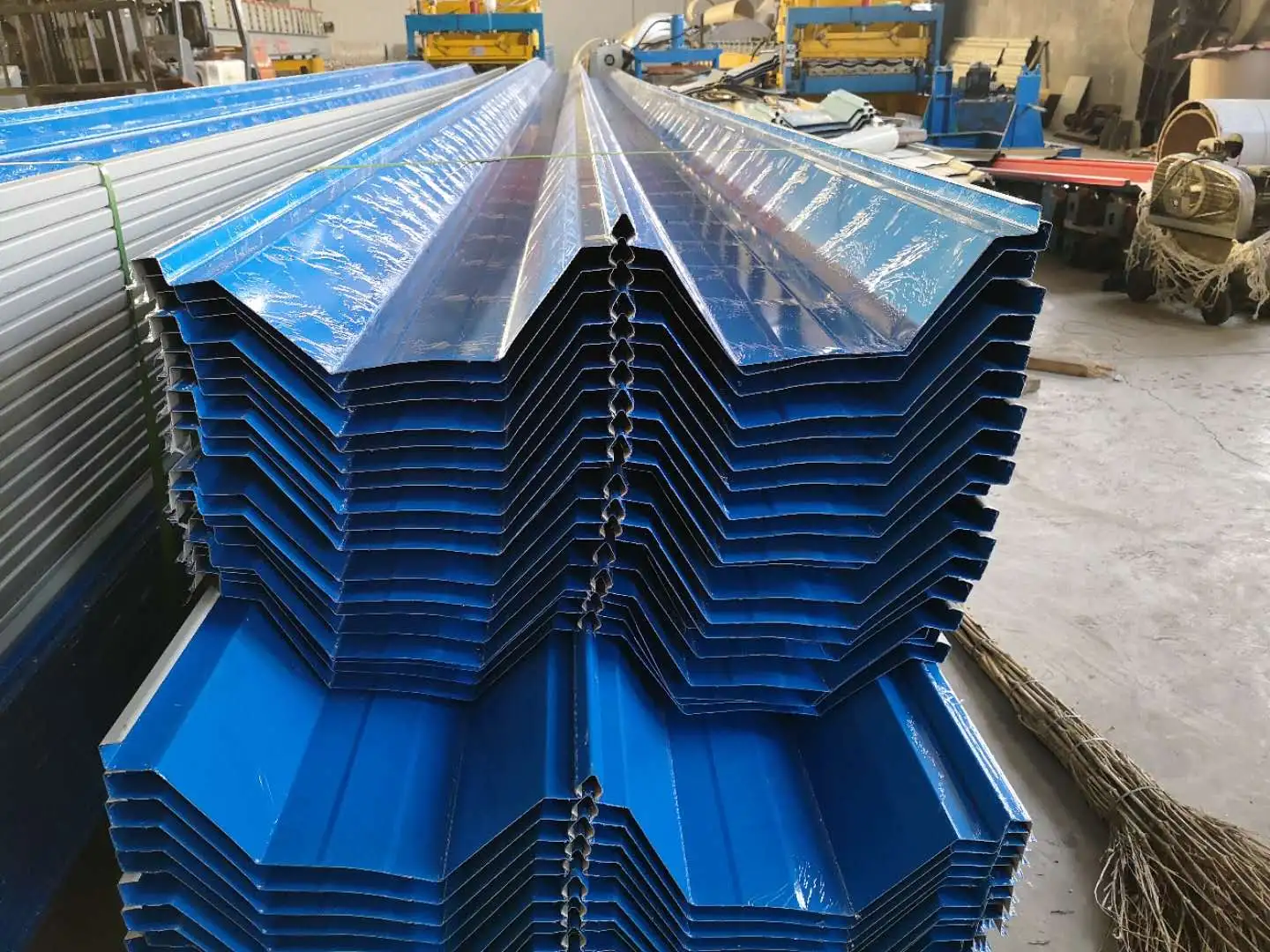

Metaltagpaneler er profilerede stålplader dannet ved koldvalsning af metalspoler til korrugerede tværsnit på kontinuerlige produktionslinjer. De bruges til tagdækning, vægbeklædning og gulvbeklædning. Den ribbede eller korrugerede profil øger bøjningsstivheden af ​​den tynde plade langs ribberetningen, så paneler med en tykkelse på 0,5 mm til 1,5 mm kan bære tagbelastninger. SENBO driver dedikerede rulleformningslinjer til metaltagprofiler og opretholder intern testkapacitet til verifikation af vindløft. Produktionstjek dækker basismetaltykkelse, flydespænding, profilgeometri og overfladebelægningskvalitet.

Indstillinger for basismateriale

• Varmgalvaniseret stålplade:Normalt DX51D+Z-kvalitet med dobbeltsidet zinkbelægning fra 40 g/m² til 275 g/m². Velegnet til generelle industribygninger.
• Al-Zn belagt stålplade:Coating indeholder omkring 55% aluminium og 43,5% zink. Giver 3 til 5 gange korrosionsbestandigheden af ​​standard galvaniseret stål.
• Farvebelagt stålplade:Færdig med polyester (PE) eller fluorcarbon (PVDF) belægninger, der tilbyder korrosionsbestandighed og designfleksibilitet.
• Aluminium-magnesium-mangan-legeringsplade:AA3004-kvalitet med en densitet på 2,73 g/cm³, cirka en tredjedel af stål. Designet til en levetid på over 50 år.
• Rustfrit stålplade:445J2 ferritisk rustfrit stål, typisk 0,5 mm tykt. Anvendes til store offentlige bygninger med høje krav til vindmodstand.

Systemkonstruktion

Metaltagsystemer bruger ofte et flerlags kompositdesign. I Guangzhou Baiyun Airport Terminal 3-projektet omfatter tagopbygningen fra bund til top galvaniserede primære riller, en perforeret Al-Zn-belagt profileret stålbundplade, en dampspærre, lydabsorberende stenuld, galvaniserede sekundære riller, termisk isolering af stenuld, en varmgalvaniseret stålplade, en TPO vandtæt stålplade, en TPO vandtæt stålplade, støjdæmpende skum, tagpaneler i rustfrit stål og hætter af rustfrit stål. Denne enhed kombinerer strukturel støtte, termisk isolering, vandtætning, lydabsorption og lynbeskyttelse.

Installationssystemer

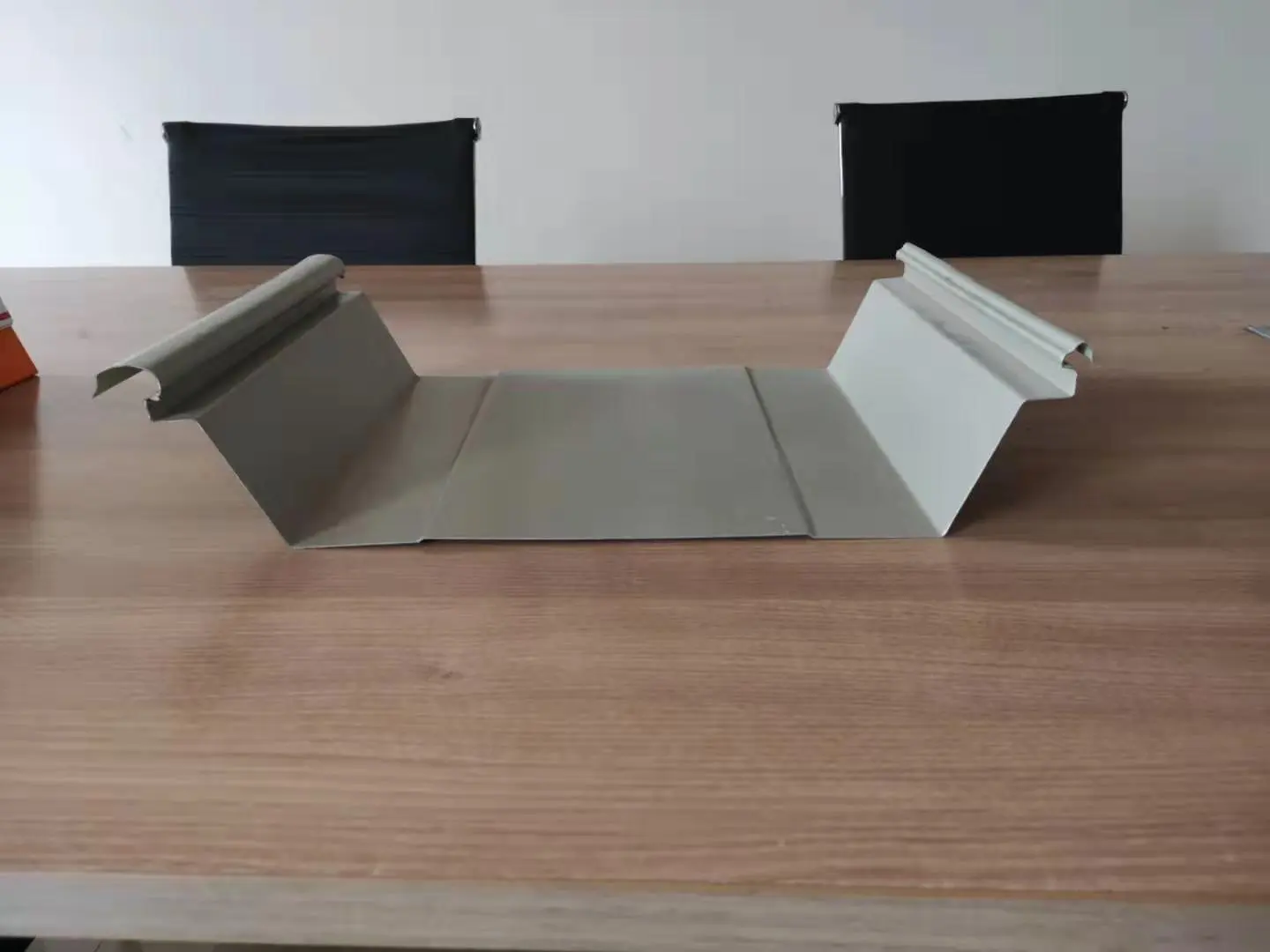

• Stående sømsystem:Tilstødende panelkanter er mekanisk sammensyet med et specialværktøj. Den resulterende samling er strukturel og vandtæt uden at være afhængig af tætningsmidler. T-formede fastgørelsesclips tillader termisk bevægelse langs taghældningen.
• Kontinuerligt svejsesystem:Paneler af rustfrit stål er sammenføjet ved fuldlængde svejsning. De sømløse svejsninger giver høj vind- og vandmodstand.

Tekniske specifikationer

Ydelsesdata fra projektansøgninger

1. Vindløftkapacitet

Kystnære offentlige bygninger stiller ekstreme krav til tagvindmodstand. Ved Guangzhou Baiyun Lufthavn Terminal 3 gennemgik det kontinuerligt svejsede tagsystem i rustfrit stål statisk vindløftning og registrerede en kapacitet på 18,2 kPa, svarende til en kategori 17-tyfon. Til sammenligning modstår konventionelle aluminium-magnesium-mangan stående sømtage typisk kategori 12-forhold. Forskning i vindsugeadfærd viser den sammenlåsende søm og støttebeslagsforbindelsen som det svageste punkt, der kræver målrettet forstærkning. Stadionet Greater Bay Area Cultural and Sports Center bruger en lignende svejset tilgang og opnåede 21 kPa i laboratorietest.

2. Vandtæthed og lufttæthed

Tagvandtætning kommer fra den strukturelle konfiguration, ikke fra påførte tætningsmidler. Stående sømpaneler bruger fuld-længde præ-påført fugemasse og låste sømme, der efterlader ingen overflade sømhuller eller lækagepunkter. Den kontinuerlige svejsede rustfri ståltilgang skaber en ubrudt overflade gennem fuldlængde svejsning, hvilket yderligere forbedrer vandmodstanden. En mindste tagafvandingshældning på 5 % anbefales. Trugprofilen fungerer som en naturlig drænkanal, der leder vandet hurtigt mod udhænget.

3. Håndtering af termisk bevægelse

Temperaturændringer får metalpaneler til at udvide sig og trække sig sammen. Stående sømsystemer absorberer denne bevægelse gennem T-formede glidebeslag, der tillader paneler at bevæge sig frit langs taghældningen. Ved Guangzhou Baiyun Lufthavn Terminal 3 arbejder svejsede forbindelser sammen med en tværgående korrugeringsprofil for at frigøre termisk stress. Begge metoder forhindrer skader, der ellers ville være resultatet af begrænset termisk bevægelse.

4. Byggeri Produktivitet

Greater Bay Area Cultural and Sports Center anvendte en modulær konstruktionsstrategi for alle taglag under vandtætningsmembranen. Arbejderne opdelte det 78.000 m² store tag i 878 uafhængige moduler, samlede og svejste hvert modul på jordniveau og hev derefter de færdige enheder på plads. Denne tilgang hævede installationseffektiviteten med 30 % og holdt materialespild til omkring 2 %.

5. Geometrisk fleksibilitet

Tagplader kan fremstilles i lige, buede eller vifteformede former for at matche enkelt-krumning, dobbeltkrumning og sfæriske arkitektoniske overflader. I kultur- og kunstcentret i "Two Mountains" Future Science and Technology City i Anji, Zhejiang, danner metaltaget tolv gigantiske bambusblade. BIM-modellering og 3D-scanning blev anvendt for at holde konstruktionstolerancer inden for acceptable grænser.

Retningslinjer for installation og håndtering

• Kontroller justeringen af ​​rillerne og planheden, før panelplacering påbegyndes.
• Hejsepaneler med kantbeskyttede løftestropper for at undgå deformation.
• Bekræft sømindgreb og klipsjustering før den endelige sømning på stående sømsystemer.
• Hold arbejdsområdet rent og tørt, når du udfører kontinuerlig svejsning; følge kvalificerede svejseprocedurer.
• Begræns byggetrafikken på færdige tagflader og fjern snavs omgående.

Almindelige spørgsmål

Hvilket tagsystem passer til kystnære steder med høj vind?

Et kontinuerligt svejset rustfrit stålsystem giver den højeste vindmodstand og er ofte specificeret til tyfon-udsatte områder. Stående sømsystemer forbliver en levedygtig mulighed, når søm og clipsdetaljer forstærkes i henhold til vindløftberegninger.

Hvordan håndterer lange tagpaneler temperaturændringer?

Stående sømsystemer bruger glidende clips, der tillader bevægelse langs skråningen. Svejste systemer kan indeholde tværgående korrugeringer eller ekspansionsfuger. Den passende metode afhænger af tagets geometri og det forventede temperaturområde.

Hvilken løbende vedligeholdelse har et metaltag brug for?

Inspektionsrutiner bør omfatte tæthed af fastgørelseselementer, paneltilstand, forhindringer i dræningsvejen og tætningsmassens integritet ved gennemføringer. Stående sømsystemer kræver typisk mindre vedligeholdelse, da ingen fastgørelseselementer er blotlagt.

Kan metaltag gå over et eksisterende tag?

Et nyt metaltag kan nogle gange monteres over et eksisterende tag, hvis strukturen kan bære den ekstra belastning, og den eksisterende overflade er egnet. En bygningsingeniør bør vurdere de eksisterende forhold, før der træffes nogen beslutning.

Kvalitetskontrol og dokumentation

Leverandører skal levere mølletestcertifikater for basismetal, belægningstykkelsesregistreringer og paneldimensionsrapporter. Projekter med specifikke vindbelastningskriterier bør anmode om vindløfttestdata for den nøjagtige systemkonfiguration, der leveres. Kontroller, der modtager stedet, skal verificere materialekvaliteter, panellængder og overfladetilstand før installation.

Overvejelser om udvælgelse

• Tjek bygningens placering og designvindhastighed, før du vælger en tagsystemtype.
• Gennemgå taghældning og dræningslayout for at bekræfte effektiv vandfjernelse.
• Kontroller, at det valgte panelmateriale er kompatibelt med bygningens miljøeksponering.
• Bekræft, at tagdækningsleverandøren kan levere de nødvendige testdata og installationsstøtte.
