Perforeret plade

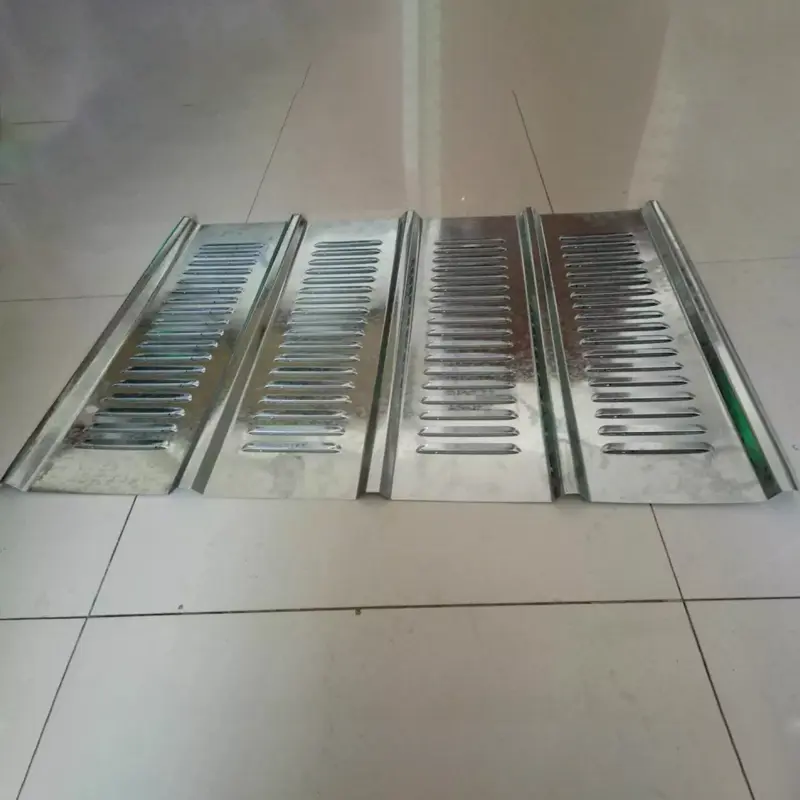

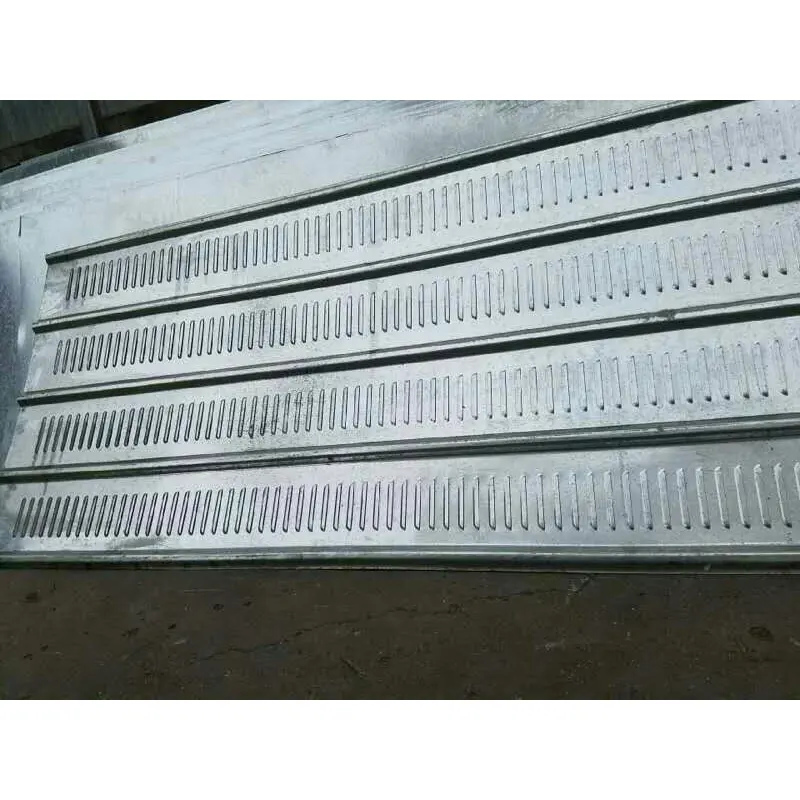

Lameller perforeret ark er funktionelle arkitektoniske paneler skabt ved at behandle metalplader ved hjælp af højhastighedspræcisionsprægeudstyr til at danne en struktur af vinklede, lamellignende åbninger. I modsætning til standard perforerede paneler (som har lige gennemgående huller såsom cirkler eller firkanter), har perforerede lamelpaneler vinklede lameller. Dette design tillader luft at strømme gennem de diagonale kanaler, mens den blokerer den vandrette sigtelinje, hvorved der opnås en "ventileret, men uigennemsigtig" effekt.

Valg af basismateriale

Afhængigt af driftsmiljøet og ydeevnekravene kan følgende materialer vælges:

Q235 galvaniseret stål:Det mest almindelige materiale i byggeriet. Overflader er behandlet med varmgalvanisering og elektrostatisk pulverlakering (belægningstykkelse ≥60μm), der modstår 500 timers saltspraytest uden afskalning eller rust. Teststandard: ASTM B117 / ISO 9227. Laboratorierapporter er tilgængelige efter anmodning.

304 rustfrit stål:Anvendes til udendørs miljøer, der kræver høj korrosionsbestandighed eller til dekorative projekter.

Aluminiumslegering:Anvendes til projekter med vægtbegrænsninger eller dem, der kræver kompatibilitet med aluminium-magnesium-mangan tagpaneler.

Fremstillingsproces og specifikationer:Fremstillet ved hjælp af højhastigheds-, præcisions-, fuldautomatiske stanselinjer, understøtter systemet forskellige materialer, herunder perforerede farvebelagte stålspoler, aluminiumsspoler og plader af rustfrit stål. Standardtykkelser varierer fra 0,5 mm til 2,0 mm (tynde ark: 0,5–1,0 mm; tykke ark: 1,0–2,0 mm). Typiske lamelvinkler er 45°–60°, med et åbent arealforhold på 40%–60%. Standard arkstørrelser er 1000×2000 mm og 1250×2500 mm; brugerdefinerede størrelser er tilgængelige efter anmodning.

Overfladebehandling:Galvaniserede stålplader kan efterbehandles med elektrostatisk pulverlakering. Farverne er tilpasset i henhold til RAL-standarder (almindelige farver omfatter mørkegrå, lysegrå, kongeblå og mørkegrøn).

Ydeevnebekræftelse

1. Akustisk ydeevne – Laboratorie-målt støjreduktion

Den akustiske ydeevne af perforerede lamelpaneler understøttes af konkrete eksperimentelle data. Systematisk forskning udført af Architectural Acoustics Laboratory ved National Cheng Kung University (Taiwan) på mikro-perforerede horisontale jalousipaneler viste, at den gennemsnitlige støjreduktion varierer fra et minimum på 4dB til et maksimum på 15dB. Nøglevariabler, der påvirker den akustiske ydeevne, omfatter spjældlængde, spjældtykkelse, strukturel konfiguration (enkeltsidet vs. dobbeltsidet perforering), spjældvinkel og spjældafstand.

2. Ventilation og vindmodstand – vindmodstand reduceret med over 30 %

Perforerede jalousipaneler letter naturlig ventilation og trykaflastning gennem vinklede perforeringer i jalouserne, hvilket effektivt reducerer vindmodstanden. Når det bruges i konstruktionshamstring, reducerer luftstrømsdesignet vindmodstanden med over 30 % sammenlignet med traditionelle solide barrierer, baseret på sammenlignende vindbelastningsberegninger. Panelerne er designet til at opfylde lokale vindbelastningskrav i overensstemmelse med gældende byggeregler (f.eks. GB 50009 / EN 1991), med faktisk ydeevne verificeret gennem strukturelle beregninger og projektspecifikke vindlastvurderinger. Dette gør dem velegnede til tyfonudsatte og blæsende kystområder.

3. Korrosions- og vejrbestandighed – 500-timers saltspraytest

Korrosionsbestandigheden af ​​de perforerede jalousipaneler er sikret gennem et dobbeltprocessystem: varmgalvanisering efterfulgt af elektrostatisk pulverlakering. Et galvaniseret basislag er kombineret med en højtemperaturhærdet udendørs polyesterpulverbelægning (≥60μm tyk). Panelerne tåler 500 timers saltspraytest uden at skalle eller ruste, i overensstemmelse med ASTM B117 / ISO 9227. Tredjeparts testrapporter er tilgængelige efter anmodning, og den udendørs levetid er estimeret til 5-10 år under normale miljøforhold.

4. Mekaniske og fabrikationsegenskaber

Materialet er fremstillet af Q235 galvaniseret stål og tilbyder fremragende trykstyrke, mens lamelstemplingsprocessen sikrer høj dimensionel præcision. I jernbanetransitapplikationer (ventilation og regntætte skodder) kombinerer strukturen frontvendte perforerede lamelpaneler med bageste regnbaffler for at balancere luftstrøm og vejrbeskyttelse. Til motoriseret udstyrs strømrum kan 5-10 mm lydabsorberende materiale påføres jalousistrukturen for at dæmpe støj.

5. Gennemprøvede anvendelsesscenarier

Offentlig bygningsdekoration i stor skala og lydabsorption:Disse perforerede lamelplader bruges til dekoration og akustisk behandling i større projekter som lufthavne, banegårde, stadioner, udstillingscentre og metrostationer.

Byggehamstring:Den perforerede lameller har et modulært design med boltet samling, hvilket eliminerer behovet for svejsning på stedet. Det understøtter genbrug over 5 gange og kan prale af en stålgenanvendelighedsgrad på 95 %.

Udstyrsventilation og varmeafledning:Brugt som varmeafledningspaneler til udstyrsskabe, er disse lameller typisk fremstillet af rustfrit stål, galvaniseret stål eller aluminium (tykkelse: 0,8-2 mm), hvilket giver effektiv ventilation og varmeafledning, samtidig med at de tilbyder støv- og stænkbeskyttelse.

Oversigt over nøglespecifikationer

Alle parametre, der er anført nedenfor, er baseret på fabriksstandardproduktion eller refererede test. Tilpasning er tilgængelig for at opfylde specifikke projektkrav.

Vigtige fordele

1. Ventilation uden udsyn (Unik funktionalitet).Det vinklede jalousidesign skaber et overlap, når det ses forfra, og blokerer over 90 % af sigtelinjen udefra, mens det tillader naturlig luftstrøm – balancerer privatlivsbeskyttelse med ventilation og varmeafledning. Visuel afskærmning måles i en afstand på 1 meter vinkelret på paneloverfladen.

2. Verificeret akustisk ydeevne (4–15 dB reduktion).Laboratorietest bekræfter en gennemsnitlig støjreduktion på 4–15 dB; ydeevnen kan forbedres yderligere ved at tilføje lydabsorberende bomuld eller mikroperforerede paneler.

3. Korrosionsbestandighed og holdbarhed (500-timers saltspraybekræftelse).Dobbelt anti-korrosionsbeskyttelse (varmgalvanisering plus elektrostatisk pulverbelægning) sikrer ingen afskalning eller rust efter 500 timers saltspraytest i henhold til ASTM B117 / ISO 9227; udendørs levetid på 5-10 år.

4. Modulær samling og genanvendelighed.Modulært design med boltede forbindelser eliminerer behovet for svejsning på stedet; paneler kan genbruges mindst fem gange med en stålgenanvendelsesprocent på 95 %.

5. Fleksibel materiale- og specifikationstilpasning.Fås i forskellige materialer såsom Q235 galvaniseret stål, rustfrit stål og aluminium; pladetykkelse, dimensioner og farver kan tilpasses til at opfylde specifikke projektkrav.

Applikationsscenarier

1.Dekorative og lydabsorberende systemer til store offentlige bygninger såsom lufthavne, banegårde, stadioner, udstillingscentre og metrostationer.

2.Byggepladshamstring til vejarbejde, undergrundsgravning og renovering af boliger (kræver vindmodstand og trykaflastning).

3.Ventilation, varmeafledning og støvbeskyttelse til industrielle anlæg og udstyrsrum.

4.Støjskærme til kommunale veje og industrizoner (ved kombination med lydabsorberende materialer).

5.Integrerede arkitektoniske afskærmninger og ventilationslameller.

Hvorfor vælge perforerede lamelpaneler?

Leder du efter et funktionelt panel, der balancerer ventilation og afskærmning til arkitektonisk udsmykning, byggehamstring eller støjreduktionsprojekter? Disse paneler er lavet af Q235 galvaniseret stål eller rustfrit stål og har præcisionsstemplede, 45°–60° vinklede lameller. De giver over 90 % visuel afskærmning (målt ved 1 m vinkelret udsyn), mens de muliggør naturlig ventilation og trykaflastning, hvilket giver mere end 30 % mindre vindmodstand sammenlignet med solide paneler. Akustisk laboratorietest bekræfter en støjreduktion på 4-15 dB, mens 500-timers saltspraytest (ASTM B117 / ISO 9227) verificerer deres korrosionsbestandighed; det modulære design giver mulighed for gentagen genbrug. Fra dekorativ lydabsorbering i store offentlige bygninger til vindafvisende hamstring til vejarbejde i byområder, perforerede lamelpaneler – understøttet af dokumenterede ydeevnedata – tilbyder en pålidelig løsning, der sikrer "ventilation uden udsyn" sammen med støjreduktion og vindmodstand.

Ofte stillede spørgsmål

1. Hvilke standarder bruges til saltspraytesten?

Vi tester vores pulverlakerede paneler i overensstemmelse med ASTM B117 eller ISO 9227 i 500 timer. Tredjeparts testrapporter er tilgængelige efter anmodning for at verificere resultaterne.

2. Hvordan måles den visuelle screening på 90 %?

Den visuelle screeningshastighed måles i en afstand på 1 meter vinkelret på panelets overflade. Under normale synsvinkler overlapper de vinklede lameller for at blokere mere end 90 % af den vandrette sigtelinje, mens de stadig tillader luftstrøm.

3. Kan panelerne bruges i områder med kraftig vind?

Ja. Lameldesignet reducerer vindbelastningen med over 30 % sammenlignet med massive paneler. Vi udfører projektspecifikke vindlastberegninger i henhold til gældende koder (f.eks. GB 50009 eller EN 1991) for at sikre, at panelerne og støttestrukturen er tilstrækkeligt designet.

4. Hvilke materialer er tilgængelige til jalousi-perforerede paneler?

Vi tilbyder Q235 galvaniseret stål, 304 rustfrit stål og aluminiumslegering. Valget afhænger af korrosionskrav, vægtgrænser og æstetiske præferencer. Alle materialer kan pulverlakeres i forskellige RAL-farver.

5. Giver du prøver eller testrapporter før bestilling?

Ja, vi kan levere prøvepaneler til evaluering og dele relevante testrapporter (saltspray, akustisk, mekanisk) efter anmodning. Vores ingeniørteam tilbyder også teknisk rådgivning til dit specifikke projekt.

6. Hvordan monteres panelerne?

Panelerne er designet til modulær boltet samling, hvilket eliminerer behovet for svejsning på stedet. Dette giver mulighed for hurtigere installation og nem adskillelse, og panelerne kan genbruges flere gange.
