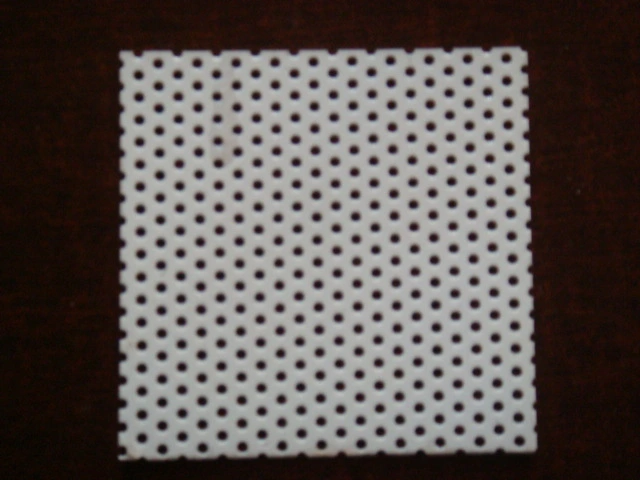

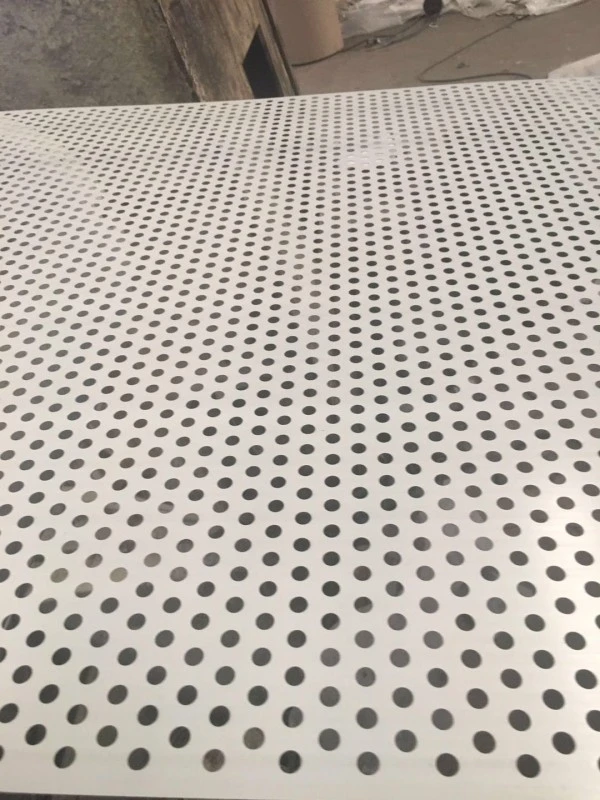

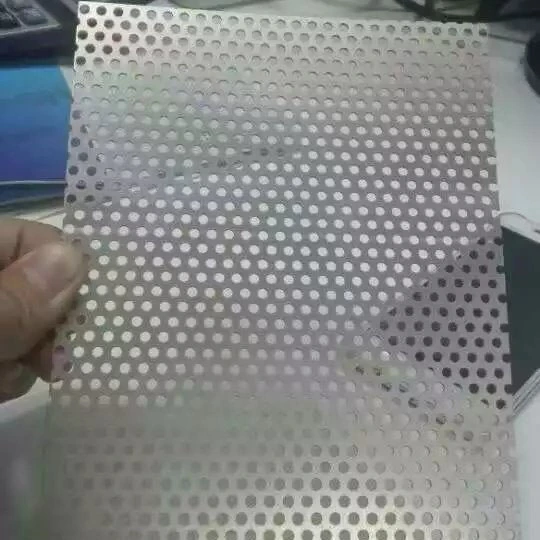

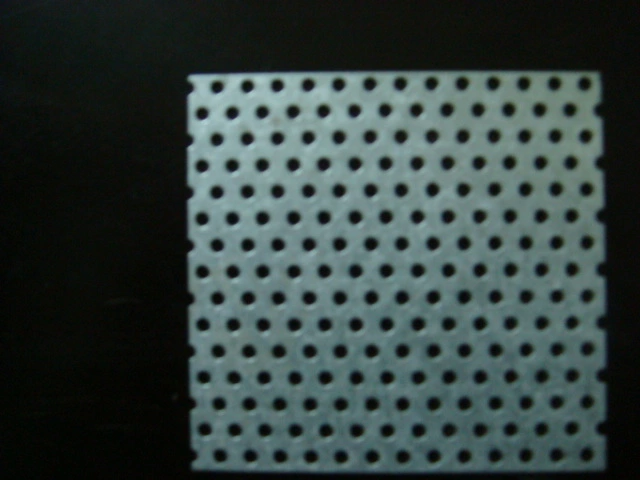

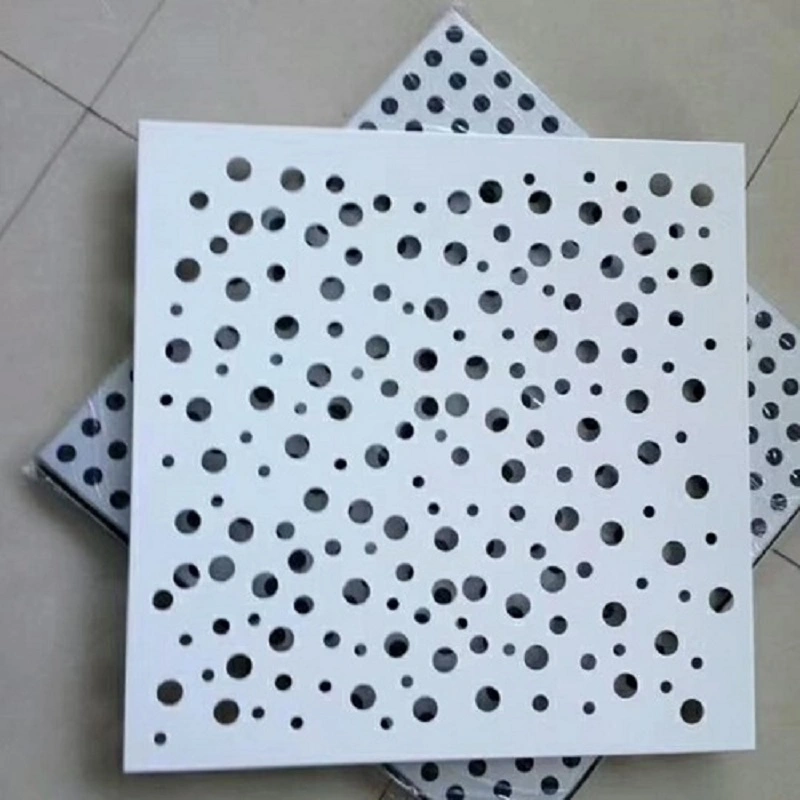

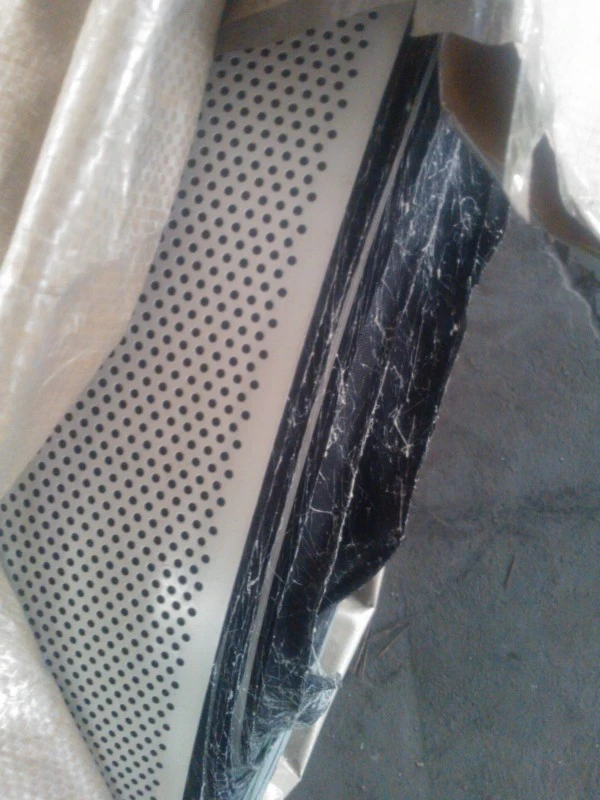

Farve stål perforeret plade

Perforerede metalplader, også kendt som perforerede paneler eller perforeret mesh, fremstilles ved at udstanse hulmønstre i metalplader.SENBO Byggematerialerleverer disse produkter til arkitektoniske, akustiske og industrielle applikationer med fokus på dimensionel nøjagtighed og materialesporbarhed.

Valget af basismateriale afhænger af driftsmiljøet og ydeevnekravene. Tre materialegrupper er almindeligt anvendt:

304 rustfrit stål:Giver korrosionsbestandighed velegnet til udendørs og kemisk aggressive miljøer. En repræsentativ prøve har ikke vist nogen rust efter 1000 timers saltspraytest under ASTM B117-betingelser. Den faktiske ydeevne afhænger af overfladefinish og kantforberedelse.

Aluminiumslegering (f.eks. 6061):Tilbyder lav densitet (ca. 2,7 g/cm³) kombineret med god styrke. Materialet kan være anodiseret eller pulverlakeret for at forbedre overfladens holdbarhed og udseende.

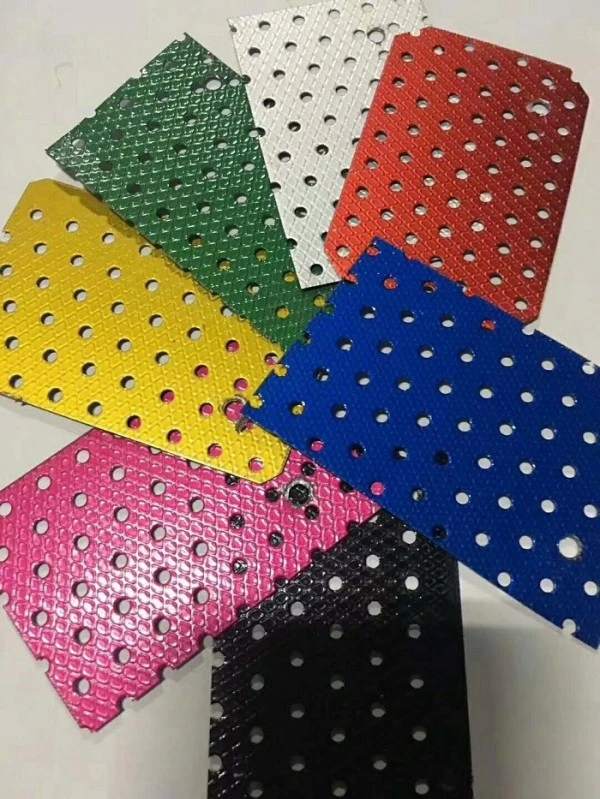

Q235 galvaniseret eller farvebelagt stål:En økonomisk mulighed for generel arkitektonisk og industriel brug. Overfladebeskyttelse opnås typisk gennem varmgalvanisering efterfulgt af elektrostatisk pulverlakering.

Fremstillingsproces og dimensionsinterval

Højhastigheds CNC-stanseudstyr producerer over 20 perforeringsmønstre, herunder runde, firkantede, slidsede, sekskantede, kryds-, fiskeskæl- og blommeblomster. Processen tillader præcis kontrol af huldiameter, afstand og forhold mellem åbent areal.

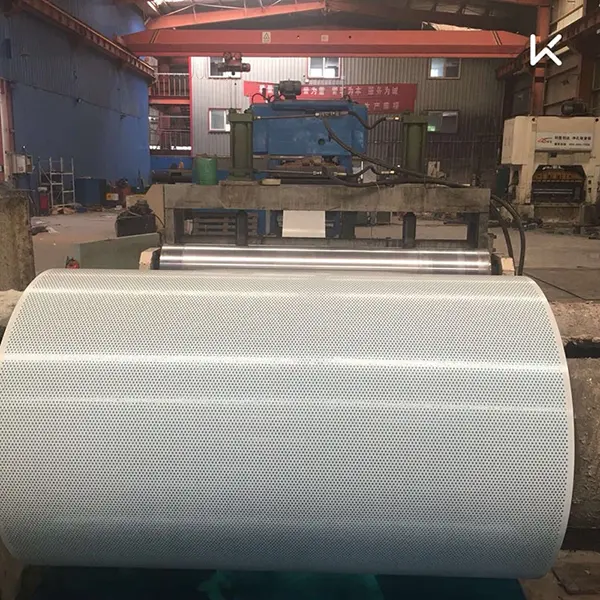

Flade plader kan fremstilles i tykkelser fra 0,1 mm til 15 mm, med huldiametre fra 0,1 mm til 200 mm. Oprullede plader fås i tykkelser fra 0,2 mm til 1,5 mm, med en maksimal bredde på 1250 mm og huldiametre fra 0,5 mm til 10 mm. Til arkitektoniske applikationer spænder almindelige tykkelser fra 0,5 mm til 2,0 mm med huldiametre mellem 3 mm og 20 mm. Åbne arealforhold fra 15 % til 60 % er typiske, og huldiametertolerancen kontrolleres inden for ±0,1 mm.

Overfladebehandlingsmuligheder

Aluminiumslegeringsplader kan anodiseres for at skabe et hårdt, tæt oxidlag, der forbedrer korrosionsbestandighed og overfladehårdhed. Pulverlakering giver en miljøvenlig finish med god vejr- og kemikaliebestandighed. Elektroforetisk belægning giver ensartet dækning med stærk vedhæftning.

Stålplader er normalt beskyttet ved varmgalvanisering efterfulgt af elektrostatisk pulverlakering med en typisk belægningstykkelse på mindst 60 μm.

Målte præstationskarakteristika

1. Akustisk ydeevne: NRC-værdier fra laboratorietestning

Perforerede plader bidrager til lydabsorbering, når de installeres med en luftspalte eller et porøst bagsidemateriale. Lydbølger, der kommer ind i hullerne, mister energi gennem friktion og viskøse effekter ved åbningsfladerne.

Lydabsorptionskoefficienter blev målt ved specificerede oktavbåndsfrekvenser i henhold til ASTM C423 for en repræsentativ samling bestående af et sekskantet aluminiumspanel med et porøst bagsidelag og et lufthulrum. Den resulterende støjreduktionskoefficient (NRC) var 0,8 eller højere for den testede konfiguration. Den faktiske NRC for en specifik installation afhænger af paneltykkelse, hulstørrelse, perforeringshastighed, bagsidemateriale, lufthulrumsdybde og monteringsmetode. Testrapporter er tilgængelige efter anmodning.

2. Mekaniske egenskaber og belastningskapacitet

Mekanisk ydeevne afhænger af grundmaterialet, tykkelsen og perforeringsmønsteret. Strukturel belastningskapacitet skal beregnes i henhold til den gældende designstandard baseret på paneltykkelse, perforeringsgeometri, støtteafstand, spændvidde og fastgørelsesmetode. Til reference er et 3 mm tykt stålpanel med firkantede perforeringer (10 mm åbning) og en specificeret støttespændvidde blevet verificeret til at modstå en ensartet fordelt belastning på 5 kN/m² gennem teknisk beregning. Detaljerede beregningsnotater kan leveres på forespørgsel.

Paneler med cirkulære perforeringer (20 mm åbning, 50 % åbent areal) viser luftstrømsmodstand på 50 Pa eller mindre, når de testes i henhold til ISO 5801.

Korrosionsbestandighed verificeres gennem saltspraytest: en prøve af 304 rustfrit stål viste ingen rust efter 1000 timer pr. ASTM B117; galvaniseret stål med varmgalvanisering og pulverlakering viste ingen afskalning eller rust efter 500 timer under samme standard. Testrapporter er tilgængelige.

3. Overfladeholdbarhed og vejrbestandighed

Anodiserede eller pulverlakerede aluminiumspaneler viser forbedret modstandsdygtighed over for korrosion, slid og UV-eksponering. Ydeevnen af ​​hver overfladebehandling kan bekræftes af relevante testrapporter, der følger med ordren.

4. Anvendelseserfaring inden for byggeri og transport

Perforerede paneler bruges i transportstøjskærme, ofte kombineret med lydabsorberende materiale bag den perforerede flade. I offentlige bygninger, såsom lufthavnsterminaler, jernbanestationer, stadioner og udstillingscentre, giver panelerne akustisk kontrol, mens de tillader visuel designfleksibilitet.

Arkitektoniske facader bruger perforeringsmønstre til at skabe semi-transparente effekter og lys-og-skygge-variationer. Dokumenterede eksempler omfatter metalfacaden på Skylight Apartments i Frankrig og biblioteket ved Central Academy of Fine Arts. For projektspecifikke referencer og dokumentation, kontakt venligst vores team.

Tekniske specifikationer og bevisnoter

Følgende parametre er baseret på standardproduktion og relevante teststandarder. Hvor det er relevant, er bevisdokumentation tilgængelig efter anmodning.

Nøglefunktioner og praktiske fordele

1. Verificeret akustisk ydeevne.NRC over 0,8 er blevet bekræftet for en specifik testet samling. Når de kombineres med passende bagside og lufthulrum, hjælper panelerne med at reducere støjniveauet i trafikbarrierer og arkitektoniske akustiske systemer.

2. Materialefleksibilitet.Valgmulighederne omfatter 304 rustfrit stål til korrosionsbestandighed, aluminiumslegering til letvægts dekorative applikationer og galvaniseret stål til økonomisk generel brug.

3. Perforeringsmønster Variety.Mere end 20 mønstre er tilgængelige med tilpasselig huldiameter og åbent arealforhold for at opnå den ønskede visuelle gennemsigtighed, akustiske ydeevne og ventilation.

4. Vejrbestandige finish.Aluminiumspaneler kan anodiseres eller pulverlakeres; stålpaneler bruger varmgalvanisering plus pulverlakering. Testrapporter for salttågemodstand kan leveres.

5. Bredt anvendelsesområde.Velegnet til dekorativ akustisk behandling i offentlige bygninger, trafikstøjskærme, industriudstyrsvagter og filtreringskomponenter.

Valg og installationsvejledning

Til akustiske applikationer:Vælg perforeringsmønsteret og det åbne område baseret på målfrekvensområdet. Et porøst bagsidemateriale og en luftspalte forbedrer absorptionen markant. Brug ASTM C423-testdata til vejledning, men bekræft ydeevnen for din specifikke samling.

Til udendørs facader:Vælg 304 rustfrit stål eller pulverlakeret aluminium for langsigtet korrosionsbestandighed. Bekræft, at paneltykkelsen og profilen opfylder vindbelastningskravene på projektstedet.

Til industriel filtrering:Angiv den nødvendige huldiameter, afstand og åbent område præcist. Dimensionel tolerancekontrol er afgørende for ensartet filtreringsydelse.

Under installationen:Håndter paneler forsigtigt for at undgå at bøje eller beskadige de perforerede kanter. Brug passende fastgørelsesmidler og støtteramme. For akustiske samlinger skal du sikre dig, at bagsidematerialet er installeret uden mellemrum eller kompression, der kan reducere ydeevnen.

Support til tilpasset fremstilling

Vi accepterer kundeleverede tegninger i almindelige CAD-formater (DXF, DWG) til brugerdefinerede perforeringslayouts. Vores ingeniørteam gennemgår hulgeometri, kantafstand, åbent område og formningskrav før produktion. Første artikelinspektion og materialecertifikater er tilgængelige efter anmodning.

Typiske anvendelsesområder

1.Lydbarrieresystemer til kontrol af trafikstøj langs motorveje, jernbaner og undergrundsbaner.

2.Indvendig lydabsorberende dekoration til store offentlige bygninger, herunder lufthavnsterminaler, højhastighedstogstationer, stadioner og udstillingscentre.

3.Arkitektoniske facader, lofter og skillevægge, der skaber lys-og-skygge-effekter og semi-transparente visuelle design.

4.Beskyttelsesdæksler til industrielt udstyr, varmeafledningspaneler og højttalergitre.

5.Industriel filtrering og screening for kemiske maskiner, farmaceutisk udstyr og fødevareforarbejdningsmaskiner.

Ofte stillede spørgsmål

1. Hvordan skal perforeringsstørrelse og åbent areal vælges til et akustikloft?

Valget afhænger af målfrekvensområdet og underlagsmaterialet. For generel absorption af taleområde er et åbent område på 20–30 % med huldiametre på 3–6 mm almindeligt. En tykkere porøs bagside og et dybere lufthulrum forbedrer lavfrekvent absorption. Vi anbefaler at teste en repræsentativ samling eller konsultere en akustikspecialist for kritiske rum.

2. Hvad er forskellen mellem perforerede metalplader og strækmetalplader?

Perforerede plader er udstanset af solidt metal, hvilket efterlader et rent, ensartet hulmønster med en høj grad af præcision. Strækmetal slidses og strækkes, hvilket skaber et net med diamantformede åbninger og en struktureret overflade. Perforerede plader giver typisk bedre fladhed og et bredere udvalg af dekorative mønstre, mens strækmetal ofte er lettere og billigere til visse industrielle anvendelser.

3. Kan perforerede metalplader bøjes eller formes efter udstansning?

Ja, men omfanget afhænger af materialet, tykkelsen og perforeringsmønsteret. Meget åbne mønstre reducerer formbarheden. Hvis formning er påkrævet, bør stanselayoutet designes for at undgå for stor belastning ved hulkanterne. Diskuter formkravene med vores ingeniørteam under designfasen.

4. Hvilket materiale skal jeg vælge til en kystfacadeanvendelse?

Til kystnære miljøer anbefales normalt 304 rustfrit stål eller aluminiumslegering med en passende anodiseret eller pulverlakeret finish. Rustfrit stål giver den højeste korrosionsbestandighed, mens aluminium er lettere. Undgå standard galvaniseret stål, medmindre det har yderligere beskyttende belægninger, der passer til de specifikke forhold.

5. Giver et højere åbent område altid bedre lydabsorption?

Ikke nødvendigvis. Mens et højere åbent område tillader mere lyd at nå bagsidematerialet, er der en optimal rækkevidde. Over en vis tærskel falder panelets masse og stivhed, hvilket kan reducere lavfrekvent ydeevne. Samspillet mellem åbent område, huldiameter, bagsidemateriale og hulrumsdybde bestemmer den samlede absorption. Test eller simulering anbefales for præcise resultater.
