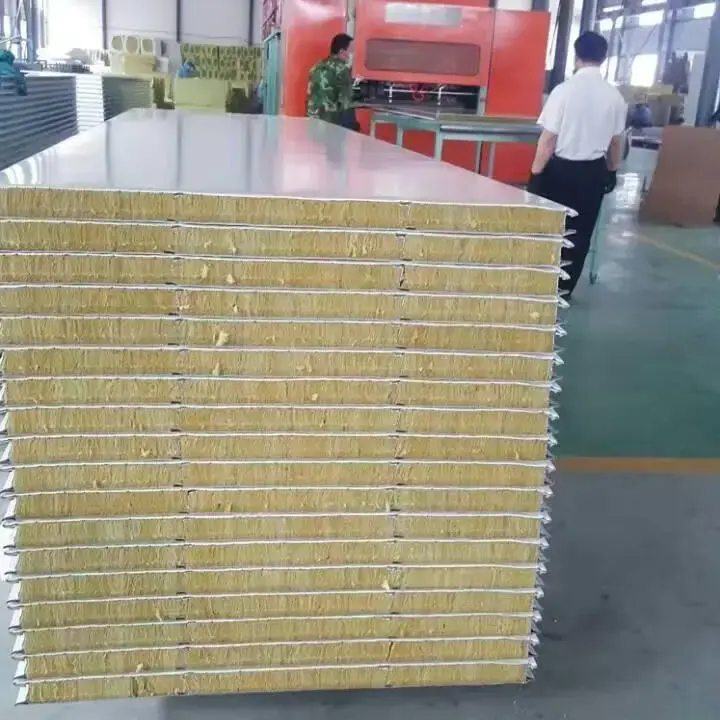

Sandwichpaneler af stenuld er sammensatte bygningspaneler, der består af en stenuldskerne bundet mellem to metalbeklædninger.SENBO Byggematerialerleverer disse paneler til tag-, væg- og skillevægsapplikationer i stålkonstruktionsbygninger med fokus på brandydeevne, termisk isolering og langsigtet dimensionsstabilitet.
Kernen er fremstillet af naturlige bjergarter som basalt, smeltet ved temperaturer over 1450°C og fibret til diskontinuerlige fibre. Fibrene behandles med vandafvisende midler og bindemidler, inden de formes til stive plader. Kernedensiteten varierer typisk fra 120 kg/m³ til 150 kg/m³, hvilket giver en balance mellem termisk isolering, brandmodstand og strukturel støtte.
Beklædningsmaterialer omfatter farvebelagt stål, galvaniseret stål, aluminium-zink-legering belagt stål, rustfrit stål, aluminiumslegering og aluminium-magnesium-mangan-legering. Belægningens tykkelse varierer fra 0,3 mm til 0,8 mm. Beklædningen beskytter kernen mod fugt og mekaniske skader, samtidig med at den giver det ydre udseende.
To produktionsmetoder er almindeligt anvendt:
Maskinfremstillede paneler:Produceret på kontinuerlige automatiserede linjer, hvor stenuldskernen og stålbeklædningen er limet under kontrolleret tryk og temperatur. Denne metode giver ensartet kvalitet og er omkostningseffektiv til standardpaneler med store volumer. Maskinfremstillede paneler er velegnede til almindelige industribygninger, lagerbygninger og standard skillevægge.
Håndlavede paneler:Samlet med en perimeterramme af galvaniserede stål- eller aluminiumslegeringsprofiler, med stenuldskernen indsat og limet inde i rammen. Denne konstruktion giver højere kantstyrke, bedre planhed og større bæreevne. Håndlavede paneler er specificeret til renrumsskillevægge, lofter, der understøtter udstyr, og avancerede arkitektoniske applikationer.
Stenuld er et uorganisk fibrøst materiale klassificeret som Klasse A ikke-brændbart under GB 8624. Kernen kan modstå kontinuerlig udsættelse for temperaturer over 1000°C uden at miste strukturel integritet. Brandmodstandsgrænser varierer med paneltykkelse og konstruktion:
50 mm panel:Cirka 60 minutter brandmodstand.
100 mm panel:Cirka 120 minutter brandmodstand.
150 mm panel:Cirka 180 minutter brandmodstand.
Disse værdier er baseret på standardbrandtestkonfigurationer og bør bekræftes med den gældende testrapport for den specifikke panelenhed.
Termisk ledningsevne af stenuldskernen varierer fra 0,035 W/(m·K) til 0,043 W/(m·K). Dette giver effektiv varmeisolering til både varme og kolde miljøer. I kølerum og temperaturkontrollerede bygninger skal paneltykkelsen beregnes ud fra den nødvendige termiske modstand og indendørs-udendørs temperaturforskel.
Den porøse fiberstruktur af stenuld bidrager til lydabsorption og lydisolering. For et panel med en kernedensitet på 120 kg/m³ er det vægtede lydreduktionsindeks ca. Rw = 29–30 dB. Dette gør panelerne velegnede til applikationer, hvor der kræves støjkontrol, såsom udstyrsrum, mekaniske anlægsområder og skillevægge mellem støjende og stille zoner.
Regnstødstøj på metaltage reduceres også sammenlignet med enkeltskindsprofilerede plader, da stenuldskernen absorberer stødenergi og dæmper den transmitterede lyd.
| Parameter | Rækkevidde / Indstillinger | Noter |
|---|---|---|
| Beklædningsmateriale | Farvebelagt stål, galvaniseret stål, Al-Zn belagt stål, rustfrit stål, aluminiumslegering, Al-Mg-Mn legering | Tykkelse 0,3–0,8 mm |
| Kernemateriale | Hydrofob stenuld | Densitet 120–150 kg/m³ |
| Paneltykkelse | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 / 250 mm | Kan tilpasses |
| Effektiv bredde | 950 / 1000 / 1150 mm | 500–1200 mm kan tilpasses |
| Panellængde | Op til 15.000 mm | Skære til projektets krav |
| Brandvurdering | Klasse A (A1) ikke-brændbar | Per GB 8624 |
| Termisk ledningsevne | 0,035-0,043 W/(m·K) | Kernematerialeegenskab |
| Lydisolering | Rw = 29–30 dB | Kernedensitet 120 kg/m³ |
| Hydrofobicitet | ≥98 % | Kernematerialeegenskab |
| Surhedskoefficient | ≥1,8 | Kernematerialeegenskab |
| Gældende standarder | GB/T 23932-2009, GB 8624 | Overensstemmelsesdokumentation tilgængelig |
For brandklassificerede skillevægge:Vælg paneltykkelse baseret på den nødvendige brandmodstandsvarighed. Et 100 mm panel giver cirka 120 minutters brandmodstand, hvilket opfylder kravene til mange brandsektionsvægge. Bekræft den specifikke enheds testrapport for overholdelse.

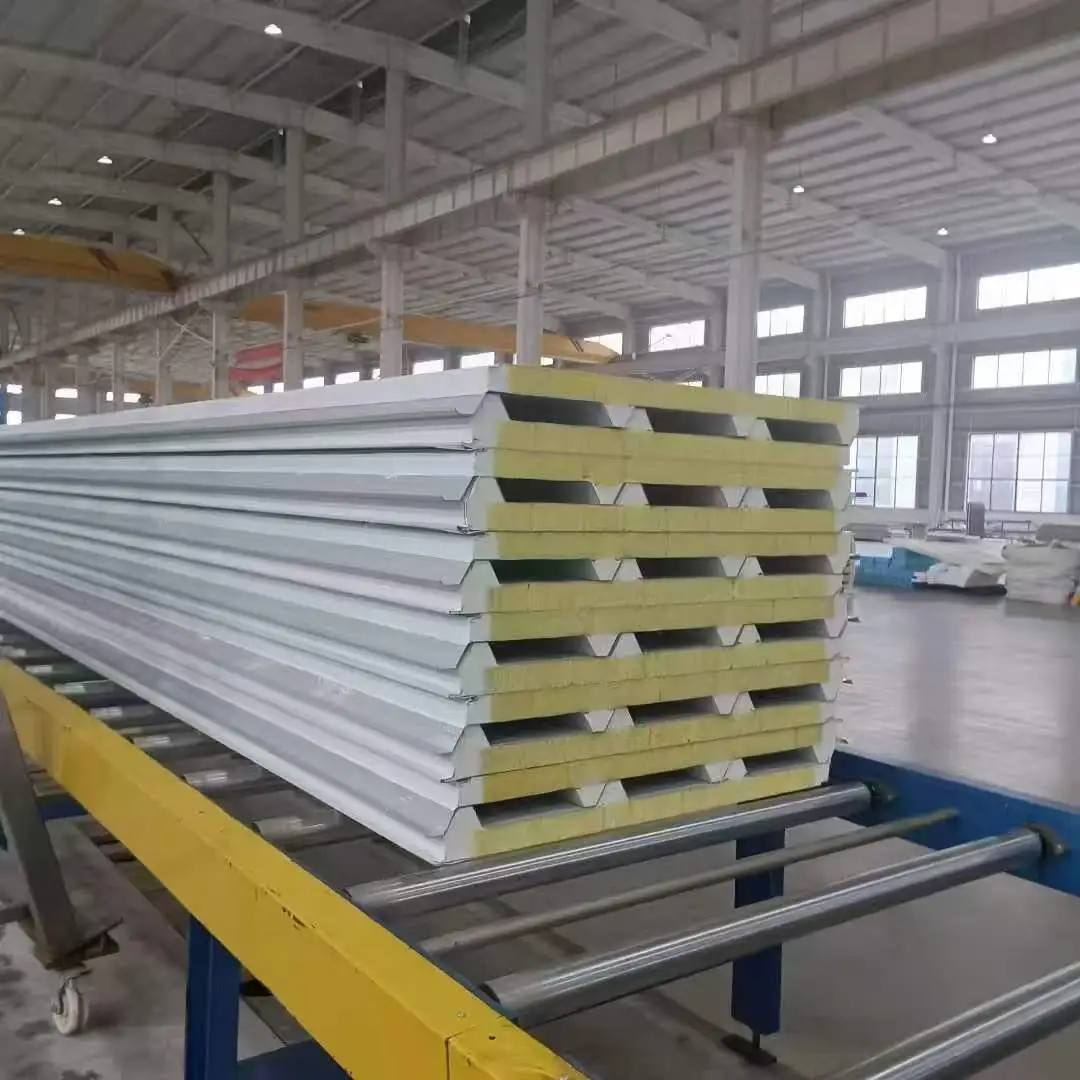

Til tage:Pladetykkelsen skal beregnes ud fra varmeisoleringskravet og de forventede tagbelastninger. Bølgeprofilpaneler bruges almindeligvis til tage for at forbedre dræning og strukturel stivhed. Kantforsegling af polyurethan kan specificeres for forbedret vandmodstand ved panelsamlinger.
Til vægge:Not-og-not-paneler giver et rent udseende og god fugeforsegling. Panelbredden kan vælges for at minimere skærespild baseret på vægdimensionerne.
Til fugtige omgivelser:Stenuldskernen er hydrofob, men panelets kanter og samlinger skal tætnes korrekt for at forhindre indtrængning af fugt. Belægninger i rustfrit stål eller aluminium-zink giver ekstra korrosionsbestandighed. Kantforseglede paneler af polyurethan giver forbedret fugtbeskyttelse ved samlingerne.
Til renrumsapplikationer:Håndlavede paneler med stålkantramme anbefales. Disse paneler giver bedre planhed og kantstyrke og kan understøtte loftmonteret udstyr.Renrum panelermed stenuldskerner kombinerer brandsikkerhed med den overfladerensbarhed, der kræves til kontrollerede miljøer.
Panelhåndtering:Brug løfteudstyr, der fordeler belastningen jævnt over paneloverfladen. Undgå at trække paneler hen over ru overflader. Beskyttelsesfilmen skal forblive på plads indtil den endelige rengøring efter installationen.
Fugeforsegling:Alle panelsamlinger skal tætnes i henhold til projektspecifikationen. For fjer-og-not-paneler skal du sikre dig, at hankanten er helt i indgreb, før den fastgøres. Kantforseglede paneler af polyurethan giver en tættere fugeforsegling og bør anvendes, hvor vandtæthed er kritisk.
Fastgørelse:Brug de angivne fastgørelsesmidler og afstande. For skjulte fastgørelsessystemer skal du kontrollere, at clipsene eller skruerne er korrekt placeret før panelinstallation. Overspænding kan beskadige beklædningen og reducere vejrtætheden.
Skæring og trimning:Markskæringer bør udføres med passende værktøj for at undgå at beskadige stenuldskernen. Udsatte afskårne kanter skal beskyttes med touch-up belægning og kantbeklædning for at forhindre indtrængning af fugt.
Sandwichpaneler af stenuld monteres ofte sammen medProfilerede stålplader til den indvendige foring af tag- og vægsamlinger. Sandwichpanelet udgør den termiske barriere, mens den profilerede plade bærer strukturelle belastninger og giver en færdig indvendig overflade.Flgulvbeklædningprofiler kan anvendes i samme bygning til kompositgulvkonstruktion.Byggemateriale tilbehørssystemer, inklusive riller, fastgørelseselementer, inddækninger og tætningsmidler, skal vælges for at matche panelprofilen og projektbetingelserne. Vores ingeniørteam kan levere koordinerede layouttegninger til disse kombinerede systemer.
1.Industrianlægs tage og vægge, der kræver A-klasse brandmodstand og termisk isolering.
2.Lager- og logistikfaciliteter, hvor brandsikkerhed og energieffektivitet er prioriteret.
3.Offentlige bygninger såsom lufthavnsterminaler, banegårde og sportssteder med strenge brandsikkerhedskrav.
4.Renrums skillevægge og lofter i farmaceutiske, elektroniske og fødevareforarbejdningsfaciliteter.
5.Kølelagre og temperaturkontrollerede bygninger, hvor ensartet termisk ydeevne er kritisk.
Tykkere paneler giver både højere brandmodstand og bedre varmeisolering. Et 50 mm panel giver cirka 60 minutters brandmodstand, mens et 100 mm panel giver cirka 120 minutter. Termisk isolering øges proportionalt med kernetykkelsen. Den nødvendige tykkelse bør bestemmes af projektets krav til brandsikkerhed og energieffektivitet.
Kantforsegling af polyurethan fylder panelsamlingerne med skum, hvilket reducerer kuldebrodannelse og forhindrer fugtindtrængning ved kanterne. Dette forbedrer den overordnede termiske ydeevne og reducerer risikoen for kernefugtabsorption i miljøer med høj luftfugtighed. Kantforseglede paneler anbefales til køleopbevaring, renrum og bygninger i vådt klima.
Ja. Håndlavede paneler med stålomkredsrammer og stenuldskerner er almindeligt anvendt i renrums skillevægge og lofter. De giver A-klasse brandmodstand, god termisk isolering og den strukturelle styrke, der er nødvendig for at understøtte udstyr. Beklædninger i rustfrit stål kan specificeres til områder, der kræver hyppig vask og desinfektion.
Standard fer-og-not-paneler bruger sammenlåsende kanter, der giver grundlæggende fugeforsegling. For forbedret vandtæthed har polyurethan-kantforseglede paneler skumfyldte kanter, der skaber en tættere samling. Alle samlinger skal forsegles yderligere med passende tætningsmiddel under installationen. Den specifikke tætningsmetode afhænger af panelprofilen og projektets eksponeringsforhold.
Vi leverer testrapporter for brandydeevne, termisk ledningsevne og relevante mekaniske egenskaber. Materialecertifikater for stålbeklædninger og stenuldskerne er tilgængelige. For projekter, der kræver yderligere overensstemmelsesdokumentation, såsom akustisk ydeevne eller specifikke brandmodstandsvurderinger, kan disse leveres på anmodning.
