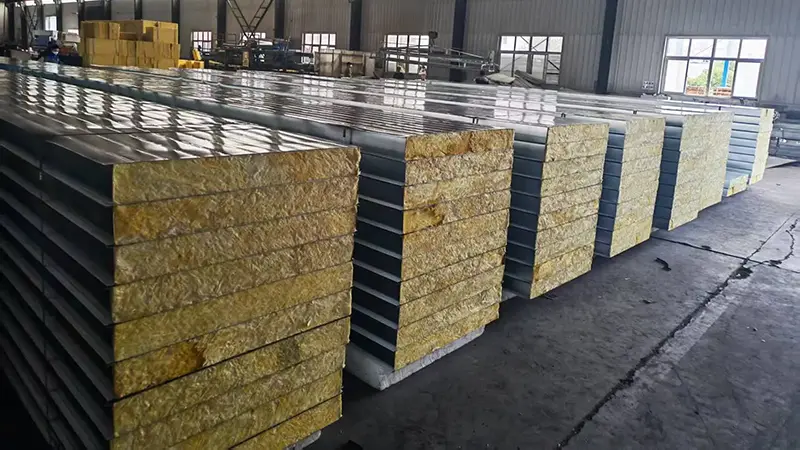

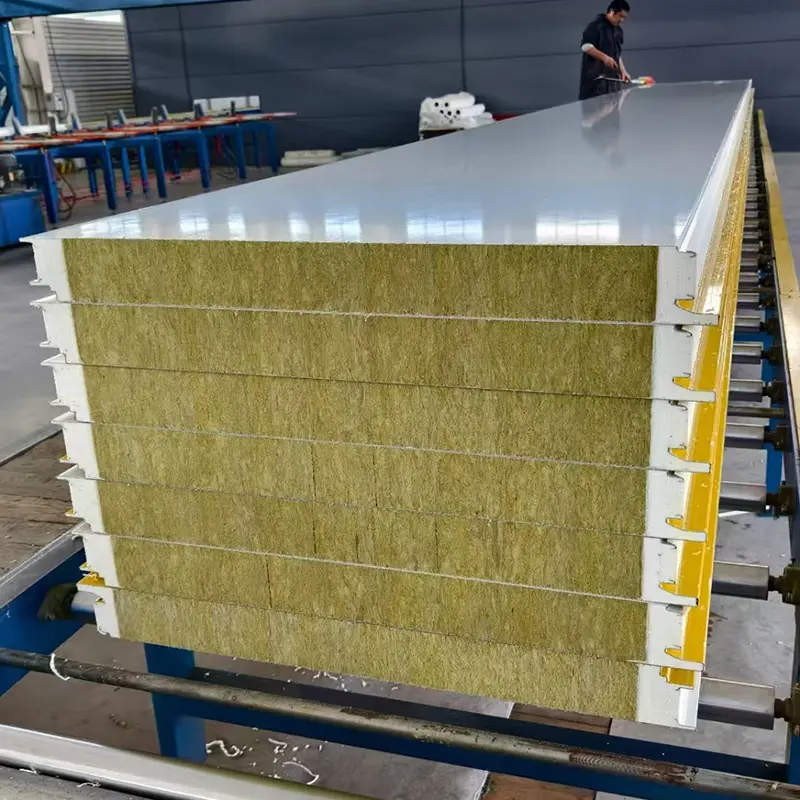

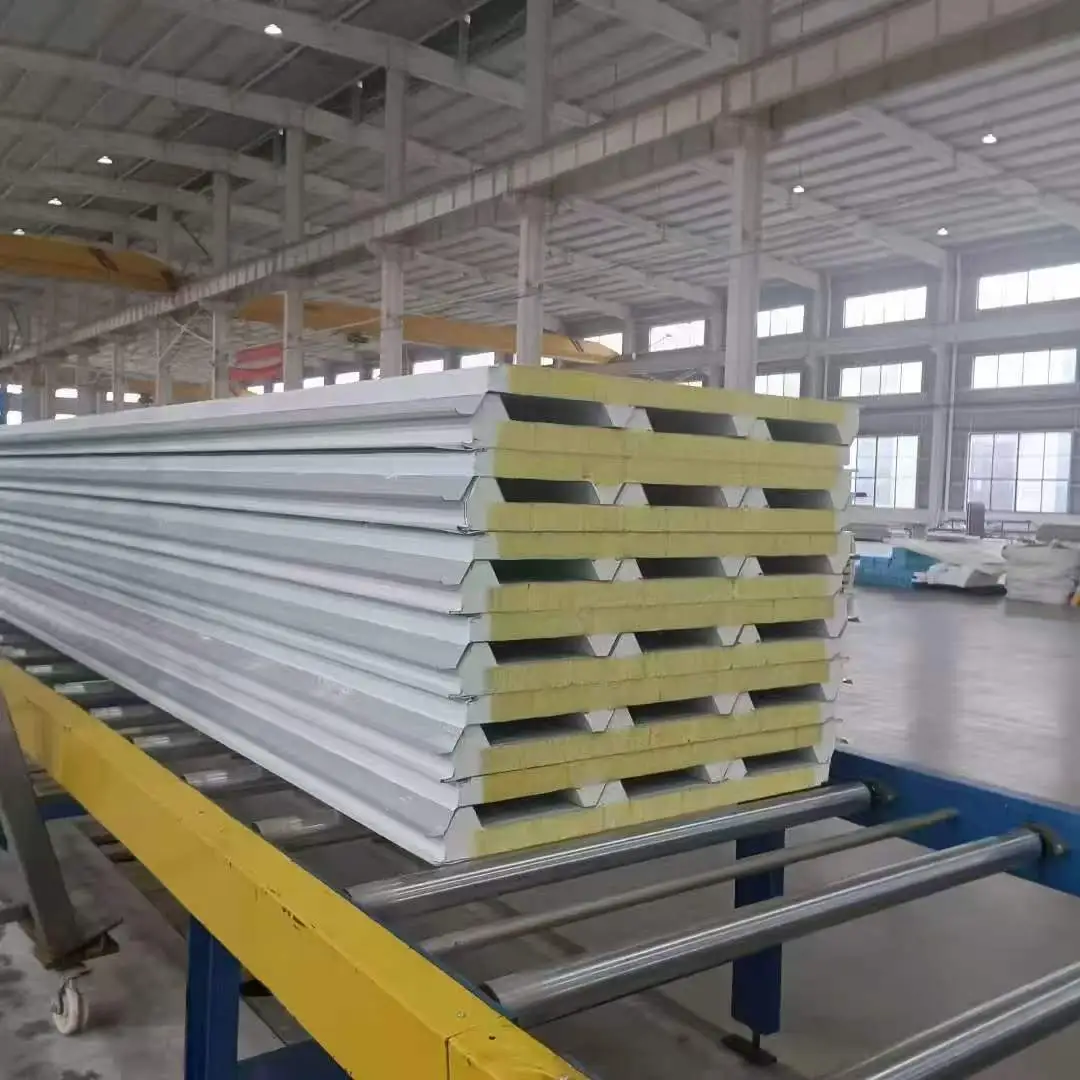

Tagstensuldsandwichpaneler, også kaldet metalbeklædte kompositpaneler, består af to tynde metalbeklædningsplader, der er bundet til et let kernemateriale. Beklædningspladerne er typisk 0,4 mm til 0,8 mm tykke og kan være galvaniseret stål, farvebelagt stål, Al-Zn belagt stål eller aluminiumslegering. Kernematerialet er valgt ud fra brandsikkerhed, varmeisolering og budgetkrav. Almindelige kernemuligheder er stenuld, stiv polyurethan (PU) og polystyren (EPS). Beklædningerne og kernen er limet med klæbemiddel, hvilket danner en stresset hudstruktur. Metalbeklædningerne bærer træk- og trykkræfter, mens kernen overfører forskydningsspænding og holder beklædningerne adskilt, hvilket resulterer i høj bøjningsstivhed i forhold til panelvægten.
Tagstensuldsandwichpaneler er almindeligvis 50 mm til 200 mm tykke med effektive bredder på 900 mm til 1000 mm. PU sandwichpaneler varierer fra 30 mm til 100 mm tykke med en effektiv bredde på 1000 mm. EPS sandwichpaneler fås fra 50 mm til 250 mm tykke med effektive bredder på 1150 mm eller 1200 mm. Panellængde er generelt op til 12.000 mm, og speciallængder kan fremstilles efter projektkrav.
| Ydelsesindikator | Polyurethan (PU) kerne | Stenuldskerne | Polystyren (EPS) kerne | Standard reference |
|---|---|---|---|---|
| Kernedensitet | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Termisk ledningsevne | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Målt ved omgivelsestemperatur |
| Bond Styrke | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Mellem ansigt og kerne |
| Forbrændingsydelse | Klasse B1 | Klasse A (ikke-brændbar) | Klasse B2 | GB 8624 |
| Brandmodstandsvurdering | Ikke specificeret | ≥60 min for tykkelse ≥80 mm | Ikke specificeret | Verificeret ved brandtest |
| Bøjningsbelastningskapacitet | ≥0,5 kN/m ved L₀/200 | ≥0,5 kN/m ved L₀/250 | ≥0,5 kN/m ved L₀/250 | Nedbøjningsgrænse |
| Almindelig Tykkelse | 30–100 mm | 50–200 mm | 50–250 mm | Kan tilpasses |
| Effektiv bredde | 1000 mm | 900–1000 mm | 1150–1200 mm | Standard bredder |
Panelet opfører sig som en I-bjælke. Metalbeklædningerne fungerer som flanger, der bærer træk- og trykspændinger. Kernen fungerer som nettet og overfører forskydningskræfter. Øget kernetykkelse øger bøjningsstivheden uden at tilføje væsentlig vægt, fordi kernedensiteten er lav. Alle tre kernetyper skal opfylde en minimum bøjningsbelastningskapacitet på 0,5 kN/m under den specificerede nedbøjningsgrænse. Stenuld og EPS-paneler er testet ved L₀/250, mens PU-paneler er testet til L₀/200.
Kravene til bindingsstyrke varierer efter kernetype. EPS-paneler kræver en bindingsstyrke over 0,1 MPa, PU-paneler mindst 0,09 MPa og stenuldspaneler over 0,06 MPa. Under skrælningstestning skal kernematerialet, der er tilbage på beklædningen, være jævnt fordelt og dække mindst 85 % af det bundne område. Dette krav er med til at bekræfte, at beklædningen og kernen fortsætter med at fungere som en enkelt enhed.
Brandadfærd bestemmes hovedsageligt af kernen. Stenuldskerner er ikke-brændbare og giver en brandmodstandsevne på mindst 60 minutter, når tykkelsen er 80 mm eller mere. PU-kerner kan nå klasse B1 flammehæmmende rating. EPS-kerner er klassificeret som klasse B2 og er begrænset til områder med lave brandsikkerhedskrav. Projektbrandkoder bør vejlede kernevalg.
PU-kerner tilbyder den laveste varmeledningsevne ved 0,027 W/(m·K) eller mindre, efterfulgt af EPS ved 0,041 W/(m·K) og stenuld ved 0,045 W/(m·K). Udvælgelsen bør balancere isoleringsmål, brandklassificering og budget. For et givet isoleringskrav kan PU-paneler være tyndere end EPS- eller stenuldspaneler.
Stenuldskernepaneler er velegnede til bygninger, der kræver ikke-brændbare kappematerialer, såsom industrianlæg med høj brandrisiko, offentlige bygninger, renrum og områder, hvor brandforskrifter kræver klasse A-materialer. De giver også god lydabsorption, hvilket er nyttigt i støjende omgivelser.
PU-kernepaneler er velegnede til projekter, hvor der er behov for maksimal termisk isolering inden for begrænset tykkelse, såsom kølerum, temperaturkontrollerede lagre og energieffektive bygninger. Deres B1 brandklassificering gør dem acceptable i mange applikationer, men lokale brandregler bør bekræftes.
EPS-kernepaneler er en økonomisk mulighed for bygninger med lave brandsikkerhedskrav, såsom midlertidige strukturer, landbrugsbygninger og nogle lagerbygninger. De giver god isolering til en lavere pris, men deres B2-klassificering begrænser brugen i besatte eller højrisikoområder.
Stenuld er den eneste ikke-brændbare mulighed blandt de tre og giver den højeste brandmodstand. PU kan opnå B1, mens EPS er B2. Til bygninger med strenge brandkoder kræves normalt stenuld.
Ja, sandwichpaneler kan bruges til både vægge og tage, men tagpaneler kan kræve yderligere funktioner såsom stærkere profiler, bedre dræningsdesign og højere vindhævningsmodstand. Bekræft med producenten, at det valgte panel opfylder kravene til tagbelastning.
PU tilbyder bedre termisk isolering pr. enhedstykkelse og højere bindingsstyrke, men koster mere. EPS er lettere og billigere. Hvis isoleringsmål kan nås med et tykkere EPS-panel, kan det være det mere økonomiske valg. Termiske beregninger bør vejlede beslutningen.
Relevante standarder omfatter JC/T 868 for metalbeklædte polyurethan-sandwichpaneler, JC/T 869 for metalbeklædte stenuldssandwichpaneler og JC/T 689 for metalbeklædte polystyren-sandwichpaneler. Projektspecifikationer og acceptkriterier bør henvise til disse dokumenter.
