Stabilt bygningskonvolutstøttesystem til ydervæg- og tagkonstruktionsstøtte

Et bygningsklimastøttesystem består af de sekundære strukturelle elementer, fastgørelseselementer, vandtætningskomponenter og efterbehandlingstilbehør, der forbinder hovedstålrammen med tag- og vægpanelerne.SENBOByggematerialerleverer et komplet udvalg af disse komponenter til stålkonstruktionsprojekter, herunder riller, støtteclips, tagrendesystemer, inddækning og tætningsmaterialer.

Systemet er typisk opdelt i fem funktionelle grupper:

Strukturel støtte:C-, Z-, U- og L-formede stålrør, hattekanaler, hængestænger og afstivningsrør. Disse elementer overfører belastninger fra tag- og vægpaneler til den primære stålramme.

Fastgørelse og tilslutning:Tag- og vægstøtteclips, glidende og faste beslag, selvborende skruer, klippebolte og skjulte befæstelser. Disse komponenter bestemmer, hvordan panelerne fastgøres, og hvordan termiske bevægelser tilpasses.

Dræning:Tagrender i stål eller rustfrit stål, regnvandsudløb, nedløbsrør og sifoniske drænkomponenter. Korrekt afvandingsdesign forhindrer vandophobning og lækage ved tagets omkreds.

Blinker og trim:Ridgehætter, blinkende ark, kantbeklædning, lukninger og drypkanter. Disse elementer forsegler panelkanter og overgange, holder vandet ude og giver et færdigt udseende.

Isolering og tætning:Termisk isolering, dampspærrer, åndbare membraner, tætningsbånd og pakninger. Disse produkter styrer varmeoverførslen, styrer kondensering og opretholder lufttæthed.

Strukturelle støttekomponenter

C-formede purlinerer de mest udbredte sekundære elementer i metalbygningskonvolutter. Størrelser spænder fra C80 til C350, med tykkelser fra 1,5 mm til 3,5 mm. De er enkle at fremstille og installere, hvilket gør dem velegnede til generelle industribygninger og lagerbygninger.

Z-formede purlinertilbyder bedre overlappende ydeevne end C-formede sektioner og er ofte specificeret til længere spændvidder. Størrelser spænder fra Z80 til Z350, med udstansede huller tilgængelige for at forbedre installationsnøjagtigheden og dræningsydelsen.

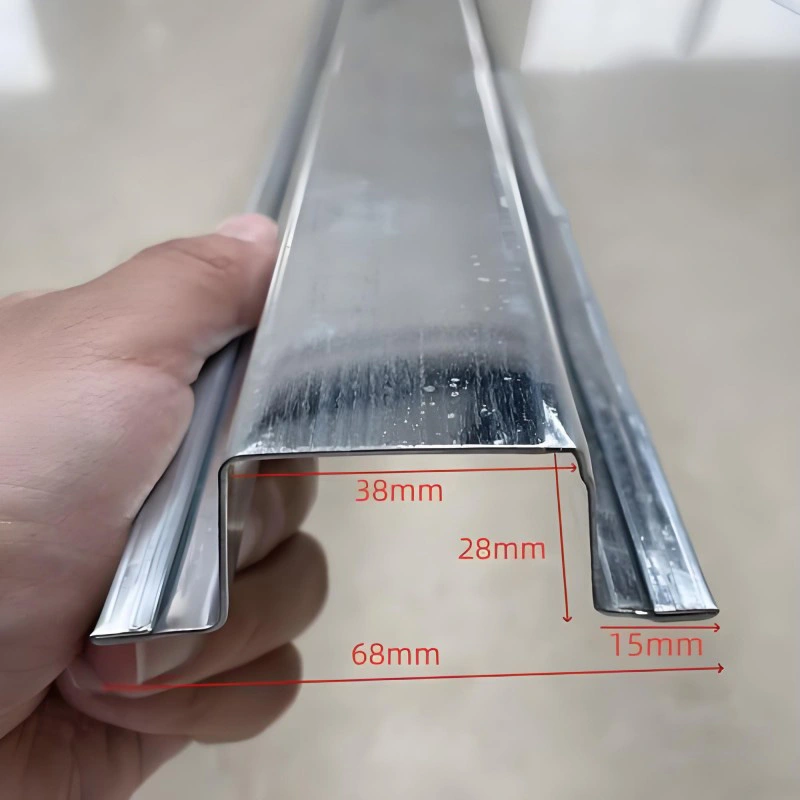

U-formet og L-formet stålbruges til dør- og vinduesindramning, hjørneforstærkning og kantfastgørelse.Hat kanalerarbejde med matchende støttebeslag i systemer, der kræver præcis justering. Sagstænger og afstivningsrør forbedrer den generelle stabilitet af purlinsystemet.

Fastgørelses- og tilslutningskomponenter

Støtteclips er den mest teknisk kritiske del af et stående sømtagsystem.Glidende understøtningerlad tagpanelet udvide sig og trække sig sammen med temperaturændringer, hvilket reducerer stress, der ellers kunne forårsage knæk eller træthed af fastgørelseselementer. Disse understøtninger omfatter typisk et isolerende afstandsstykke for at forhindre varmebrodannelse.Faste understøtningerbruges på steder, hvor bevægelsen skal begrænses, såsom ved tagfod eller højderyg.

Selvborende skruer med EPDM-skiver er standardfastgørelseselementet til de fleste væg- og tagpanelforbindelser. Skiven bevarer en vejrtæt forsegling, mens skruebelægningen bestemmer korrosionsbestandigheden. Forskydningsbolte bruges i kompositgulvdæksystemer til at forbinde dækket med stålbjælken og overføre forskydningskræfter.

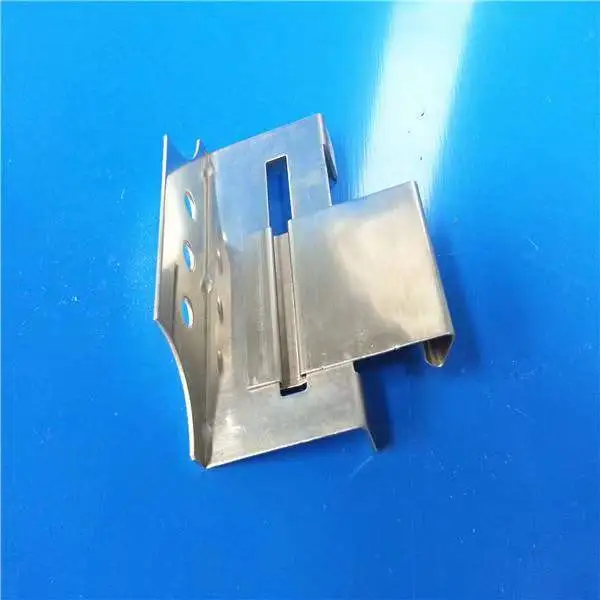

Til stående sømsystemer sikrer rustfri stålclips og aluminiumsklemmer paneler uden at trænge ind i tagfladen. Dette reducerer antallet af synlige fastgørelseselementer og forbedrer den langsigtede vejrtæthed.

Afløbskomponenter

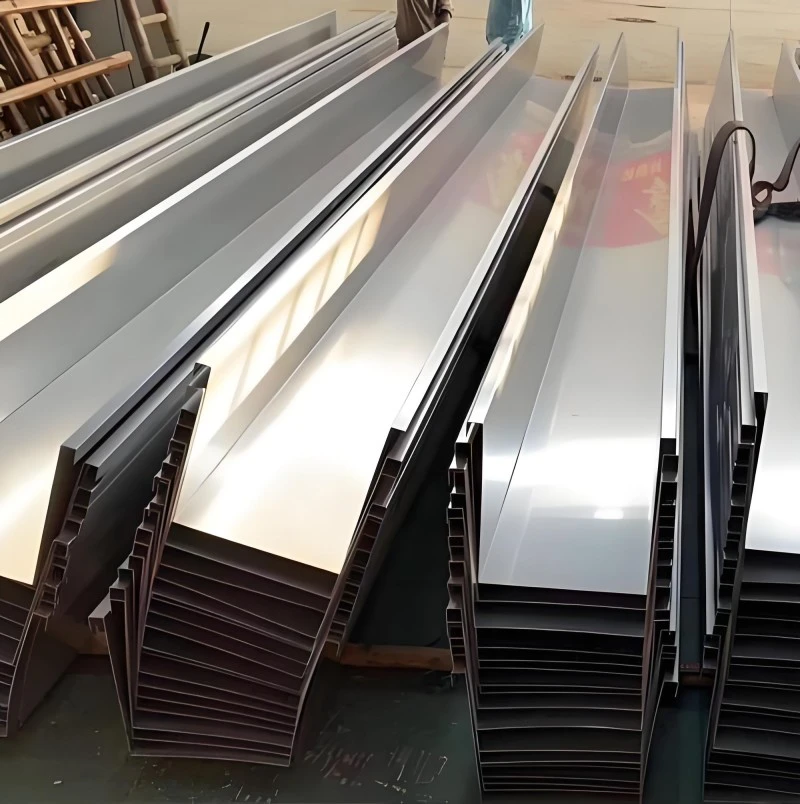

Stålrender er hovedopsamlingselementet til tagafvanding. Almindelige materialer omfatter galvaniseret stål og rustfrit stål, med tykkelser fra 1,0 mm til 2,0 mm. Rustfrit stål giver bedre korrosionsbestandighed og foretrækkes i kystnære eller industrielle miljøer.

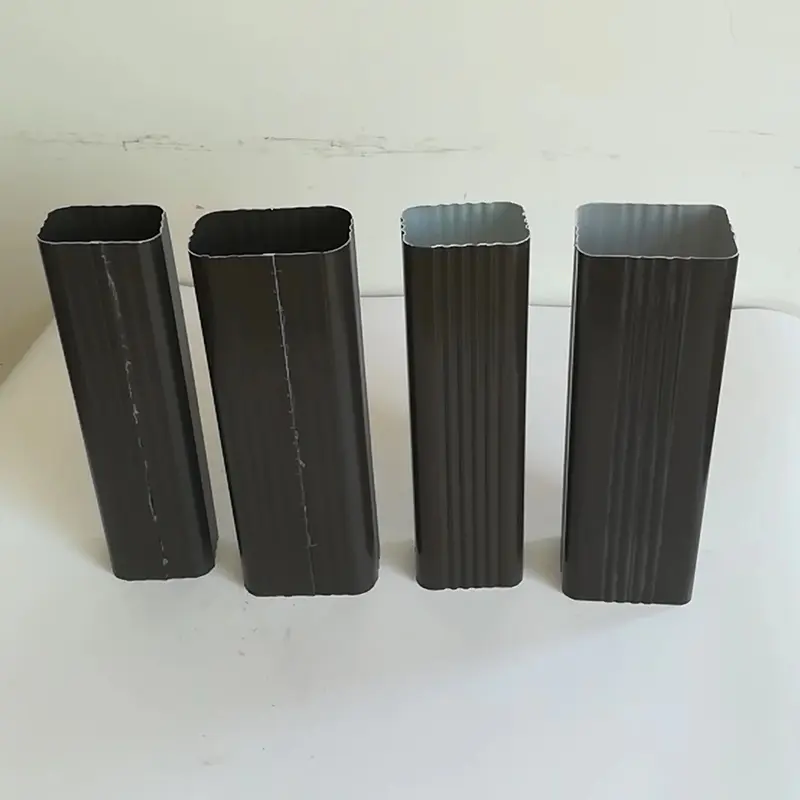

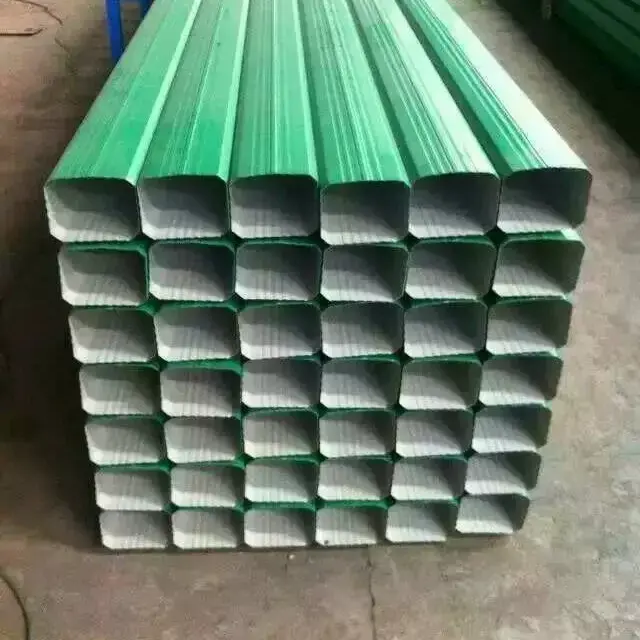

Sifonafvandingssystemer anvendes til tage med stor spændvidde, hvor der kræves høj afvandingskapacitet. Nedløbsrør og regnvandsudløb fuldender systemet og leder vandet fra tagrenden til jordafløbsnettet.

Inddæknings- og tætningskomponenter

Inddæknings- og trimstykker forsegler overgangene mellem paneler, vægge og taggennemføringer. Rygningshætter dækker tagspidsen, blinkende plader håndterer væg-til-tag-kryds, og kantbeklædning afslutter omkredsen. Lukninger og drypkanter forhindrer vandindtrængning ved panelender og udhæng.

Isoleringsmaterialer som stenuld og glasuld er installeret under tag- og vægpaneler. Åndbare membraner tillader fugt at undslippe, mens de forhindrer vand i at trænge ind, og dampbarrierer kontrollerer kondens i isoleringslaget. Tætningsbånd og pakninger fuldender lufttæthedssystemet.

Tekniske specifikationer

Overvejelser om udvælgelse

For tagsystemer:Grænsafstanden, støtteclipstypen og panelprofilen skal koordineres. Skydestøtter er standard til stående sømtage for at optage termiske bevægelser. Støttehøjden skal passe til isoleringstykkelsen for at undgå kompression.

Til vægsystemer:C-formede purlins er normalt tilstrækkelige. Fastgørelsesmetoden afhænger af vægpanelets profil og vindbelastning. Selvborende skruer med EPDM-skiver er typiske for fritlagte befæstelsesvægge; skjulte fastgørelseselementer kan bruges til arkitektoniske paneler.

Til korrosive miljøer:Angiv tagrender i rustfrit stål, belagte fastgørelseselementer og aluminium-zinkbelagte riller. EPDM skiver skal være kompatible med panelbelægningen og det lokale klima.

For tage med store spændvidder:Z-formede riller med for-udstansede huller giver bedre drænopretning og panelstøtte. Sifonisk dræning kan være nødvendig for tage med høj nedbørsintensitet.

Installationsvejledning

Purlin installation:Marker layoutlinjer på hovedstålrammen før installation. Indskæringsafstanden skal svare til designtegningen. Forbindelser mellem riller og hovedrammen skal være helt strammet, og nedhængsstænger skal installeres, hvor det er nødvendigt for at forhindre sideværts bevægelse.

Support klip installation:Monter clips i samme retning som panellægningssekvensen. Clipsbunden skal være forsvarligt fastgjort til ringen. Kontroller, at det isolerende afstandsstykke er placeret korrekt for at undgå kuldebrodannelse.

Panel fastgørelse:For stående sømsystemer skal panelerne sættes fast på clipsene og sy dem med kalibreret udstyr. Undgå at overspænde selvborende skruer på udsatte befæstelsessystemer, da dette kan beskadige EPDM-skiven og reducere vejrtætheden.

Tagrende og inddækningsmontering:Sørg for, at tagrender hælder mod udløbspunkterne. Forsegl alle skødled og overgange. Inddækning skal overlappe panelribberne korrekt for at forhindre vandsporing bag beklædningen.

Koordinering med andre byggekuvertprodukter

Støttesystemets komponenter er designet til at fungere med hele udvalget af metalkonvolutpaneler leveret af SENBO, inklusiveProfilerede stålplader, Sandwichpaneler i stenuld, Aluminium-magnesium-mangan paneler, ogPerforerede paneler. For eksempel adskiller purlin-layoutet for en sandwichpanelvæg sig fra det for en enkeltskindsprofileret pladevæg på grund af forskelle i spændingsevne. Vores ingeniørteam kan levere layouttegninger, der koordinerer de strukturelle understøtninger med den valgte paneltype.

Ofte stillede spørgsmål

1. Hvad er forskellen på glidende og faste tagstøtter?

Skydestøtter gør det muligt for tagpanelet at bevæge sig langs dets længde, når temperaturen ændres. Dette reducerer termisk stress og forhindrer træthed af fastgørelseselementer. Faste understøtninger anvendes ved fastholdelsespunkter som f.eks. udhæng og kamme. I et stående falstag er de fleste clips glidende typer, med faste clips, der kun bruges på bestemte steder.

2. Hvordan bestemmes purlinafstanden?

Indskæringsafstanden afhænger af panelprofilen, pladetykkelsen, vindbelastningen og snebelastningen. Stærkere paneler med højere ribber kan spænde over længere afstande og kræve færre riller. Afstanden skal verificeres ved strukturel beregning for hvert projekt. Vores tekniske team kan anbefale et passende layout baseret på det valgte panel.

3. Hvilke befæstelser skal bruges i kystnære miljøer?

For kystnære områder bør fastgørelseselementer med en høj korrosionsbestandighed belægning specificeres. Befæstelser i rustfrit stål eller dem med en kraftig zink-aluminiumbelægning er passende. EPDM-skiven skal også være UV-bestandig og kompatibel med panelbelægningen for at opretholde en vejrtæt forsegling.

4. Kan støttesystemet tilpasses til ikke-standard panelprofiler?

Ja. Støtteclips, blink og lukninger kan fremstilles, så de matcher ikke-standard panelformer. Giv panelprofiltegningen og projektets konstruktionsmæssige krav, så de korrekte komponenter kan vælges eller fremstilles.

5. Hvilken dokumentation følger med supportsystemets komponenter?

Materialecertifikater, belægningsrapporter og produkttestrapporter kan leveres. For riller og fastgørelseselementer er mølletestcertifikater tilgængelige. For projekter, der kræver yderligere overensstemmelsesdokumentation, såsom brandydelse eller strukturberegningsnotater, kan disse leveres på anmodning.
