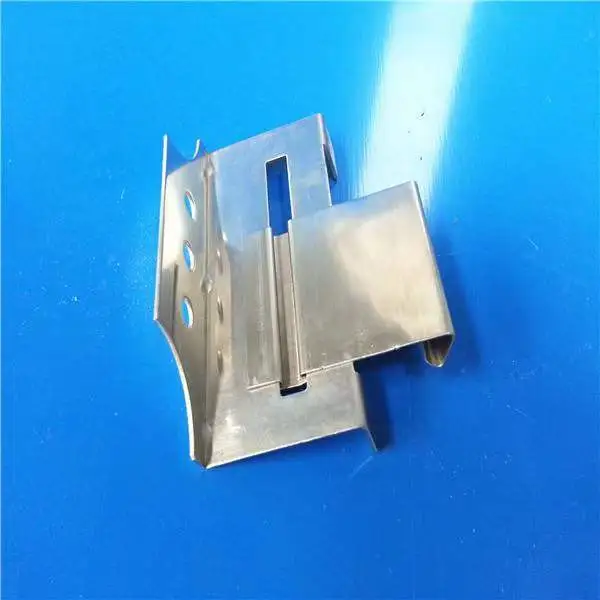

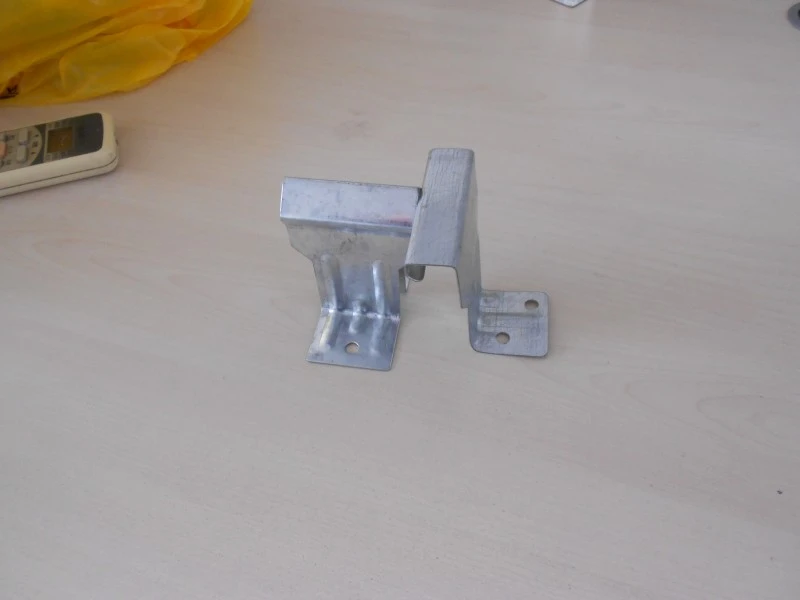

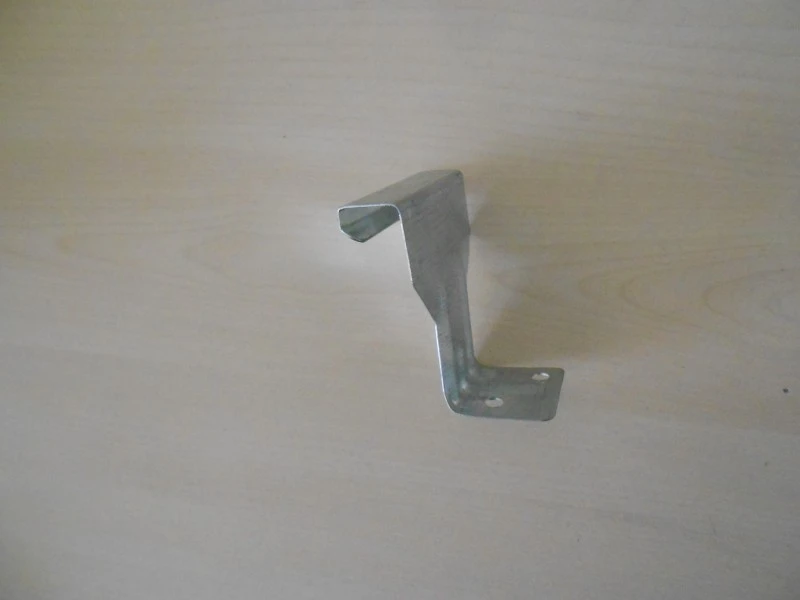

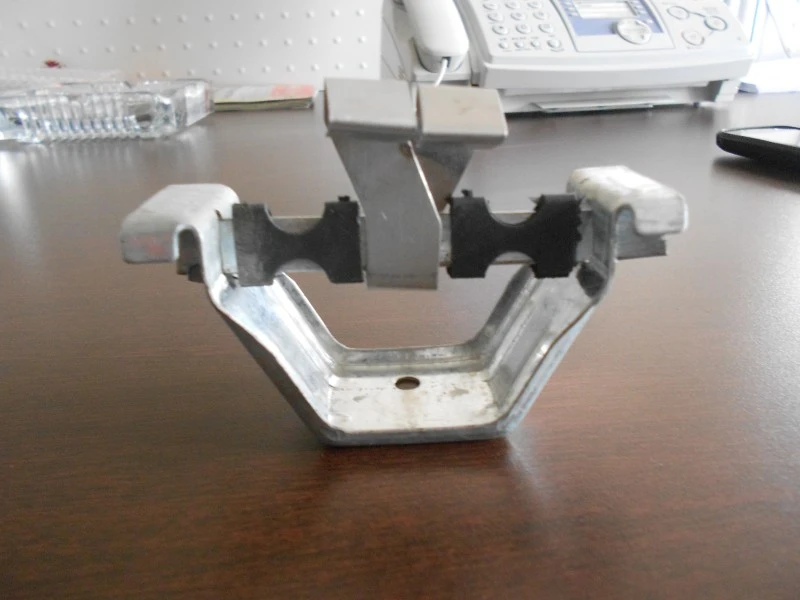

Skjulte Clip Fasteners giver en skjult forbindelse mellem bygningspaneler og den bærende struktur. Clipsen går i indgreb med en basisribbe, der er fastgjort til ringen eller beslaget, og holder panelet uden skruer gennem paneloverfladen. Denne fremgangsmåde holder alle fastgørelseselementer inde i panelsømmene, hvilket giver et rent ydre og fjerner lækagebanerne forbundet med blotlagte skruer og tætningsmiddel. SENBO forsyner disse clips med dimensionskontrol af slidsdybde, benlængde og materialetykkelse, og produktionsprocessen omfatter periodisk test af indgrebsstyrke.
Clipsene er lavet af 304 rustfrit stål som standard, med 430 og 201 tilgængelige for specifikke budgetter. Q235B stål med varmgalvanisering anvendes til tungere konstruktionsclips. Rustfri stålclips fremstilles ved koldpresning eller stansning af båndmateriale. Q235B clips er typisk lavet af varmvalset plade med en minimumstykkelse på 5 mm og dannet ved hydraulisk koldpresning for at opretholde styrke og dimensionsnøjagtighed.
Clips indvendige højde bestemmes af panelets slidsdybde. Almindelige indvendige højder spænder fra 2,6 mm til 10 mm, med en benlængde på 7,5 mm og materialetykkelse fra 0,5 mm til 1,5 mm for rustfrit stål. Boltdiameter er 12 mm med en styrkegrad på mindst 8,8. Clips klassificeres efter anvendelse i vægpanelclips, tagpanelclips og gulvpanelclips. Efter materiale er de opdelt i rustfri stålclips og varmgalvaniserede stålclips.
| Punkt | Parameter / Specifikation | Reference eller noter |
|---|---|---|
| Grundmateriale | 304 rustfrit stål / Q235B varmvalset stål | Materiale udvalgt efter ansøgning |
| Materiale tykkelse | 0,5–1,5 mm for rustfrit stål; ≥5 mm for komponenter i stål | Afhænger af produkttype |
| Clip intern højde | 2,6-10 mm | Skal matche panelspalten |
| Benlængde | 7,5 mm | Typisk dimension |
| Boltspecifikation | M12, styrkeklasse ≥8,8 | Til strukturel forbindelse |
| Galvaniserende tykkelse | ≥150 g/m² pr. side | Varmgalvaniseret Q235B |
| Skridsikkerhed | A ≤ 7,0 mm ved 7,0 kN; Δ ≤ 0,5 mm ved 10,0 kN | I henhold til GB 15831 og industristandarder |
| Strukturel integritet | Ingen fejl ved 25,0 kN | I henhold til GB 15831 og industristandarder |
| Vridningsstivhed | θ ≤ 4° ved 900 N·m moment | Til retvinklede koblinger |
| Momenttest | Ingen fejl ved ≥65 N·m | Clips drejningsmoment modstand |
De mekaniske krav til skjulte clips er baseret på GB 15831 og relaterede industristandarder. Skridningstest kræver en forskydning på højst 7,0 mm ved en belastning på 7,0 kN og højst 0,5 mm ved 10,0 kN. Clipsen må ikke fejle ved 25,0 kN. Vridningsstivhed kræver en vinkel på højst 4 grader under 900 N·m moment. Koldpressede clips i helt stål testet af SENBO opfylder disse grænser.
304 rustfri stålclips er blevet udsat for saltspraytest og viser passende korrosionsbestandighed til udendørs eksponering. Varmgalvaniserede Q235B-clips bærer en minimumszinkbelægning på 150 g/m² pr. side, hvilket giver langtidsbeskyttelse under normale atmosfæriske forhold. Materialevalget skal matche projektmiljøet.
I stående falstage holder skjulte clips panelerne fast på støttebeslagene uden overfladegennemføringer. Dette gør det muligt for tagpanelerne at bevæge sig med termisk ekspansion og sammentrækning, mens de forbliver fikseret ved clipsene. Resultatet er en tagflade uden synlige skruehuller, hvilket reducerer risikoen for vandindtrængning og forbedrer den langsigtede vandtætning. Metoden med skjult clips anvendes i 360° stående falssystemer til industritage med store spændvidder.
Til vægpaneler tillader skjulte klipsbefæstelser sømfri installation, hvilket holder paneloverfladen ren. I vindueslister dækker den skjulte forbindelse de afskårne kanter på de farvebelagte paneler, hvilket beskytter dem mod direkte regnkontakt og reducerer risikoen for rust ved kanterne. Denne installationsmetode opfylder kravene til arkitektonisk udseende.
Leverandører skal levere materialecertifikater for rustfrit stål eller galvaniseret stål. Testrapporter for skridsikkerhed, strukturel integritet og vridningsstivhed bør være tilgængelige, hvis det kræves af projektet. Modtagelsestjek på stedet skal verificere dimensioner, materialekvalitet og overfladetilstand. For store ordrer kan prøveclips testes for at bekræfte engagementet med den faktiske panelprofil.
Klipsens indvendige højde skal passe til slidsdybden på det panel, der anvendes. Mål panelåbningen, eller se panelproducentens specifikationer. En klips, der er for høj, forhindrer fuld indgreb, mens en, der er for kort, kan tillade bevægelse eller frigørelse.
Skjulte clips er designet til paneler med en kompatibel slids eller sømprofil. Metalpaneler med stående sømme eller sammenlåsende kanter fungerer godt. Nogle træbaserede paneler kan også bruge skjulte clips, hvis spalten er bearbejdet korrekt. Bekræft altid kompatibilitet med både panel- og clipsleverandørerne.
Rustfri stålclips, især 304-kvalitet, giver bedre korrosionsbestandighed og foretrækkes til kystnære eller fugtige miljøer. Galvaniserede stålclips er stærkere og bruges ofte til tunge strukturelle forbindelser, men zinkbelægningen holder måske ikke så længe i aggressive atmosfærer. Valget afhænger af projektets miljøpåvirkning og belastningskrav.
Ja, skjulte clips bruges i områder med høj vind, især i stående sømtagsystemer. Clipsene skal placeres i overensstemmelse med den beregnede vindbelastning, og clipsets materiale og tykkelse skal være passende. Vindhævningsberegninger bør udføres for det specifikke projekt.
