Sandwichpaneler i polyurethan

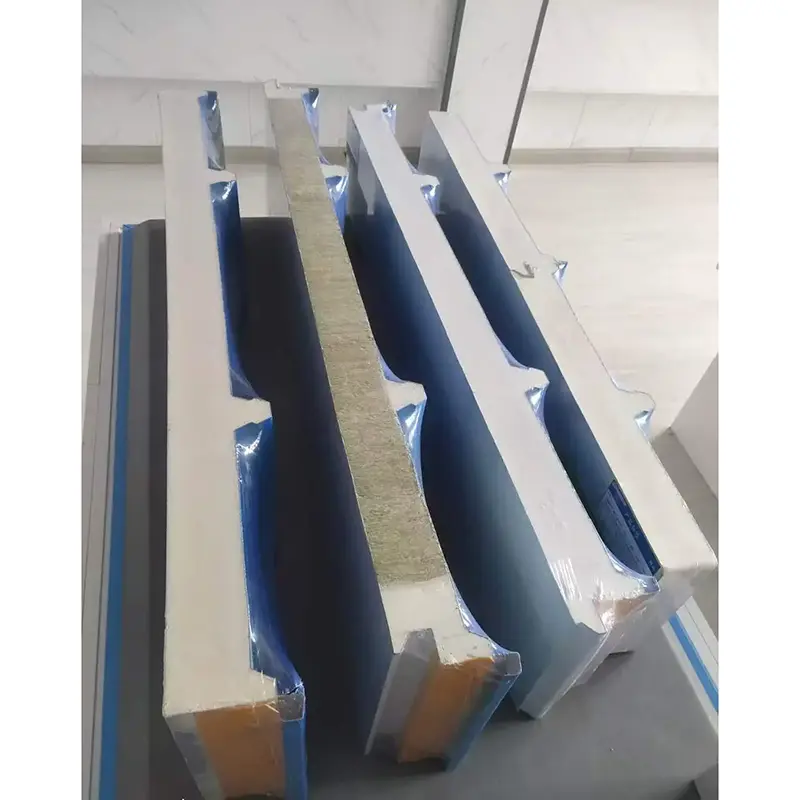

Polyurethan sandwichpaneler er kompositpaneler, der produceres i en kontinuerlig proces. Panelet består af en stiv polyurethanskumkerne bundet mellem to metalbeklædninger. Beklædningsmaterialer omfatter farvebelagt stål, galvaniseret stål, Al-Zn-belagt stål eller rustfrit stål. Efter at metalpladerne er rulleformet, sprøjtes et polyurethanskummiddel ind imellem dem. Højtemperaturskumning og hærdning skaber en stærk binding mellem kernen og beklædningerne. Produktionen foregår på fuldt computerstyrede kontinuerlige linjer, hvilket hjælper med at opretholde ensartet kernedensitet og ensartet vedhæftning.

Farvebelagte stålbeklædninger varierer typisk fra 0,4 mm til 0,8 mm i tykkelse. Tilgængelige overfladebelægninger omfatter polyester (PE) og PVDF fluorcarbon. Den stive polyurethankerne har en densitet på 30 kg/m³ til 80 kg/m³ og et indhold af lukkede celler over 95% til 97%. Kernen indeholder et stort antal uafhængige forseglede celler, der begrænser luftbevægelsen og reducerer konvektiv varmeoverførsel. Kernens termiske ledningsevne spænder fra 0,017 W/(m·K) til 0,024 W/(m·K). Under de samme energibesparende krav giver et 20 mm tykt polyurethan sandwichpanel varmeisolering, der kan sammenlignes med et 50 mm tykt polystyrenpanel.

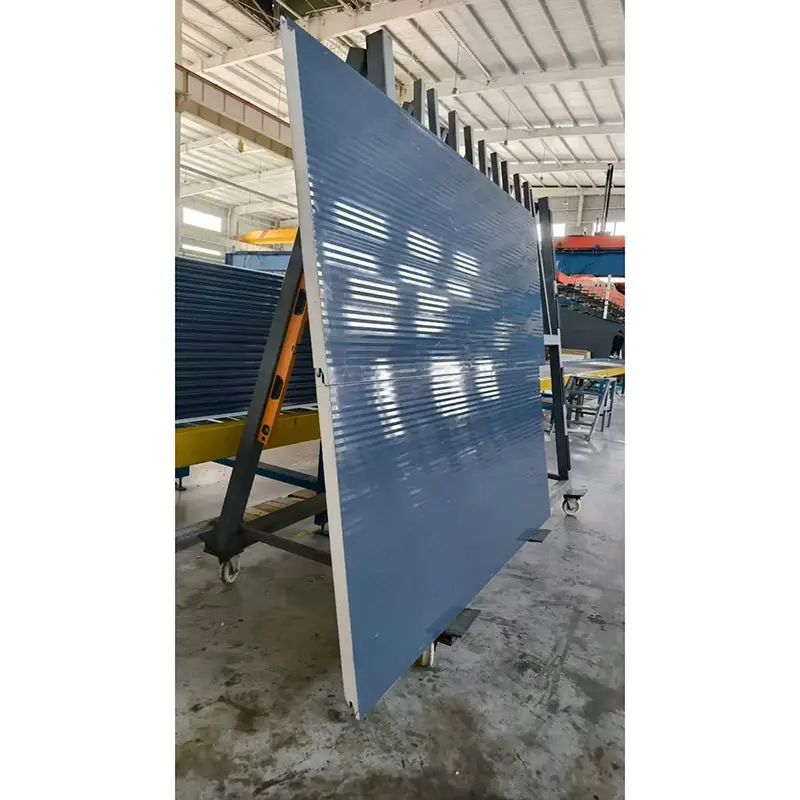

Standard effektive panelbredde er 1.000 mm. Almindelige tykkelser er 50 mm, 75 mm, 100 mm, 150 mm og 200 mm, med mulighed for tilpasning. Panelprofiler inkluderer flade, mikroribbede, vandbølge- og trekantede mønstre, hvilket gør det muligt for arkitekter at matche forskellige facadedesignkrav.

Tekniske specifikationer

Ydelsesdata og verifikation

1. Termisk isoleringsydelse

Sandwichpaneler i polyurethan har lave værdier for varmeledningsevne sammenlignet med mange andre isoleringsmaterialer. Næste generations lavledningsevne polyurethansystemer kan opnå varmeledningsevneværdier fra 0,017 W/(m·K) til 0,019 W/(m·K), hvilket er omkring 20 % bedre end traditionelle polyurethanformuleringer. For et givet bygningsareal og paneltykkelse kan brug af paneler med lav ledningsevne reducere det årlige energiforbrug med ca. 13,6 %. Polyurethan sandwichpaneler produceret af Xinjiang Gangzhisheng har vist målt termisk ledningsevne så lav som 0,024 W/(m·K). Disse paneler er blevet brugt i mere end hundrede projekter, herunder Korla Guoxin Power Plant og Xinjiang Tianshan Aluminium.

2. Flammehæmning

Forbrændingsydelsen af ​​disse polyurethan-sandwichpaneler opfylder klasse B1 flammehæmmende standard med et oxygenindeks på 30 % eller højere. Polyurethan er et termohærdende materiale. Når den udsættes for ild, danner overfladen et forkullet lag og smelter ikke eller producerer brændende dråber, hvilket hjælper med at forsinke flammespredning. Shanxi Xinhui Food-køleopbevaringsprojektet, med et areal på næsten 30.000 m², bruger polyurethan-sandwichpaneler med BASF Elastopir® SBI B1-kernemateriale. Dette materiale giver høj flammehæmning og opfylder brandsikkerhedskravene til store køleanlæg.

3. Bindingsstyrke og bøjningsevne

Vedhæftningsstyrken mellem beklædningspladerne og polyurethankernen er ikke mindre end 0,09 MPa. Bøjningsbelastningskapaciteten er mindst 0,5 kN/m² ved en udbøjning på L₀/200. Den kontinuerlige produktionsproces er med til at sikre en sikker binding, som reducerer risikoen for delaminering eller blærer under længere tids brug.

4. Vandtæthed og dimensionsstabilitet

Indholdet af lukkede celler i det stive polyurethanskum overstiger 95 % og kan nå op på 100 % i selvudflettede områder. Dette resulterer i en meget lav vandabsorption og hjælper med at forhindre regnvand og kondens i at trænge ind i panelet. Materialet udviser dimensionsstabilitet med variation under 1 % under temperaturudsving på ±30°C, hvilket reducerer risikoen for revner forårsaget af termisk ekspansion eller sammentrækning. Den er velegnet til miljøer med driftstemperaturer fra -170°C til +100°C.

5. Cold Chain Project Validering

I 2025 blev Shanxi Xinhui Food-projektet det første i Kina til at bruge polyurethan-sandwichpaneler med lav termisk ledningsevne i et kølerum. Projektet var et samarbejde mellem BASF og Master Cold Chain. Det omfatter mere end 50 individuelle rum, såsom et 22,7 meter fuldt automatiseret højlager, blæstfryse- og standardfrysekamre og forarbejdningsværksteder. Næsten 30.000 m² paneler blev brugt, med facademuligheder, herunder enkeltsidet rustfrit stål, dobbeltsidet rustfrit stål og dobbeltsidet farvebelagt stål. Dette projekt giver praktisk validering af den termiske isolering og brandsikkerhedsydelsen af ​​polyurethan-sandwichpaneler i kølekædemiljøer med ultralav temperatur.

Installations- og fremstillingsnoter

• Brug løfteudstyr med bløde sejl for at undgå buler i metalbeklædningerne under håndtering.
• Skær paneler til med en fintandet sav eller dedikeret panelskæreværktøj, og rengør afskårne kanter for at fjerne skumrester.
• Forsegl panelsamlinger med kompatibelt tætningsmiddel eller pakninger for at opretholde luft- og vandtæthed.
• Opbevar paneler indendørs eller under tag, hævet fra jorden, og hold dem tørre før installation.
• Til køleopbevaring skal du sikre, at alle samlinger og gennemføringer er forseglede for at forhindre varmebrodannelse og fugtindtrængning.

Ofte stillede spørgsmål

Hvad er forskellen mellem PU- og PIR-kerner i polyurethan-sandwichpaneler?

Både PU (polyurethan) og PIR (polyisocyanurat) er stive skumkerner. PIR har en modificeret kemisk struktur, der giver forbedret brandydelse og højere temperaturbestandighed sammenlignet med standard PU. Til applikationer med strengere brandsikkerhedskrav anbefales ofte PIR-kerner.

Kan polyurethan sandwichpaneler bruges til ydervægge i højhuse?

Polyurethan-sandwichpaneler med en B1-brandklassificering kan bruges i mange bygningstyper, men lokale byggeregler og brandbestemmelser skal kontrolleres først. For højhuse eller områder med specifikke brandsikkerhedskrav er en projektspecifik vurdering nødvendig.

Hvordan vælger jeg den korrekte paneltykkelse til et køleopbevaringsprojekt?

Paneltykkelse afhænger af den påkrævede indre temperatur, omgivende forhold og energieffektivitetsmål. Der bør udføres en termisk beregning for det specifikke projekt. Almindelige tykkelser til kølerum spænder fra 100 mm til 200 mm.

Hvilken vedligeholdelse er påkrævet for polyurethan sandwichpaneler?

Regelmæssig visuel inspektion anbefales for at kontrollere for overfladeskader, fugemassesvigt eller korrosion af fastgørelseselementer. Mindre ridser på belagte stålbeklædninger bør udbedres med kompatibel maling for at forhindre korrosion. Hold dræningsveje fri for at undgå vandophobning.

Kvalitetssikring og inspektion

Indgående råmaterialer inspiceres for hver batch, herunder metalbeklædningstykkelse, belægningstype og polyurethanråmaterialekvalitet. Under produktionen overvåges kernedensitet, paneltykkelse og bindingsstyrke. Færdige paneler kontrolleres for dimensionsnøjagtighed, overfladekvalitet og emballage før forsendelse. Fabriksinspektionsrapporter i overensstemmelse med GB/T 23932-2009 er tilgængelige, og tredjeparts typetestrapporter kan leveres efter projektanmodning.

Miljø- og bæredygtighedshensyn

Nogle polyurethan-sandwichpaneler fås med biomasseafbalancerede råmaterialer. For eksempel har BASF og Master samarbejdet om Biomass Balance (BMB) polyurethan sandwichpaneler, der har modtaget ISCC PLUS certificering. Denne tilgang hjælper med at reducere CO2-fodaftrykket fra panelproduktionsprocessen og samtidig bibeholde den samme produktydelse. Paneler kan også designes til adskillelse og genbrug ved slutningen af ​​deres levetid, afhængigt af kombinationen af ​​beklædning og kernemateriale.
