Farvebelagt stål tagplade

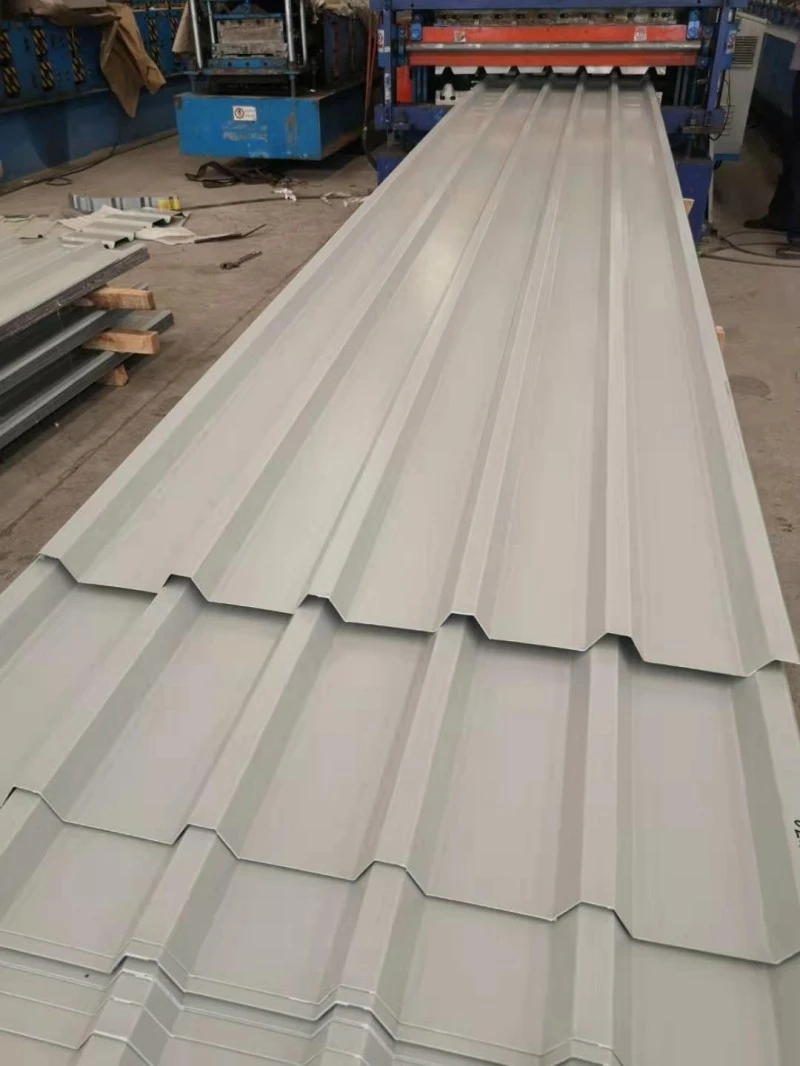

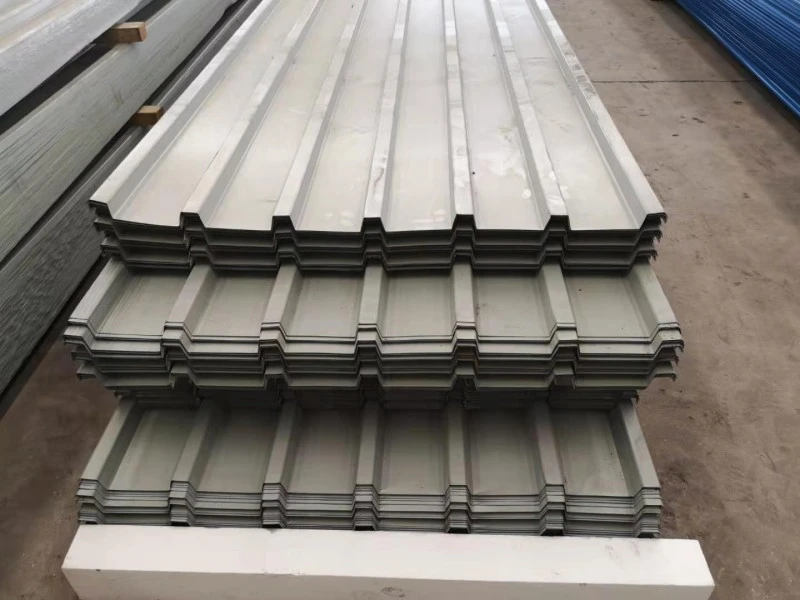

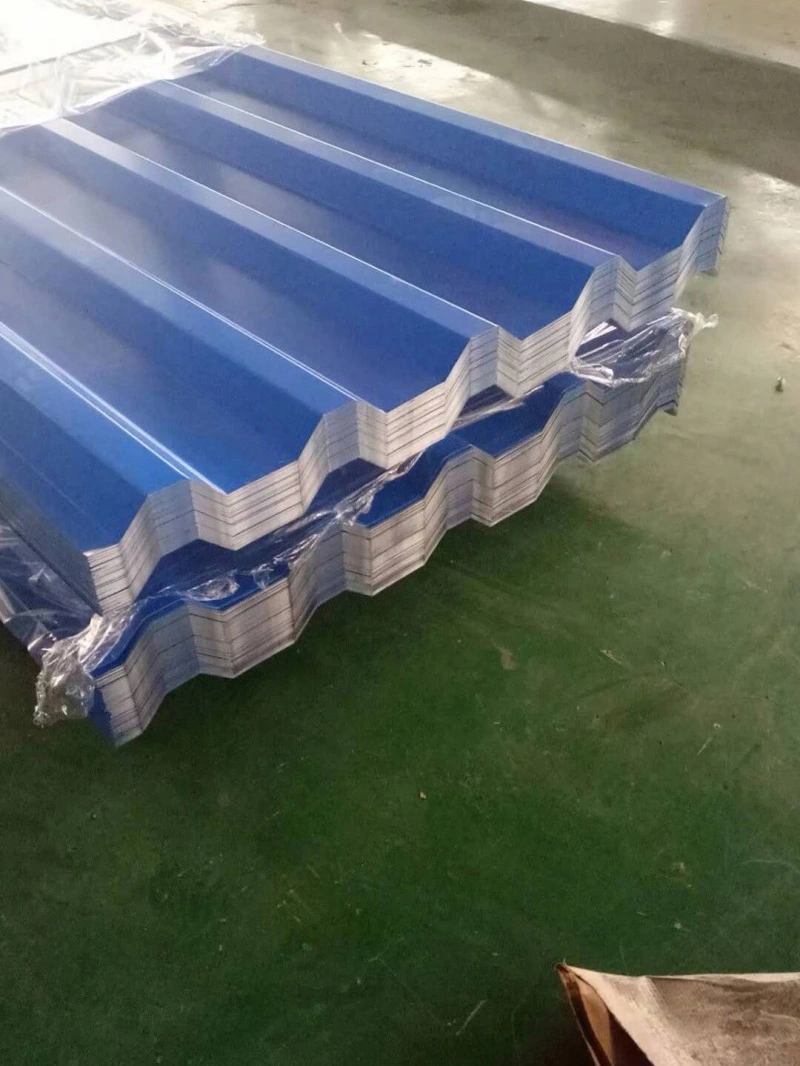

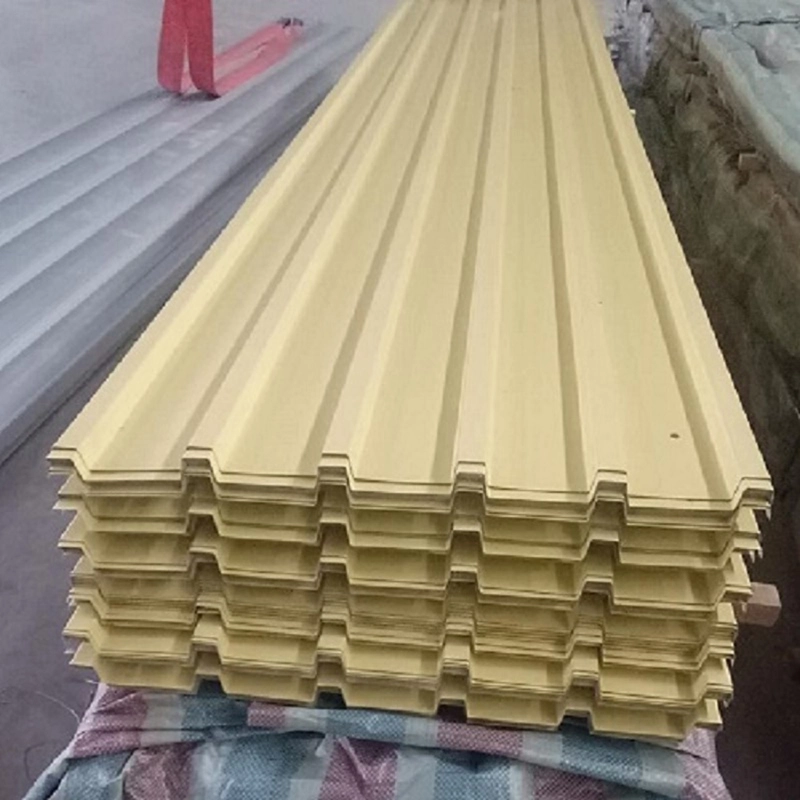

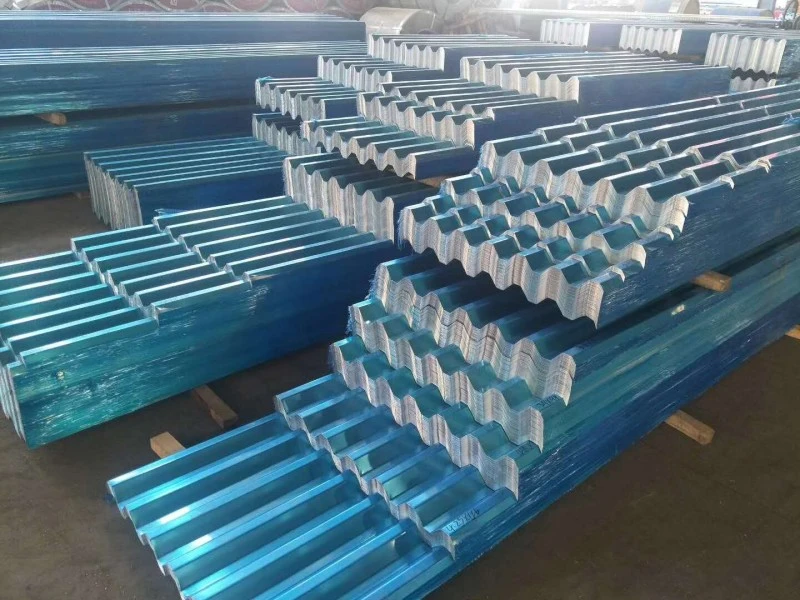

Farvebelagte ståltagplader fremstillet af formalet stålspiral formes ved koldvalseformning til en korrugeret profil. Hver plade kombinerer en stålkerne, en metallisk belægning på begge sider og en hærdet organisk finish. Grundmetallet er normalt Q235B eller DX51D, og ​​det beskyttende metalliske lag kan være zink eller aluminium-zink med en belægningsvægt fra 40 g/m² til 275 g/m² pr. side. Malingssystemet omfatter typisk en primer og en polyester topcoat på mindst 20 μm, mens PVDF er forbeholdt steder med stærkere UV-eksponering eller saltspray. SENBO udfører indgående kontrol af spolens tykkelse og belægningsvægt, og rulleformningslinjerne er indstillet til at verificere ribbegeometri og effektiv bredde under produktionen.

Fælles profiler og dimensioner

• YX35-125-750:ribbens højde 35 mm, ribbens afstand 125 mm, effektiv bredde 750 mm.
• YX25-210-840:ribbens højde 25 mm, ribbens afstand 210 mm, effektiv bredde 840 mm.
• YX15-225-900:ribbens højde 15 mm, ribbens afstand 225 mm, effektiv bredde 900 mm.

Arklængden tilskæres efter bestilling, og kontinuerlige længder er mulige, når transporten tillader det. Valget af profil påvirker spændviddekapacitet, drænadfærd og udseende.

Parameter tabel

Testdata og projektfeedback

Mekanisk adfærd

Underlaget skal have en trækstyrke på mindst 270 MPa. For YX35-125-750 er trykstyrken omkring 200 MPa, hvilket er tilstrækkeligt til ikke-bærende og sekundære strukturelle hylstre. Tykkelsevariationen styres til ±0,02 mm, og planheden er begrænset til 3 mm pr. meter for at undgå vandtilbageholdelse på det færdige tag.

Vedhæftning og korrosionsbestandighed

Tværsnitstest kræver, at belægningsløsningsarealet forbliver på eller under 5 %. Saltsprayydelse er typisk angivet som ingen rød rust efter 500 timer for standardmateriale. Højere zinkbelægningsvægte forbedrer dette resultat. Det faktiske krav bør afstemmes efter projektets placering og atmosfærisk korrosionskategori.

Vandafløb

Den korrugerede form leder regnvandet gennem trugene til tagskægget. Overlapningssamlinger tætnes med vandtætte skiver og fugemasse. En hældning på mindst 5 % anbefales. Korrekt purlin-justering og fastgørelsesplacering hjælper med at forhindre fordybning og utætheder.

Eksempel på termisk ydeevne

Et pilotprojekt i Chongming-distriktet, Shanghai, påførte en varmeisolerende belægning over eksisterende farveståltagbeklædning. Efter behandling faldt overfladetemperaturen fra 63°C til 33°C, og indendørstemperaturen faldt med omkring 8°C. Mens isoleringsbelægningen gav den største fordel, viser sagen, hvordan metalpladen kan kombineres med yderligere overfladebehandlinger for at spare energi.

Installationshastighed

Fabriksfremstillede plader kan hurtigt installeres på stedet. Daglig produktion fra rulleformning kan nå op på 3.000 meter. Når det er parret med en stålramme, kan baldakin og lagertage færdiggøres på kort tid. Lange ark reducerer antallet af endeomgange, hvilket også sænker de potentielle lækagepunkter.

Design og installationsnoter

• Hold spoler og plader tørre før installation. Udendørs opbevaring kræver frihøjde og et åndbart dæksel for at forhindre kondens.
• Brug skæreværktøj, der ikke producerer høj varme. Sakse og nibler foretrækkes frem for slibende skiver.
• Reparér straks afskårne kanter og ridser med en kompatibel reparationsmaling.
• Vælg fastgørelseselementer og spændeskiver, der er kompatible med belægningen for at minimere galvanisk korrosion.
• Følg de specificerede sideomgangs- og slutomgangsdetaljer. I områder med kraftig vind øges tætheden af ​​fastgørelseselementer nær kanter og kamme.
• Kontroller rindafstand og justering, før du placerer ark. Fejljusterede riller kan forårsage synlige bølger og stresse ribbenene.

Spørgsmål fra projekter

Hvilken hældning er nødvendig for et tag uden en vandtætningsmembran?

En hældning på 5 % eller mere er typisk for enkelthudsprofiler. Lavere skråninger kan anvendes i særlige tilfælde, men yderligere tætnings- og afvandingsforanstaltninger skal projekteres og gennemgås af projektingeniøren.

Hvordan vælger jeg zinkbelægningens vægt?

Lokalitetens atmosfæriske korrosivitetskategori bør evalueres først. Milde landområder kan være fint med 40 g/m² til 90 g/m². Kyst- eller industrizoner kræver ofte 150 g/m² eller mere, eller en aluminium-zinkbelægning med tilsvarende ydeevne.

Kan pladerne monteres på buede tage?

Nogle profiler kan være buede til en stor radius. Minimumsradius afhænger af ribbens højde, pladetykkelse og belægningsfleksibilitet. Producenten bør bekræfte dannelsesgrænsen, før ordren afgives.

Hvad forårsager farvevariation mellem batches?

Farvevariationer kan forekomme, når spoler kommer fra forskellige produktionsserier. For et stort tag eller en stor væg er det mere sikkert at bestille alt materiale til den samme overflade fra en spolebatch. Når dette ikke er muligt, anmod om en farveaflæsning og indstil en tolerance, såsom ΔE ≤ 1,5.

Tjekliste for indkøb og inspektion

• Bekræft substratkvalitet og belægningsvægt på møllecertifikatet før produktion.
• Anmod om en prøve af den faktiske malingsfarve og godkend den før spiralskæring.
• Tjek pladetykkelse, ribbehøjde og effektiv bredde ved modtagelse. Afvis materiale uden for tolerance.
• Undersøg belægningen for ridser, spolebrud eller ujævn farve. Mindre skader kan repareres, men store skader bør udskiftes.
• Hvis taget skal opfylde en specifik vindhævningsværdi, skal du anmode om testdata eller beregninger for den valgte profil og fastgørelsesindretning.
• For projekter, hvor brandydeevne er et problem, skal du huske, at en enkelt metalplade er ikke-brændbar, men den komplette tagsamling kan omfatte brændbar isolering eller underlag, der skal vurderes separat.
