Metal tagplade

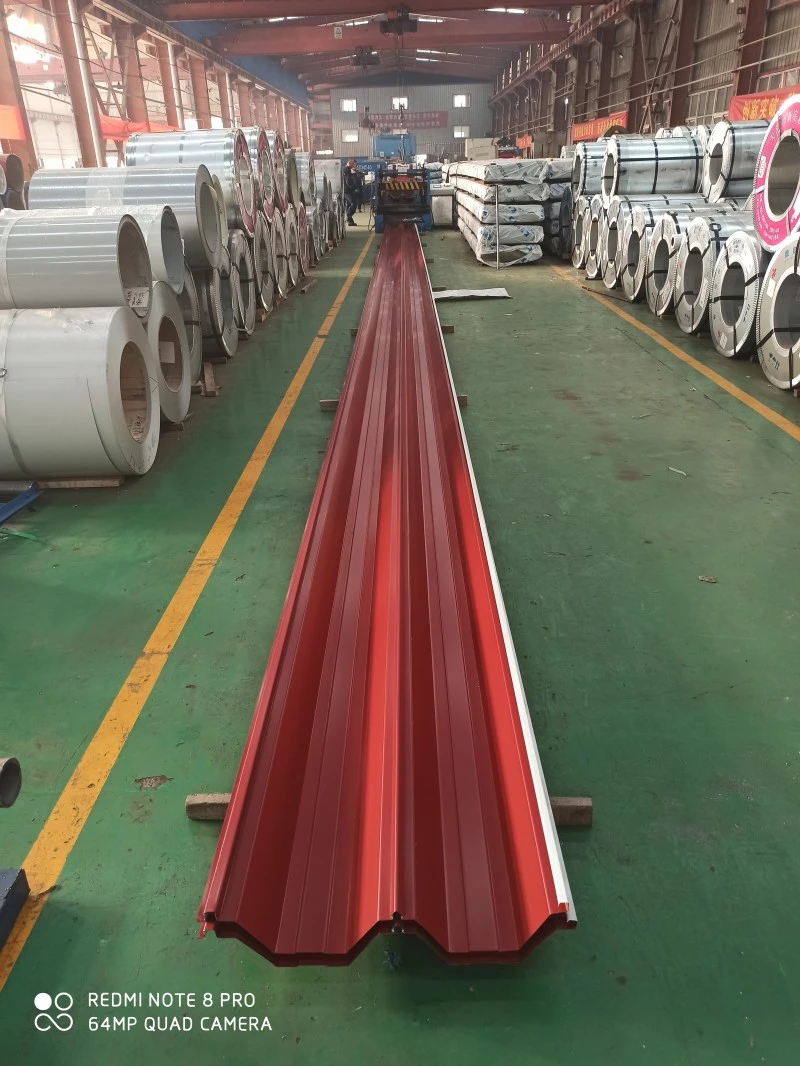

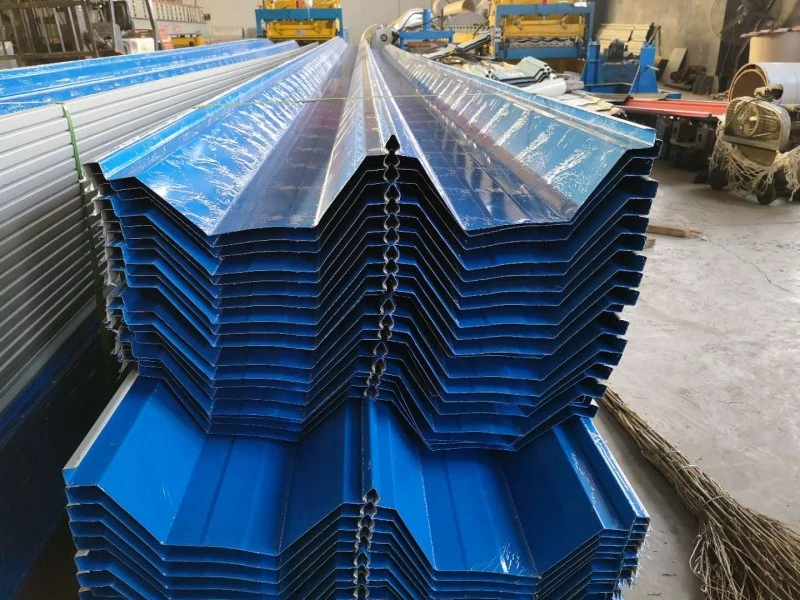

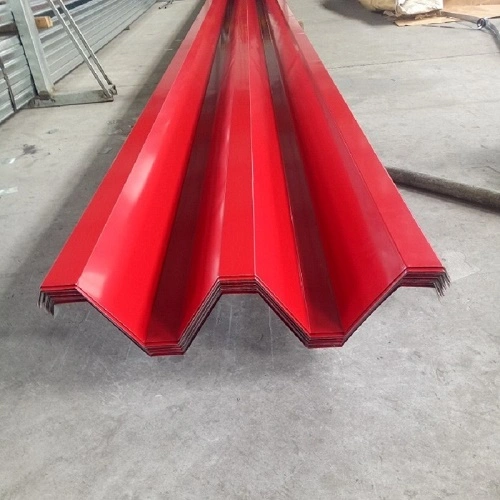

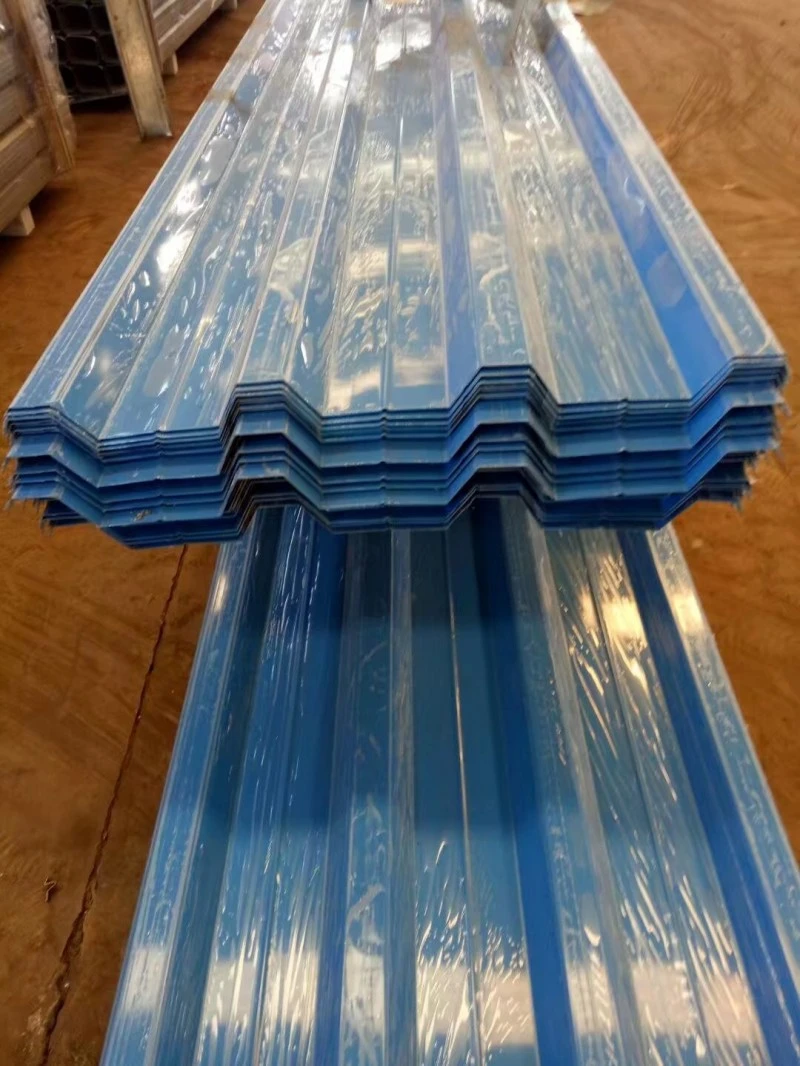

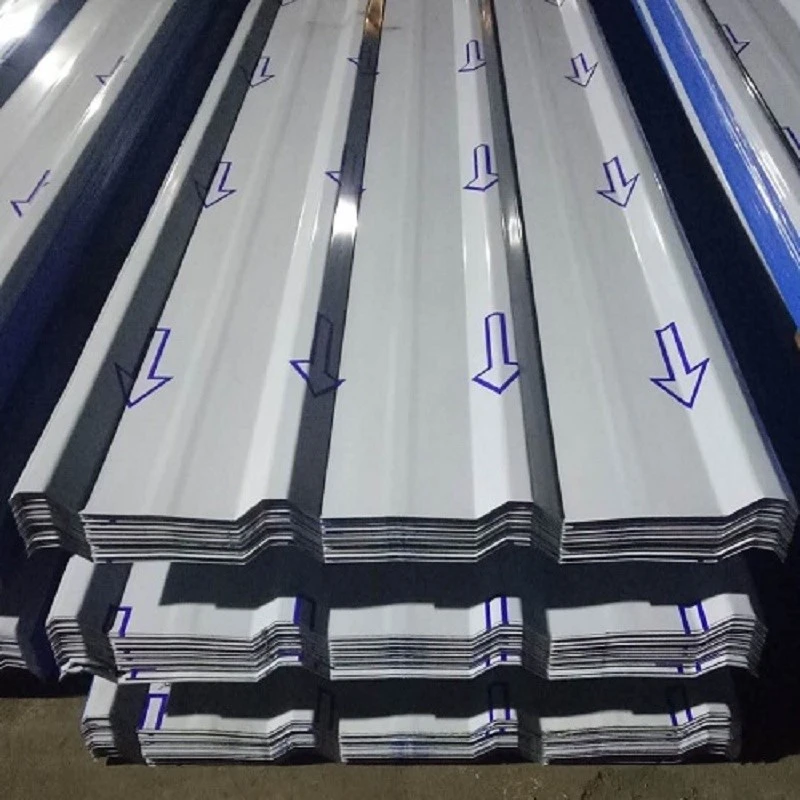

Metal tagplader rulleformes af stål- eller legeringsspoler til bølgeprofiler, der bruges til tag- og vægbeklædning. Spolematerialerne omfatter varmgalvaniseret stål, Al-Zn-belagt stål, præ-malet stål, aluminium-magnesium-mangan-legering og rustfrit stål. Den korrugerede profil øger bøjningsstivheden langs ribberetningen, så tynde plader fra 0,5 mm til 1,5 mm kan bære tagbelastninger. SENBO forsyner disse plader med materialecertifikater og profilinspektionsjournaler, og produktionsprocessen omfatter regelmæssig kontrol af ribbegeometri, pladetykkelse og belægningstilstand.

Indstillinger for basismateriale

• Varmgalvaniseret stål:Kvaliteter som DX51D+Z med dobbeltsidet zinkbelægning fra 40 g/m² til 275 g/m².
• Al-Zn belagt stål:AZ150 belægning for forbedret korrosionsbestandighed i moderate til svære miljøer.
• Formalet stål:Fås med polyester- eller PVDF-belægninger for farve- og vejrbestandighed.
• Aluminium-magnesium-mangan legering:AA3004 kvalitet med en levetid på over 50 år og lavere vægt end stål.
• Rustfrit stål:Ferritiske kvaliteter såsom 445J2 bruges, hvor høj vindmodstand og korrosionsevne er påkrævet.

Systemkonstruktion

Et komplet metaltagsystem bruger typisk flere lag. Et lufthavnsterminaltag med en ydre plade i rustfrit stål kan omfatte fra bund til top: galvaniserede primære riller, en perforeret Al-Zn-belagt bundplade, et dampdæmpende lag, lydabsorberende stenuld, galvaniserede sekundære riller, varmeisolerende stenuld, en galvaniseret stålplade, en TPO vandtætningsfri membran af stål tagsten, membranstål, membranstål, bh-stænger. panel og en hætte af rustfrit stål. Denne enhed kombinerer strukturel støtte, termisk kontrol, luft- og dampstyring, akustisk ydeevne og vejrbeskyttelse.

Tilslutningsmetoder

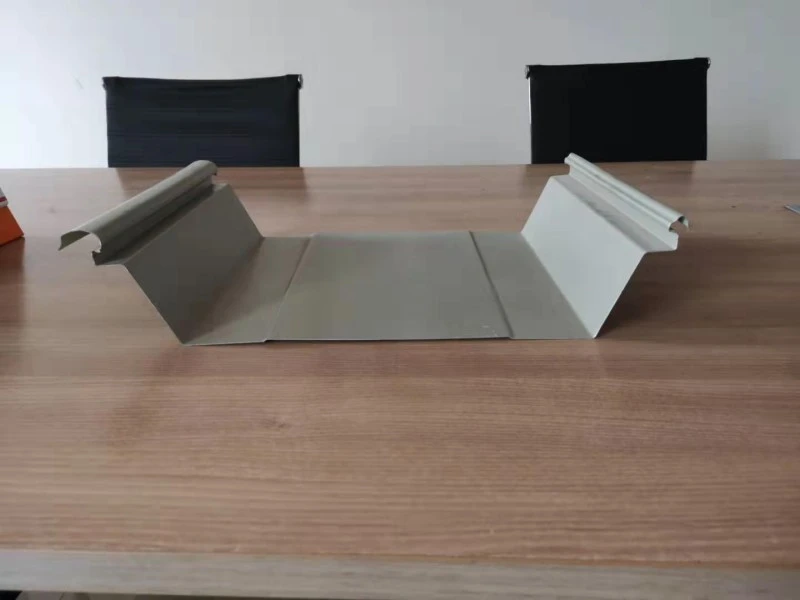

• Sammenlåsende stående søm:Panelkanter er mekanisk falset, ofte med tætningsmasse påført i sømmen.
• Kontinuerlig svejsning:Paneler af rustfrit stål samles langs hele sømlængden ved svejsning.
• Overlappet fastgørelse:Overlappende paneler er sikret med synlige fastgørelseselementer, der hovedsageligt bruges til sekundære eller lavhældte applikationer.

Tekniske specifikationer

Ydelsesverifikation fra afsluttede projekter

1. Vindløftkapacitet

Det kontinuerligt svejsede tag i rustfrit stål på Guangzhou Baiyun International Airport Terminal 3 gennemgik vindtunnel- og statisk hævningstest. Den registrerede kapacitet var 18,2 kPa, hvilket svarer til en kategori 17-tyfon. Til sammenligning modstår konventionelle aluminium-magnesium-mangan stående sømtage typisk kategori 12-forhold. Stadionet Greater Bay Area Cultural and Sports Center bruger et indlejret kontinuerligt svejset tagsystem i rustfrit stål og nåede 21 kPa i laboratorietest. Den kontinuerlige svejsemetode eliminerer den sammenlåsende søm som et svagt punkt og forbedrer den samlede løftemodstand.

2. Vandtæthed og lufttæthed

Stående sømsystemer opnår vejrtæthed gennem mekanisk låste sømme med tætningsmasse på forhånd i samlingen. Svejste rustfri stålsystemer bruger fuldlængde svejsning for at skabe en sammenhængende overflade uden sømåbninger. På Greater Bay Area Cultural and Sports Center omfattede dræningsdesignet optimerede tagrender og vandholdende vægge. En dobbeltlags fleksibel membran blev brugt under metaloverfladen for at undgå fastgørelsesgennemtrængning gennem vandtætningslaget.

3. Termisk bevægelsesstyring

Termisk udvidelse og sammentrækning skal rummes i lange tagløb. Ved Guangzhou Baiyun Lufthavn Terminal 3 arbejder svejsede forbindelser sammen med tværgående korrugeringer i panelprofilen for at absorbere termisk belastning. Denne tilgang hjælper med at bevare tagets strukturelle integritet over tid og reducerer risikoen for udmattelsesrevner på faste punkter.

4. Konstruktionseffektivitet

Greater Bay Area Cultural and Sports Center brugte en modulær strategi for tagkonstruktionen under vandtætningsmembranen. Det 78.000 m² store tag var opdelt i 878 moduler, som blev samlet og svejset på jorden og derefter hejst på plads. Denne metode øgede installationseffektiviteten med 30 % og holdt materialespild tæt på 2 %, især gavnlig for komplekse buede taggeometrier.

Design og installationsnoter

• Bekræft det understøttende rillesystem for justering, afstand og belastningskapacitet før panelplacering.
• Brug løftestropper med kantbeskyttelse for at undgå paneldeformation under hejsning.
• For stående sømsystemer, bekræft sømmens indgreb og klipsjustering før den endelige mekaniske sømning.
• For svejsede systemer, hold arbejdsområdet rent og tørt, og følg kvalificerede svejseprocedurer for rustfrit stål.
• Beskyt færdige tagflader mod byggetrafik og nedfaldende affald; planlægge inspektioner efter større vejrbegivenheder.
• Koordiner taggennemføringer og kantdetaljer før panelinstallation for at undgå feltændringer, efter at taget er tætnet.

Kvalitetskontrol og dokumentation

Leverandører bør levere mølletestcertifikater for basismetallet, belægningstykkelsesrapporter og panelprofildimensionskontrol. For projekter med specifikke vindbelastningskrav bør vindløfttestrapporter for den nøjagtige systemkonfiguration være tilgængelige. Modtagelsesinspektioner på stedet bør verificere materialekvaliteter, panellængder, ribbeprofiler og overfladetilstand, før installationen påbegyndes.

Overvejelser om udvælgelse

• Evaluer bygningens placering og design vindhastighed, før du vælger tagsystemtype.
• Bekræft taghældningen og dræningslayoutet for at sikre effektiv vandfjernelse og undgå at tømme.
• Overvej miljøeksponeringen, herunder saltspray, industrielle forurenende stoffer og UV-niveauer, når du vælger basismateriale og belægning.
• For komplekse geometrier, involver tagsystemleverandøren tidligt for at gennemgå grænserne for panelfabrikation og modulære konstruktionsmuligheder.
• Gennemgå vedligeholdelsesadgang og fremtidige tagudstyrsbehov under designfasen.

FAQ

Hvilken forbindelsesmetode er mest pålidelig for kystområder med høj vind?

Kontinuerlig svejsning af rustfri stålpaneler giver den højest målte vindhævningsmodstand og er ofte specificeret til tyfon-udsatte områder. Stående sømsystemer kan også fungere godt, når søm- og klipsdetaljer er forstærket i henhold til vindtunnel- eller hævningstestdata.

Hvordan håndterer tagsystemet termisk bevægelse i lange paneler?

Stående sømsystemer bruger glidende clips, der tillader bevægelse langs taghældningen. Svejste systemer kan indeholde tværgående korrugeringer eller ekspansionsfuger. Den specifikke metode bør bekræftes af tagsystemdesigneren baseret på bygningens geometri og temperaturområde.

Hvad er det typiske vedligeholdelsesbehov for et metaltag?

Periodiske inspektioner bør kontrollere for løse fastgørelseselementer, beskadigede paneler, blokerede dræningsveje og tætningsmiddeltilstand ved gennemføringer. Stående søm og svejsede systemer kræver generelt mindre vedligeholdelse end tag med blotlagte fastgørelseselementer, fordi fastgørelseselementer ikke er direkte udsat for vejret.

Kan et metaltag monteres over et eksisterende tag?

I nogle tilfælde kan et nyt metaltag placeres over et eksisterende tag, hvis strukturen kan understøtte den ekstra belastning, og den eksisterende overflade er kompatibel. En konstruktionsingeniør skal vurdere de eksisterende forhold og bekræfte, at fastgørelsesdetaljerne er passende.
