Bølgeplader tagplader

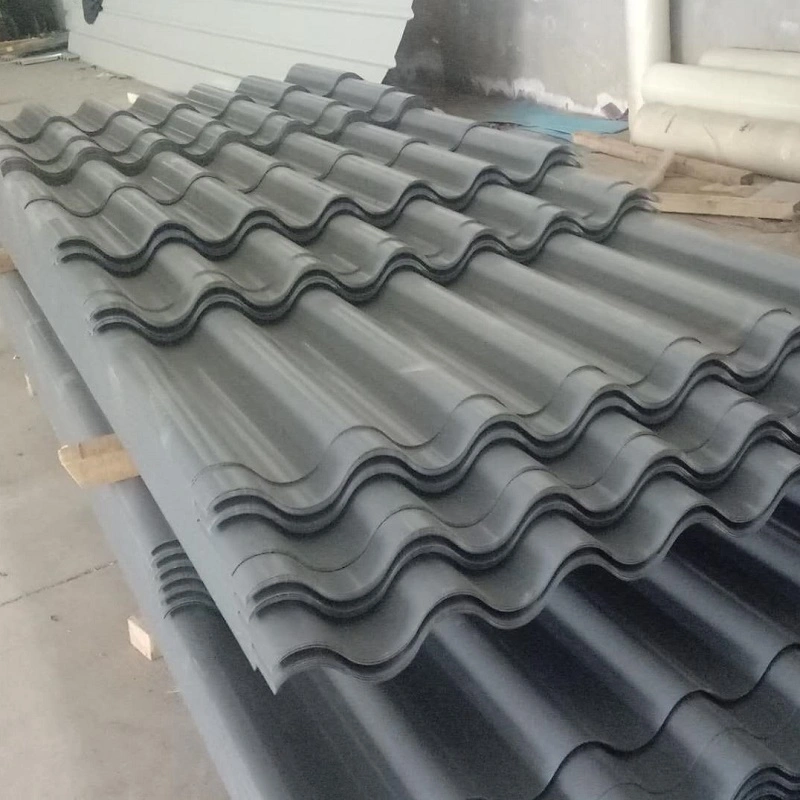

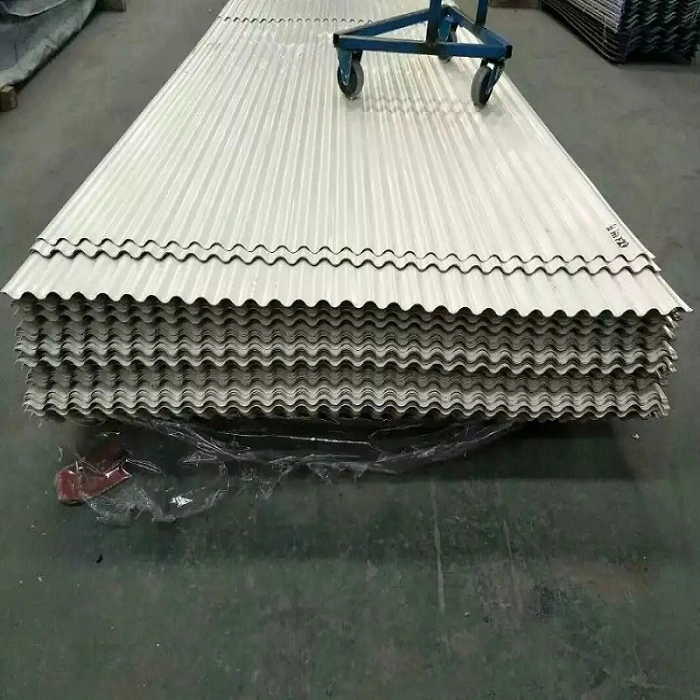

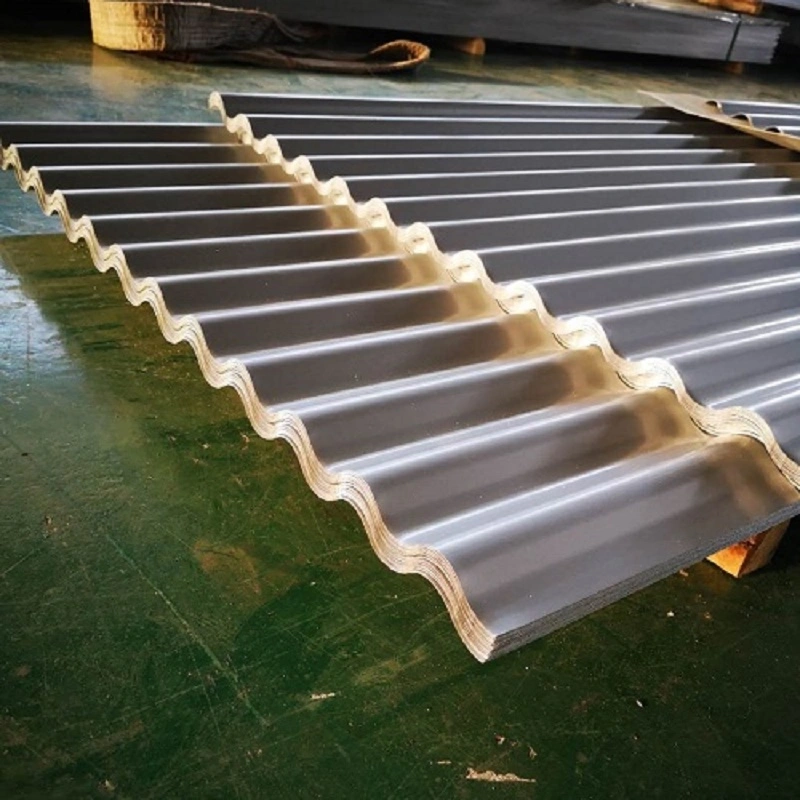

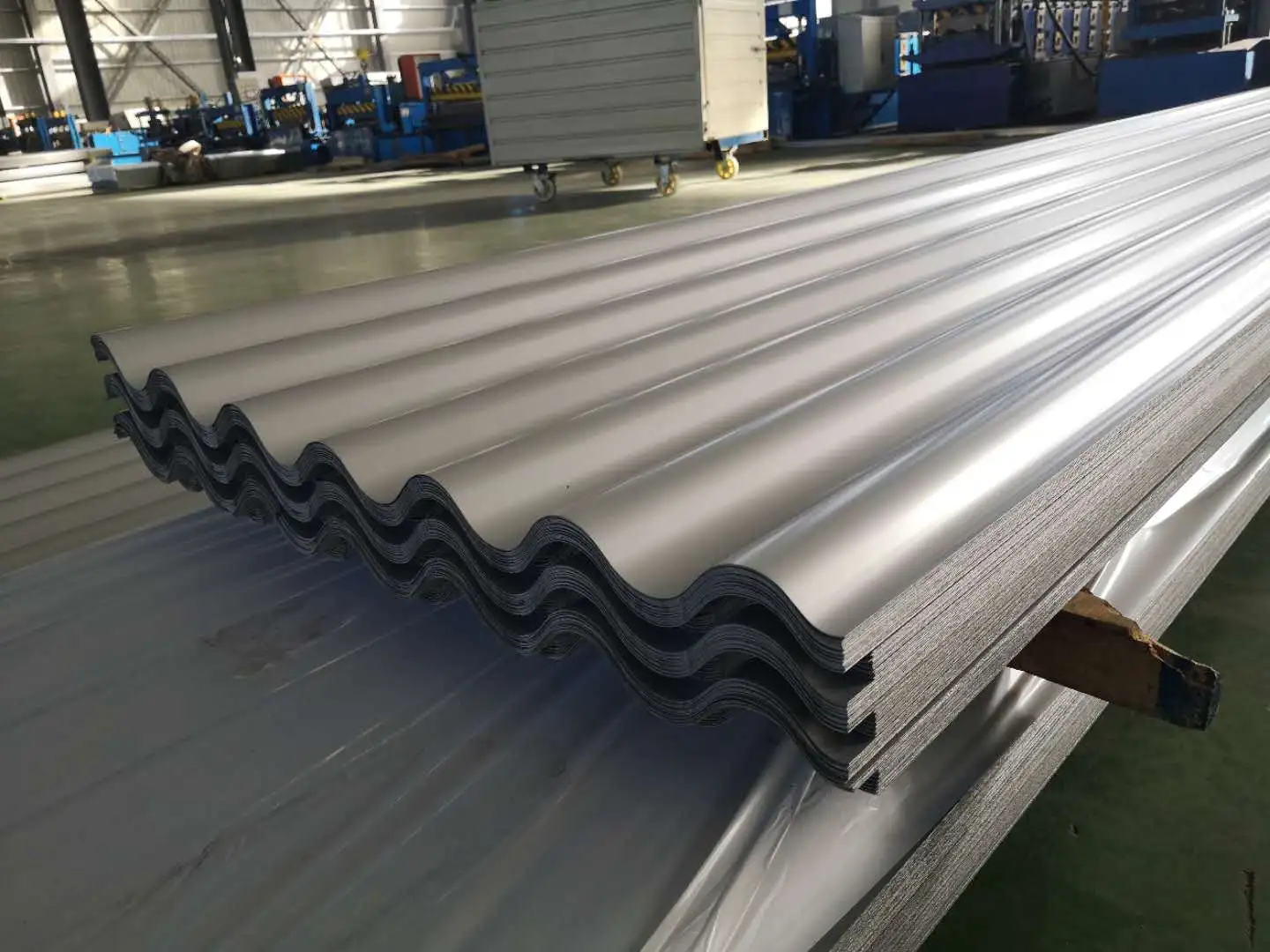

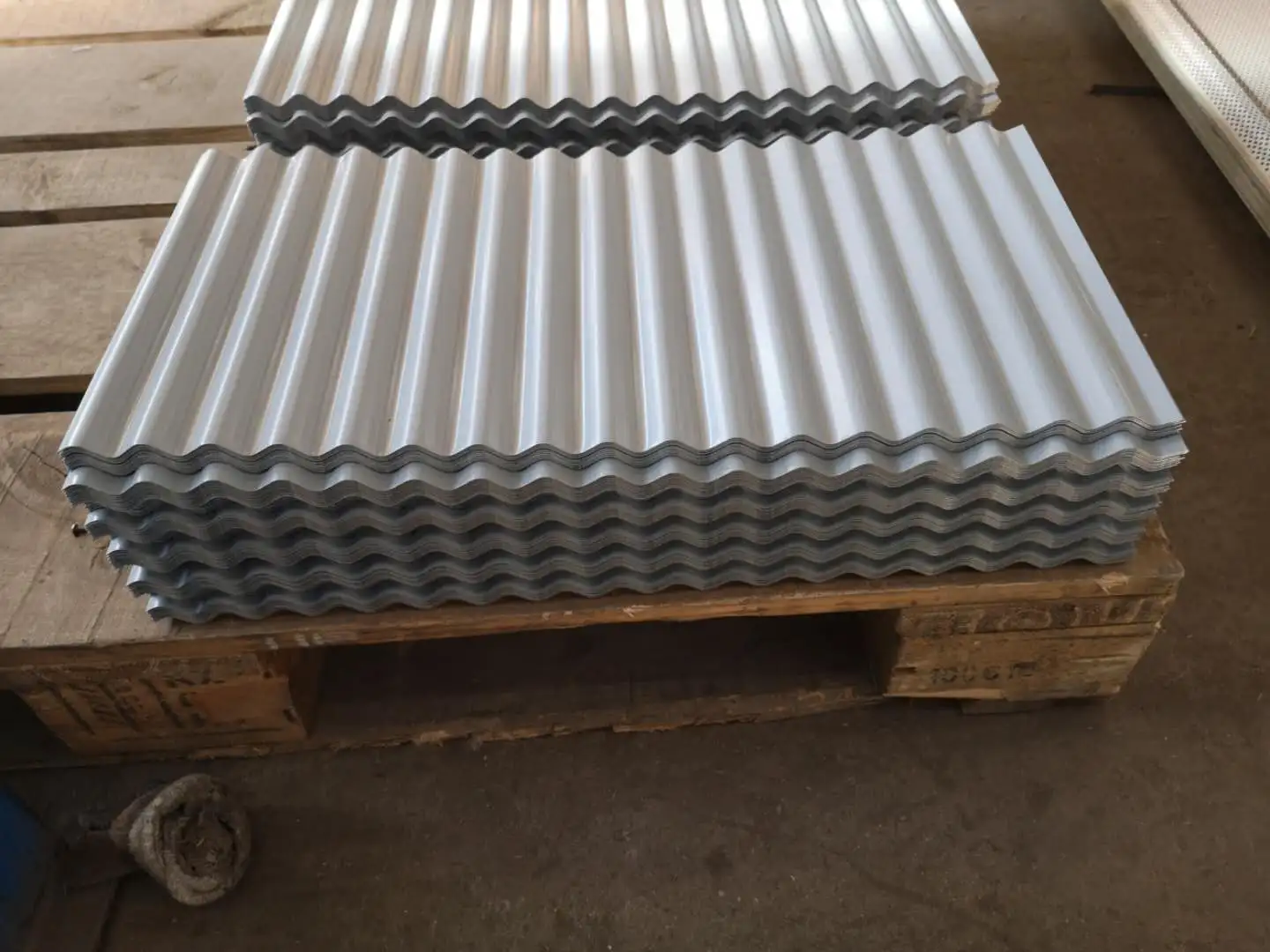

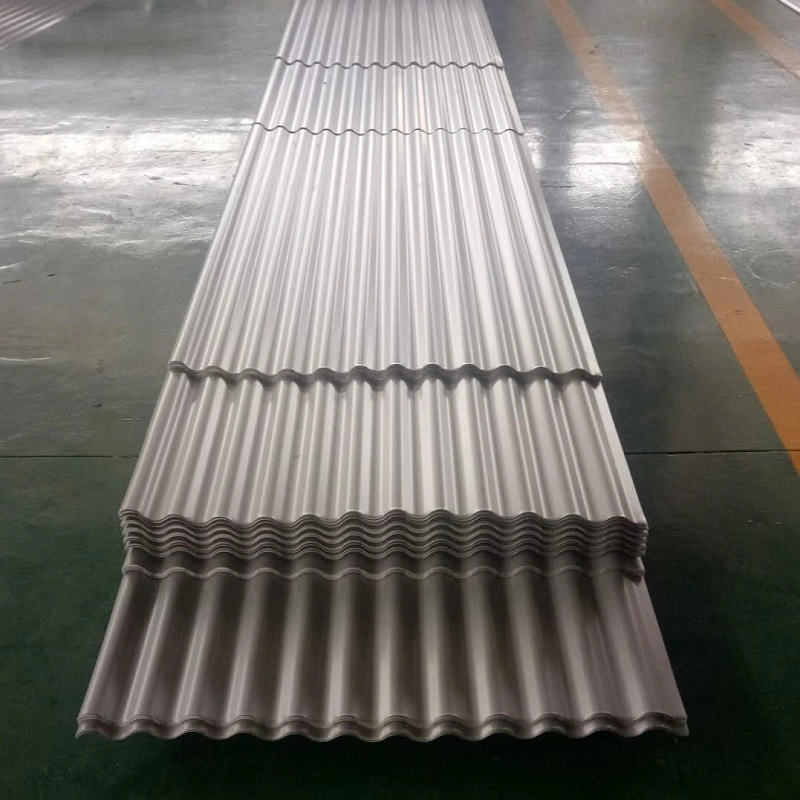

Korrugerede tagplader er arkitektoniske paneler med en bølgelignende profil, kontinuerligt dannet af metalspoler (forbelagte stål- eller legeringsplader) ved hjælp af flertrins koldvalsningsudstyr. Tværsnittet har en kontinuerlig sinusformet bølge eller en næsten-trapezformet korrugering; dette strukturelle design forbedrer markant bøjningsstivheden af ​​den tynde stålplade langs bølgernes retning (parallelt med ribberne), hvilket gør den i stand til at opfylde kravene til belastning og spændvidde på trods af en tykkelse på kun 0,6-1,5 mm.

Med hensyn til valg af underlag kan følgende materialer vælges baseret på driftsmiljø og holdbarhedskrav:

Med hensyn til produktspecifikationer spænder almindelige tykkelser fra 0,6 til 1,5 mm, og effektive dækningsbredder spænder fra 780 til 1.200 mm (afhængigt af profilen); længder kan tilpasses efter projektets krav. Produkterne overholder den nationale standard GB/T 12755-2008 (Profiled Steel Sheets for Building) og relevante internationale standarder.

Verifikation af faktisk ydeevne

1. Verifikation af buede tagkonstruktioner med stor spændvidde

Det metalbuede korrugerede tagkonstruktionssystem blev introduceret fra USA i 1992; den består af en buet tagkonstruktion dannet af rulleformende præcoatede stålspoler. Karakteriseret ved materialeeffektivitet, hurtig konstruktion, store spændvidde og fremragende vandtætning, har denne type struktur oplevet hurtig vækst på mit lands byggemarked. I øjeblikket kan den opnå spændvidder på over 36 meter, hvilket gør den velegnet til bygninger med store rum, der ikke kræver interne understøtninger, såsom lagerbygninger, sportssteder og udstillingshaller. Stålkonstruktionen har en tykkelse på 0,6-1,5 mm, en styrkevurdering på 210-550 MPa og en ultimativ levetid på 40-50 år.

2. Verifikation af tags vandtætning og dræningsydelse

Det sinusformede tværsnitsdesign af korrugerede tagpaneler giver fremragende dræningsevne. I områder med høj nedbør er afløbssystemet særligt kritisk for skråtag, der anvender bølgetag. Korrugeringshøjden og hældningen er optimeret ud fra væskedynamik for at sikre hurtig afstrømning fra dalene til udhænget og derved minimere risikoen for taglækage. I praktiske applikationer bør drænhældningen for bølgepap være mindst 5% for at overholde bygningsvandtætningsstandarder.

3. Verifikation af holdbarhed – 50 års levetid for aluminium-magnesium-mangan-legering

Bølgeplader lavet af aluminium-magnesium-mangan-legering tilbyder fremragende korrosionsbestandighed og selvhelbredende egenskaber med en levetid på op til 50 år. En tæt, beskyttende aluminiumoxidfilm dannes naturligt på materialets overflade, hvilket giver korrosionsbestandighed, der markant overgår galvaniseret stål i havklimaer og industrielle miljøer. Disse paneler er velegnede til strukturer såsom bilforhandlere, moderne industrianlæg, udstillingshaller og film-/tv-produktionsbaser; almindelige tykkelser spænder fra 0,7 mm til 1,2 mm.

4. Verifikation af vindhævningsmodstand

Korrugerede tagpaneler er forbundet til tagrinder via beslag eller fastgørelseselementer, hvor den kontinuerlige sammenlåsende eller overlappende konfiguration af den korrugerede profil skaber et strukturelt system, der er modstandsdygtigt over for vindløft. I buede tagkonstruktioner med lang spændvidde giver kombinationen af ​​panelets buede form og dets korrugerede tværsnit overlegen bæreevne mod vindstyrker, hvilket gør det til et ideelt valg til tagsystemer i tyfonudsatte områder.

Nøglespecifikationer på et øjeblik

Vigtige fordele

Bølgeprofil: Let og alligevel højstyrke: Det sinusformede design forbedrer bøjningsstivheden af ​​tynde plader markant; tykkelser på 0,6–1,5 mm opfylder standardkravene til tagdækning, samtidig med at de reducerer strukturelle belastninger.

Fremragende dræningsydelse: Trugene på den korrugerede overflade danner naturlige drænkanaler, hvilket sikrer jævn vandafstrømning - ideel til bygninger med skrånende tag i områder med høj nedbør.

Forskellige materialer til fleksibelt valg: Valgmulighederne spænder fra økonomisk galvaniseret stål og korrosionsbestandigt Al-Zn-belagt stål til langtidsholdbar Al-Mg-Mn-legering (op til 50 års levetid), hvilket giver mulighed for fleksibelt valg baseret på projektmiljø og budget.

Mulighed for buede strukturer med stort spænd: Brug af et metalbuet bølgetagsystem muliggør søjlefrie rum med stort spænd på over 36 meter, hvilket giver hurtig konstruktion og materialeeffektivitet.

Hurtig installation og effektiv konstruktion: Fabrikspræfabrikation kombineret med montering på stedet – ved hjælp af sømning eller overlappende forbindelsesmetoder – muliggør store daglige installationsarealer og forkorter tagkonstruktionscyklussen betydeligt.

Ansøgninger

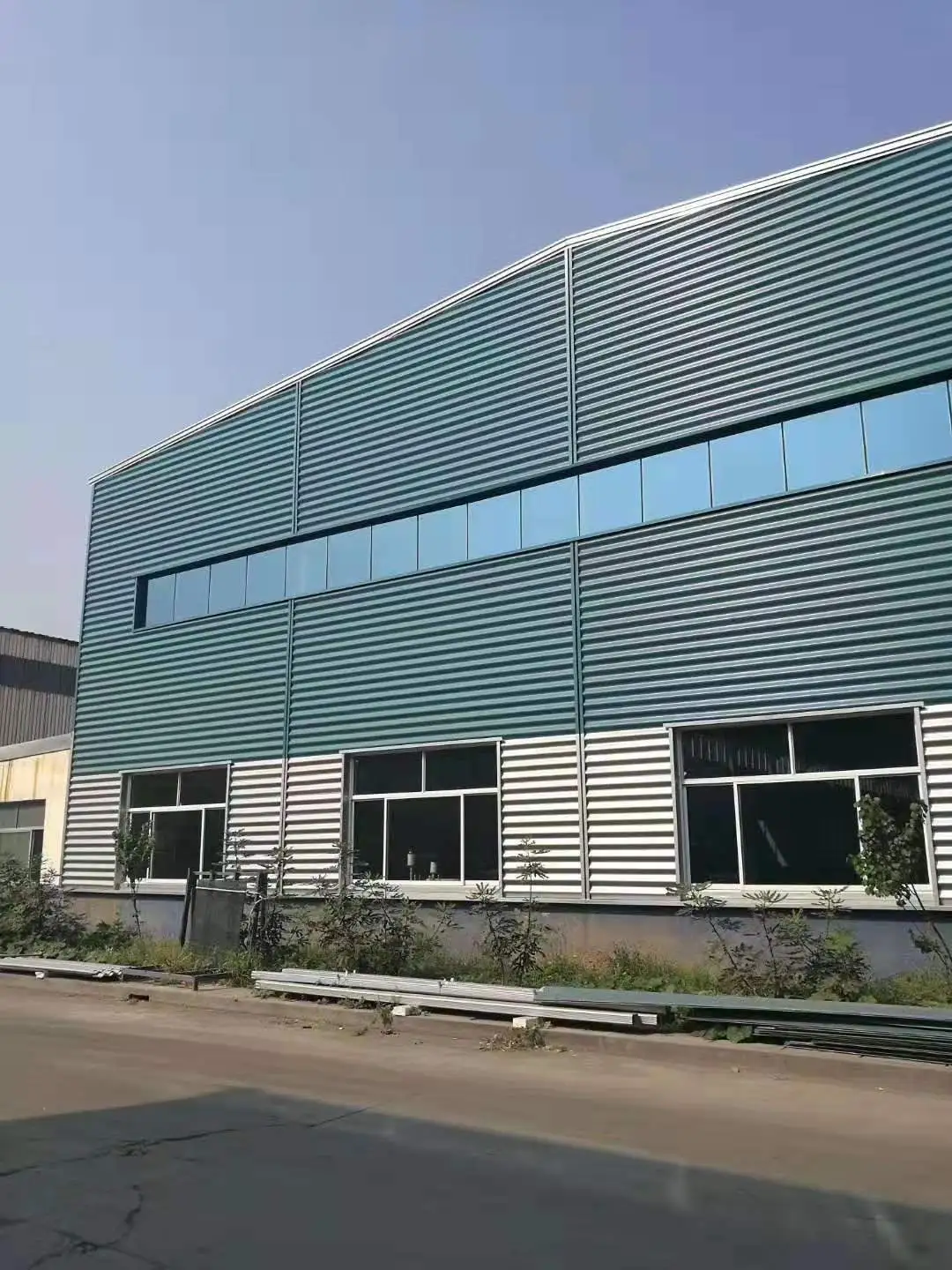

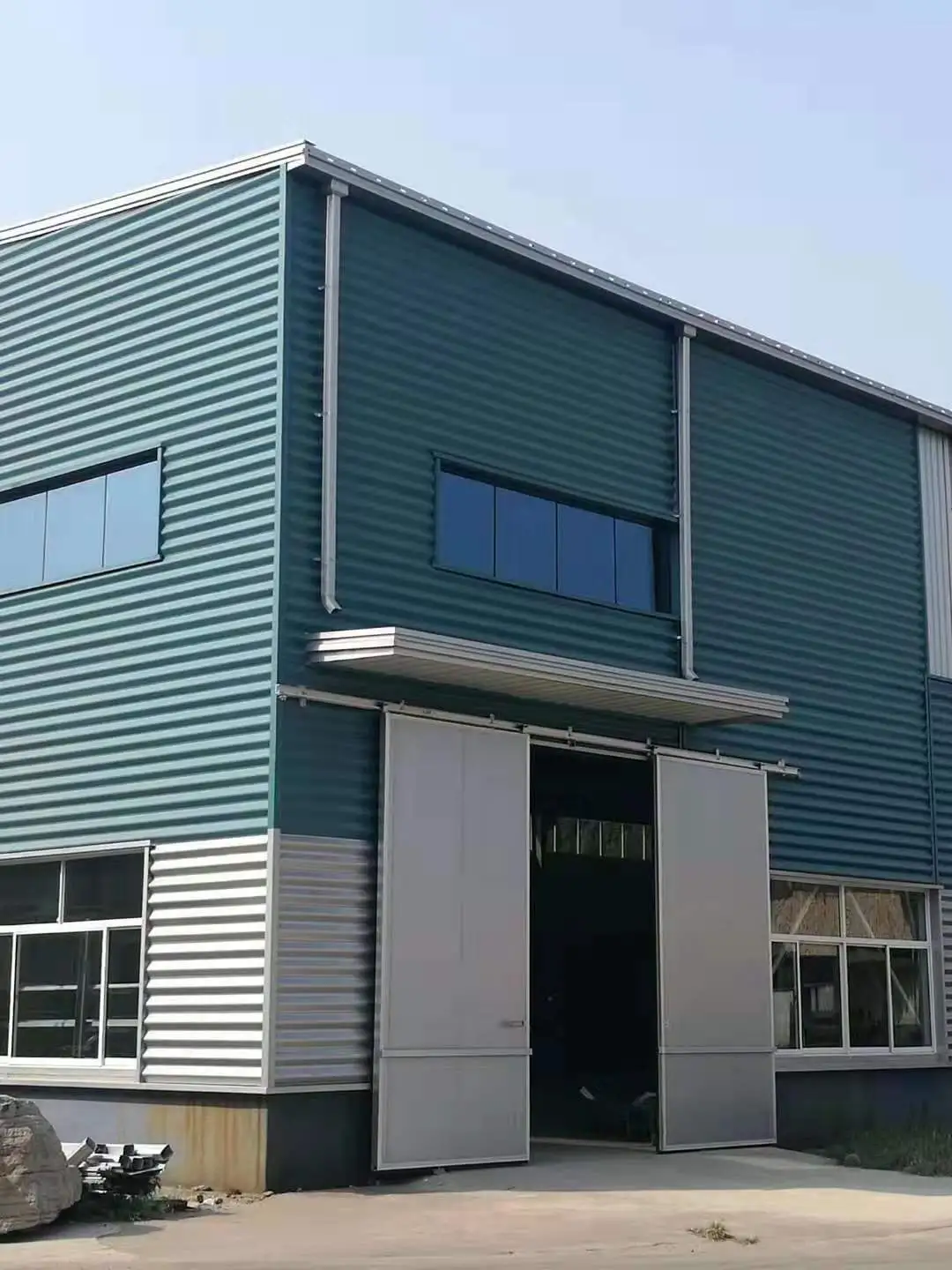

Metaltagsystemer til industrianlæg og logistiklagre (galvaniserede eller farvebelagte bølgeplader).

Hældtag til beboelsesejendomme i områder med høj nedbør (bølgetagsten).

Buede tage til stadioner med store spændvidder, udstillingshaller og film-/tv-produktionsbaser (aluminium-magnesium-mangan bølgeplader).

Vejrbestandig tagdækning til bygninger i kystnære eller korrosive miljøer (Al-Zn legering belagt eller aluminium-magnesium-mangan bølgeplader).

Hvorfor vælge bølgeplader?

Leder du efter effektive, pålidelige tagmaterialer til industrianlæg, varehuse eller strukturer med store spændvidder? Korrugerede tagplader giver et højt styrke-til-vægt-forhold takket være deres sinusformede tværsnitsdesign. De opfylder forskellige vejrbestandighedskrav gennem materialemuligheder såsom galvaniseret stål, Al-Zn legeringsbelægning, farvebelægning og aluminium-magnesium-mangan-legeringer. Ydermere muliggør metalbuede bølgetagsystemer søjlefri indvendige rum med spændvidder på over 36 meter. Disse produkter overholder den nationale standard GB/T 12755-2008 og har vist sig at være effektive i adskillige ingeniørprojekter. Vælg korrugerede tagplader - en optimeret tværsnitsprofil kombineret med fleksibelt materialevalg giver en tagløsning, der balancerer letvægtskonstruktion med enestående pålidelighed.
