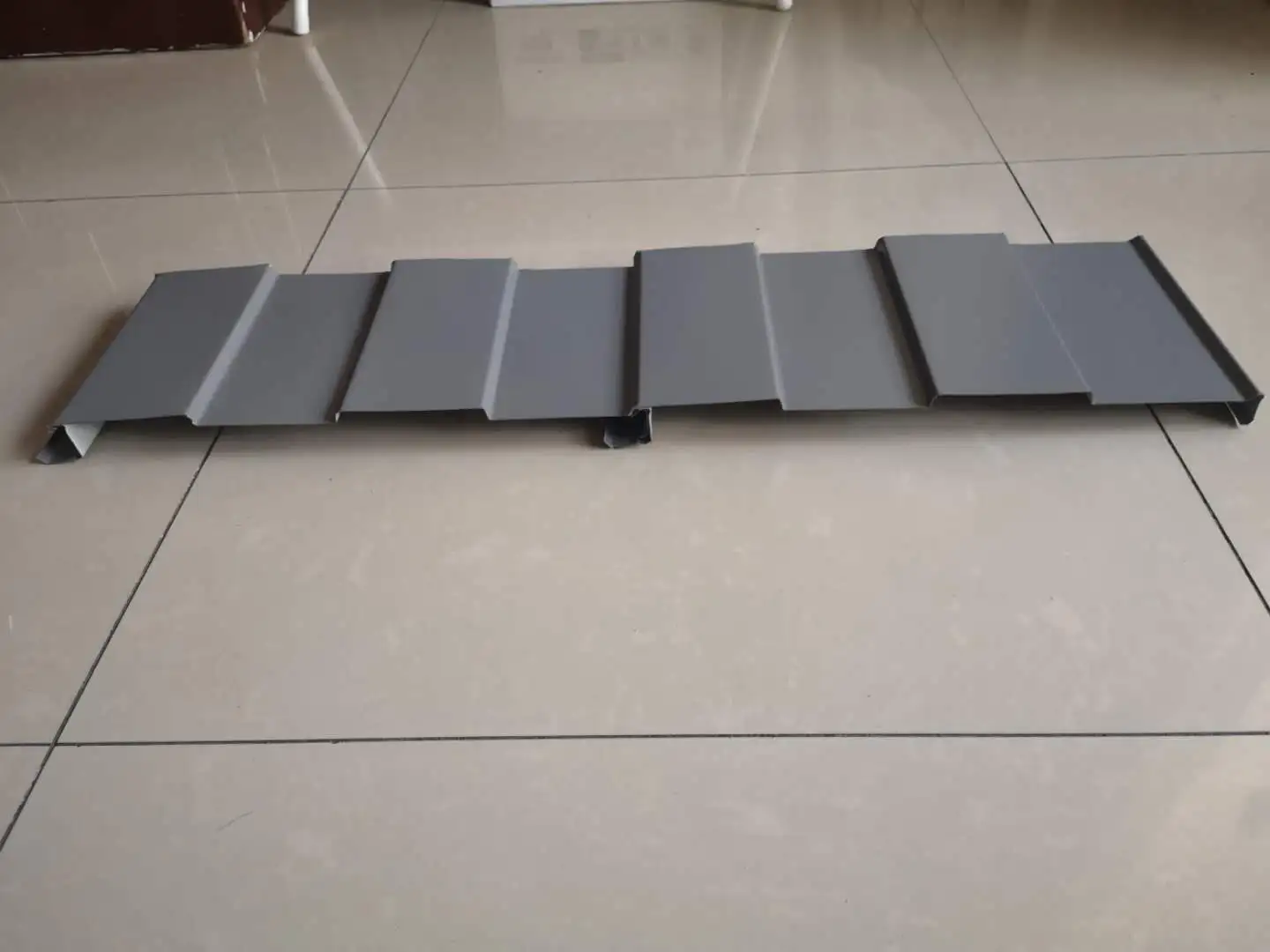

Skjult-fastener farvebelagt stålpanel

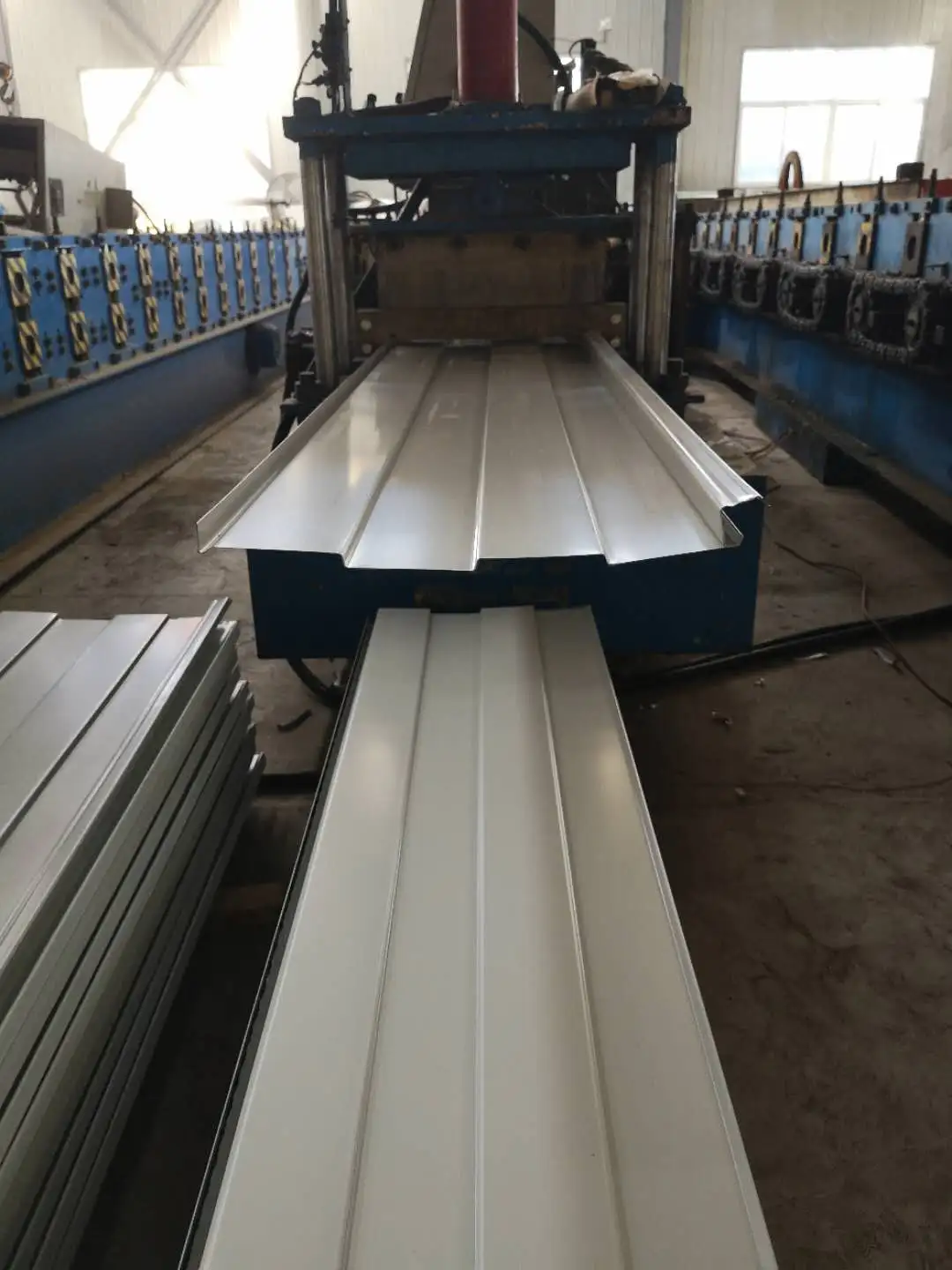

Farvebelagte stålpaneler med skjult befæstelse, også kaldet tagpaneler med skjult befæstelse eller skjult clips, er profilerede plader rulleformet af farvebelagt stål. De er fastgjort til taggarn med matchende galvaniserede eller aluminiumslegeringsbeslag i stedet for synlige skruer. Forbindelsessekvensen involverer fastgørelse af de skjulte beslag til rillerne, indgreb af panelets hunribbe med beslagets centrale ribbe og derefter låsning af sømmen med en symaskine for at skabe en tæt samling mellem tilstødende paneler. SENBO producerer disse profiler på dedikerede rulleformningslinjer og kontrollerer nøgledimensioner såsom ribbehøjde, effektiv bredde og låsedybde under produktionen.

Den største forskel fra standard farvebelagt ståltagbeklædning ligger i fastgørelsesmetoden. Konventionelle paneler er fastgjort med selvskærende skruer, der passerer gennem paneloverfladen, hvilket kræver tætningsmiddel ved hvert skruehul. Skjulte befæstelsespaneler er afhængige af sammenlåsende beslag i stedet, hvilket betyder, at overfladen forbliver fri for gennemføringer. Denne tilgang forbedrer vandtætningen, reducerer langsigtet korrosionsrisiko ved fastgørelsespunkter og giver taget et renere udseende.

Almindelige profiltyper

Tekniske specifikationer

Ydeevnebekræftelse

1. Vandtætningsadfærd

Fordi den farvebelagte stålpaneloverflade med skjulte befæstelser ikke har nogen gennemføringer af befæstelseselementer, undgår systemet en almindelig lækagevej, der findes i tage med udsatte befæstelseselementer. I traditionelle systemer kan tætningsmiddel ved skruehuller ældes og revne over tid, hvilket muliggør indtrængning af vand. Jiaochi 760-profilen med en ribbehøjde på 71 mm og en ribbeafstand på 380 mm hjælper regnvandet med at bevæge sig hurtigt fra dalene til tagskægget. Når sømmene lukkes med en symaskine, giver sidelåsen en kontinuerlig barriere mod vandindtrængning. Fraværet af overfladehuller reducerer også risikoen for korrosion, der starter ved fastgørelseselementer.

2. Vindmodstand

Beslagene, der holder panelerne til løkkene, er designet til at modstå opløftning. Under et 5 MW farve-ståltag solcelleprojekt i Shenzhen Bao'an International Airport nåede vindtrykket på stedet 0,75 kN/m². Udtrækstests på de skjulte clips registrerede en udtræksstyrke på 200 kg, hvilket opfyldte sikkerhedskravene. YX41-250-750 panelet med skjult klip bruger stål med en flydespænding på mindst 550 MPa og en låsedybde på mere end 5,2 mm. Hver sammenlåsende ribbe er forankret af en fastgørelsesclips, som forbedrer tagets evne til at håndtere vind- og snebelastninger.

3. Termisk bevægelseskompensation

Fastgørelsesklemmerne tillader tagpanelerne at glide langs skråningen, når metallet udvider sig og trækker sig sammen med temperaturændringer. Panelerne forbliver i indgreb med clipsene under denne bevægelse, så forbindelsen mellem tag og struktur forbliver stabil. Dette tillader kontinuerlige panellængder ud over 100 meter uden behov for tværgående overlapninger, hvilket er nyttigt til tage med store spændvidder.

4. Installationseffektivitet

Systemet bruger fabrikspræfabrikerede paneler, der låser sammen på stedet. Nogle profiler med skjult klip, såsom CC-750, kræver ikke en specialiseret symaskine, hvilket kan reducere arbejdskraft og forkorte installationstiden. Coil stock kan skæres i længden på arbejdspladsen, hvilket muliggør enkeltpaneler over 100 meter og minimerer antallet af endeomgange. Denne tilgang sænker også risikoen for lækage ved tværgående samlinger.

Designfunktioner

• Overflade uden gennemføringer:Den skjulte beslagsforbindelse fjerner skruehuller fra tagfladen, hvilket mindsker risikoen for utætheder og korrosion ved fastgørelseselementer.
• Stabilt klip engagement:Låsedybden overstiger 5,2 mm og udtræksmodstanden når 200 kg, hvilket giver pålidelig forankring under vindløft.
• Indkvartering af termisk bevægelse:Glidende clips tillader paneler at udvide sig og trække sig sammen langs skråningen, hvilket reducerer den stress, der kan forårsage tagskader over tid.
• Mulighed for lang panel:Enkeltlængder op til 100 meter reducerer tværgående overlapninger og forenkler vandhåndteringen.
• Profilvariant:Optioner som YX51-380-760 og YX50-410-820 dækker forskellige spændvidde og belastningskrav.

Typiske applikationer

• Tagsystemer til industribygninger med stor spændvidde i stålkonstruktioner.
• Offentlige faciliteter såsom lufthavnsterminaler, sportssteder og udstillingscentre.
• Industrielle bygninger med strenge vandtætningsbehov, herunder kraftværker og petrokemiske faciliteter.
• Logistikcentre og lagre, hvor tagets pålidelighed er en prioritet.
• Renoveringsprojekter, der kræver udskiftning af et eksisterende tagsystem.

Anbefalinger på stedet

• Bekræft spindafstanden og justeringen, før panelinstallationen påbegyndes.
• Brug løfteudstyr med bløde sejl for at undgå buler i ribbenene eller ridse belægningen.
• Følg producentens sekvens for indgreb af clips og sømpaneler.
• Kontroller sømmens tæthed efter sømning, og inspicér klemmen, før du fortsætter til næste panel.
• Ved lange paneler planlægges installationsforløbet, så termisk bevægelse ikke begrænses i faste punkter.

Almindelige spørgsmål

Hvordan håndterer tagdækning med skjult befæstelse regnvand uden fugemasse i sømmene?

Sidelåsen er udformet mekanisk med en symaskine. Den resulterende samling er tæt nok til at modstå vandindtrængning under normale forhold. Korrekt taghældning og drændesign hjælper også med at flytte vandet væk fra sømmene hurtigt.

Kan skjulte befæstelsespaneler bruges på buede tage?

De fleste skjulte befæstelsesprofiler er beregnet til tage med lige eller meget stor radius. Den mindste krumningsradius afhænger af panelprofilen og materialetykkelsen. For buede applikationer skal du kontakte producenten før bestilling.

Hvad er fordelen ved et panel uden synlige fastgørelseselementer?

Udsatte fastgørelseselementer kræver tætningsmiddel ved hvert skruehul. Over tid kan fugemasse nedbrydes og skabe lækageveje. Skjulte fastgørelseselementer eliminerer dette vedligeholdelsespunkt og reducerer risikoen for vandindtrængning og korrosion omkring skruehuller.

Hvordan verificeres modstand mod vindløft for et specifikt projekt?

Udtrækstest på clipsene kan udføres på stedet eller i et laboratorium. Den målte værdi skal sammenlignes med den designmæssige vindløftbelastning for bygningsstedet. Leverandører kan levere testdata eller hjælpe med projektspecifik verifikation.

Eftersyn og dokumentation

Før forsendelse kontrolleres paneler for profilgeometri, låsedybde, overfladebelægningstilstand og dimensionsnøjagtighed. Møllecertifikater for basisstålet bør være tilgængelige sammen med rapporter for klips udtrækningsstyrke, når det kræves. Under installationen hjælper stikprøvekontrol af sømindgreb og clipsjustering med at sikre ensartet kvalitet.

Faktorer, der skal evalueres før bestilling

• Bestem den designmæssige vindlast og kontroller, at det valgte profil og clipssystem kan opfylde kravet.
• Bekræft, at taghældningen er tilstrækkelig til den valgte panelprofil og afvandingslayout.
• Hvis der planlægges lange sammenhængende paneler, skal du kontrollere, at strukturen kan optage termiske bevægelser ved udhæng og højderyg.
• Ved renoveringsprojekter skal du inspicere den eksisterende purlin-tilstand og -afstand for at bekræfte kompatibilitet.
