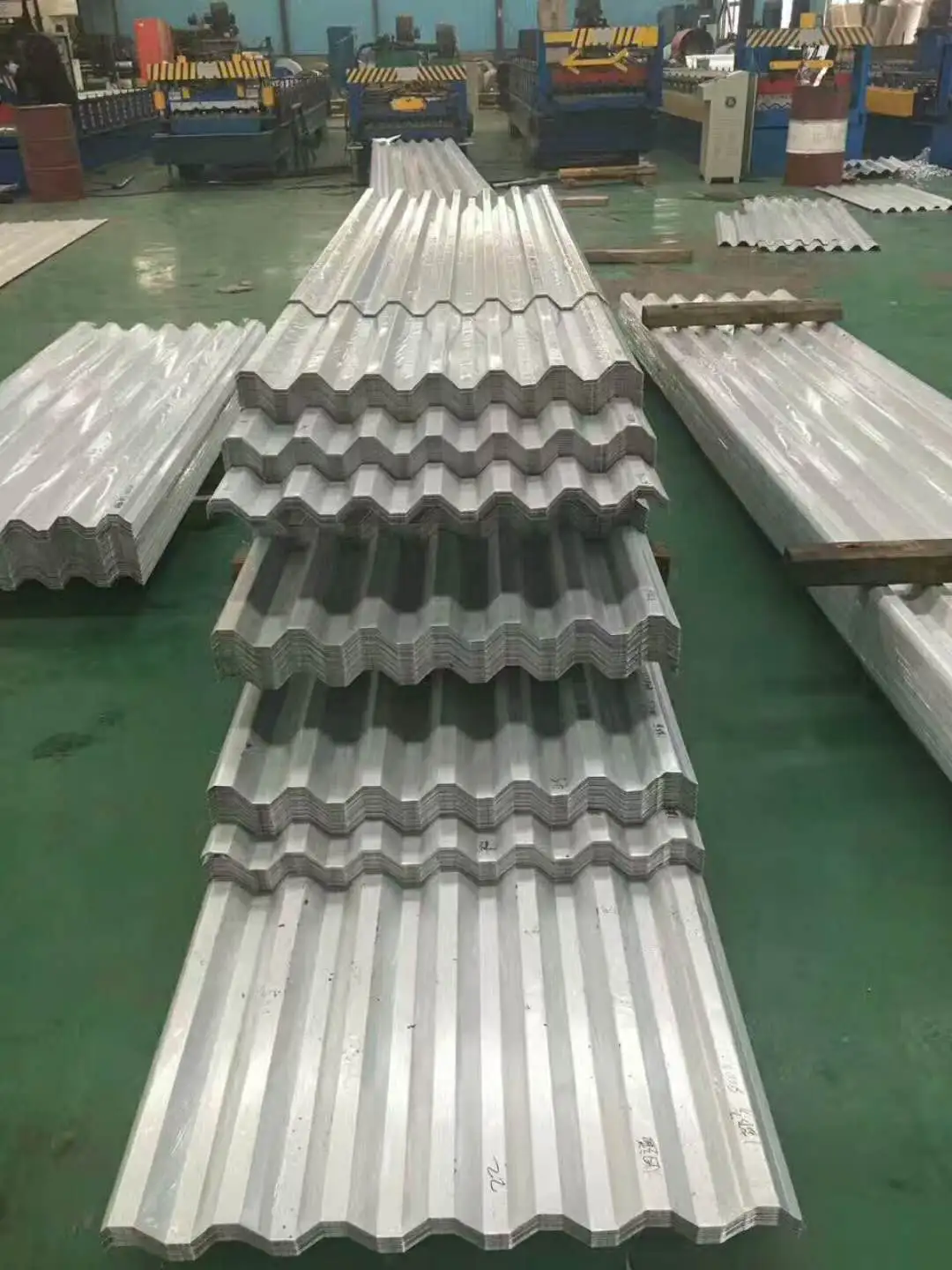

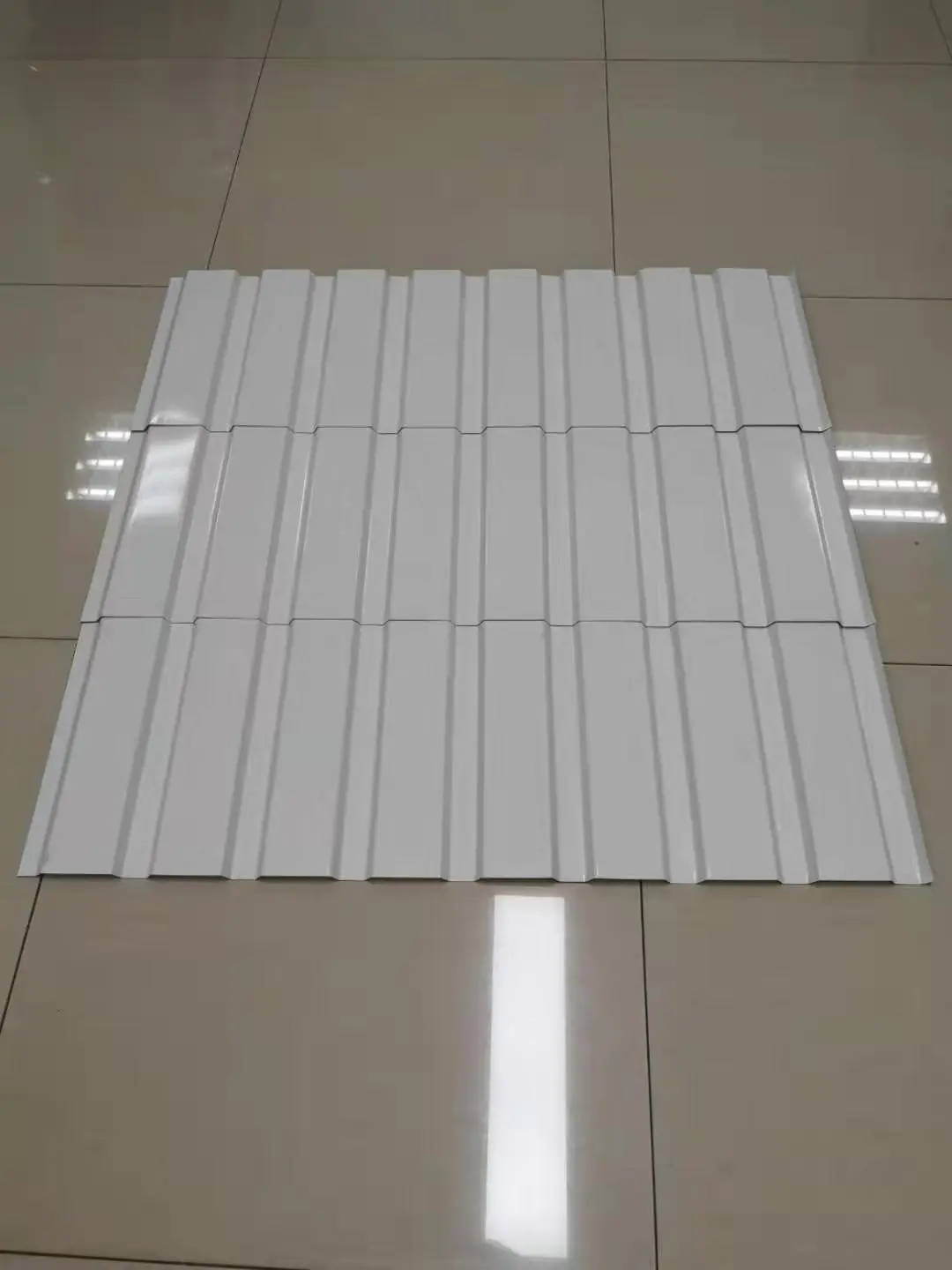

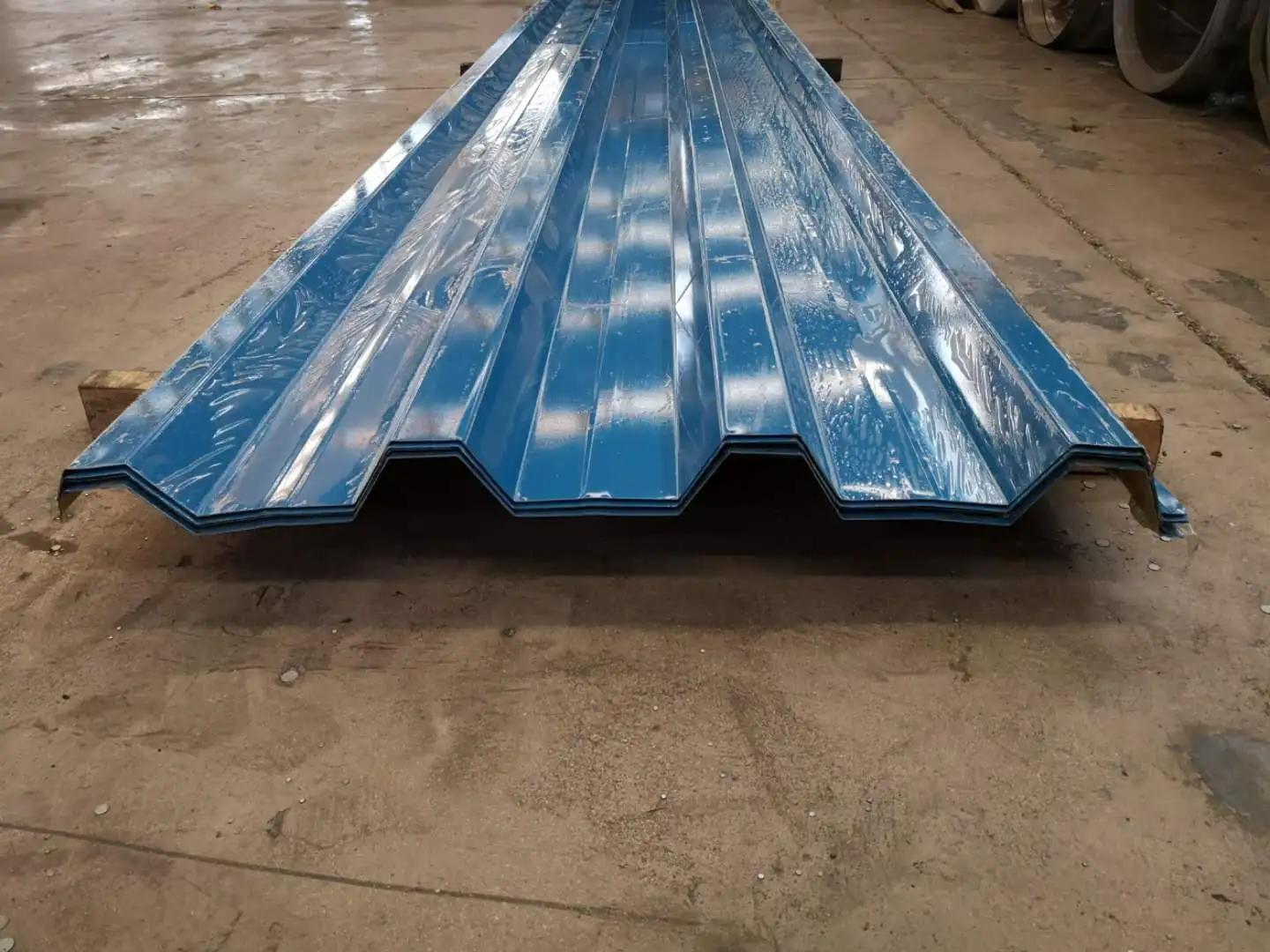

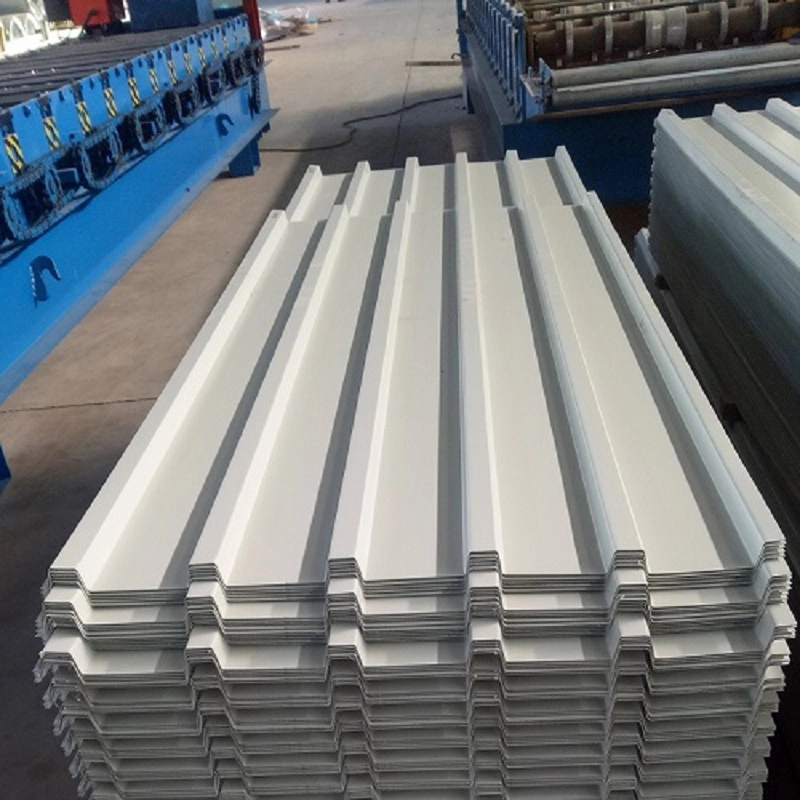

Farvebelagte profilerede stålplader fremstilles ved koldvalseformning af farvebelagte stålspoler til korrugerede profiler. De tjener som tagdækning, vægbeklædning og indvendig eller udvendig dekoration til industribygninger, lagerbygninger og stålkonstruktioner med store spændvidder. Hver plade består af et stålsubstrat, der giver mekanisk styrke, en metallisk belægning, der fungerer som en korrosionsbarriere, og en organisk belægning, der giver vejrbestandighed og udseende. SENBO driver flere rulleformningslinjer til disse profiler med intern kontrol af profilgeometri, belægningstykkelse og uædle metalkvalitet.
Råmaterialet er koldvalsede eller varmvalsede stålbånd, typisk leveret i en 1000 mm bredde serie. Flydestyrkegrader inkluderer 250 MPa, 280 MPa, 320 MPa, 350 MPa og 550 MPa. Belægningsstrukturen overholder GB/T 12754. En almindelig konfiguration bruger to lag topcoat på forsiden og et lag på bagsiden. Polyester (PE) eller fluorcarbon (PVDF) belægninger vælges i henhold til den nødvendige vejrbestandighed. Den specifikke belægningstype bekræftes på bestillingstidspunktet.
Almindelige tykkelser spænder fra 0,4 mm til 1,6 mm. Tag- og vægbeklædning bruger typisk minimum 0,5 mm til 0,6 mm, mens vigtige bygningsdele ikke bør være mindre end 0,6 mm. Bærende gulvbeklædning kan kræve tykkelser op til 2 mm eller 3 mm. Korrugeringshøjder varierer fra 10 mm til 200 mm. For uafstivede sektioner skal højde-til-tykkelse-forholdet helst holdes under 200. Effektiv bredde afhænger af profilen. Udbredte profiler omfatter YX35-125-750 (35 mm ribbehøjde, 750 mm effektiv bredde), Jiaochi 760 (YX51-380-760) og Jiaochi 820.
| Ydelsesindikator | Parameter / Specifikation | Grundlag eller Bemærkninger |
|---|---|---|
| Executive Standard | GB/T 12755-2008 | Profilerede stålplader til bygning |
| Belægning Standard | GB/T 12754 | Farvebelagte stålplader og bånd |
| Almindelig Tykkelse | 0,4–1,6 mm | Tagdækning minimum 0,6 mm for nøglebygninger |
| Rib højdeområde | 10–200 mm | Højde-til-tykkelse-forhold fortrinsvis ≤200 |
| Udbyttestyrke | 250-550 MPa | 250 MPa og 350 MPa almindelig; 550 MPa til snap-lock profiler |
| Dødvægt | 6-10 kg/m² | Letvægts konvolut |
| Basearks bredde | 1000 mm almindelig | 600 mm, 1000 mm og 1200 mm serier tilgængelige |
| Anbefalet taghældning | 2–5 % for kontinuerlig længde | Nedbøjningsgrænse l/300 |
| Belægningskrav | Varmgalvaniseret ≥90/90 g/m²; Al-Zn belagt ≥50/50 g/m² | Medmindre andet er angivet |
Profilerede farvestålplader vejer mellem 6 kg/m² og 10 kg/m², hvilket er væsentligt lavere end traditionel beton- eller murbeklædning. Flydestyrken varierer fra 250 MPa til 550 MPa, hvilket giver god membranstivhed og belastningskapacitet. På Huangshi Daye Special Steel hovedværkstedet blev YX114-333-666 profilerede tagplader med en tykkelse af uædle metal på 0,8 mm installeret over et areal på 13.200 m² for BC-spændet alene, hvilket bekræfter egnetheden til store industritage.
Produktet understøtter både fabrikspræfabrikation og rulleformning på stedet. På Anhui Chaolong Optoelectronics fabriksprojekt producerede køretøjsmonterede rulleformemaskiner plader på stedet, hvilket muliggør øjeblikkelig installation og forhindrer transportskader. Ledde bomlifte hjalp med positionering, øgede installationseffektiviteten med 70 % og reducerede manuelt arbejde i store højder med 60 %. Projektet dækkede mere end 76.000 m². Til det lukkede lagerskur på Yugang Material Yard i Lanzhou, den største spændvidde rørformede spærkonstruktion i det nordvestlige Kina, brugte tagpaneler 0,6 mm tykt højstyrke varmgalvaniseret stål med en farvet profileret finish. Installation med lang spændvidde reducerede antallet af tagoverlapninger.

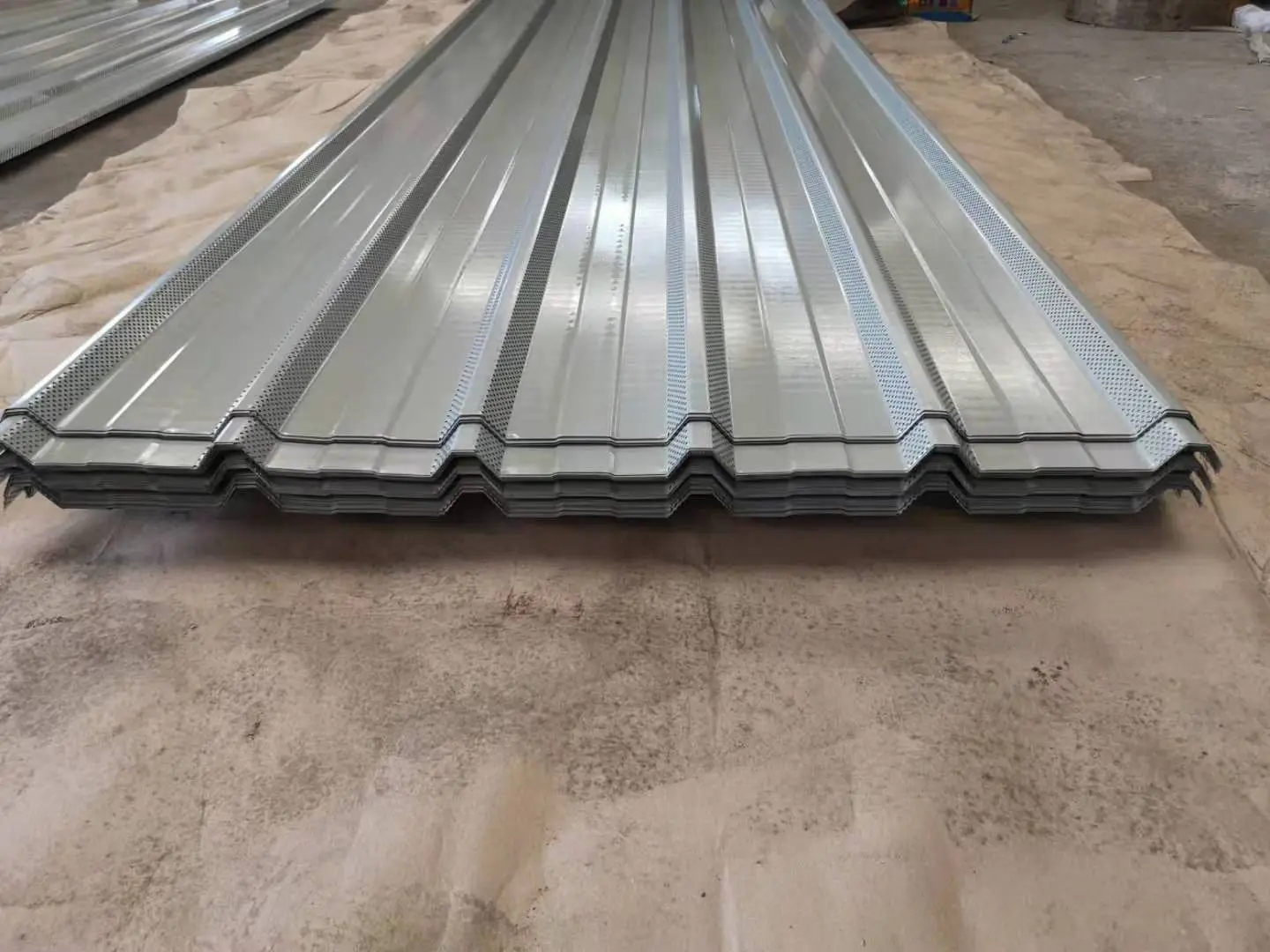

Den udvendige belægning giver selvrensende egenskaber og langsigtet vejrbestandighed. Belægningssystemer kan justeres, så de passer til korrosive miljøer. For varmgalvaniserede underlag er en dobbeltsidet belægningsvægt på mindst 90 g/m² pr. side standard, medmindre andet er angivet. For aluminium-zinklegeringsunderlag er minimum 50 g/m² pr. side. Når bundpladen på et komposittag fungerer som en perforeret lyddæmpende plade, skal hulstørrelse og -afstand bestemmes ved akustisk udformning.
GB/T 12755-2008 specificerer materialevalg, profilkonfiguration, tekniske krav, dimensionelle tolerancer og kvalitetskontrol for profilerede stålplader. For at undgå synlige farvevariationer er det tilrådeligt at bestille alle plader til et enkelt tag- eller vægprojekt fra samme produktionsparti.
Ribbens højde påvirker bøjningsstivheden og spændingsevnen. Ved korte spændvidder kan lave ribber som 35 mm være tilstrækkelige. Ved længere spændvidder eller højere belastninger kræves dybere profiler såsom 51 mm eller mere. Profilen bør vælges ud fra spændviddetabeller og designberegninger, ikke ud fra udseende alene.
En hældning på 2% til 5% er typisk for ark med kontinuerlige længder uden endeoverflader. Lavere skråninger øger risikoen for damvand, hvilket kan forkorte belægningens levetid. Lokal nedbørsintensitet og dræningsdesign bør også overvejes.
Ja, mange profiler kan bues til en stor radius ved rulleformning eller kantpressning. Minimumsradius afhænger af pladetykkelse, ribbegeometri og belægningstype. Tidlig koordinering med producenten anbefales.
Til kystnære eller korrosive industrimiljøer foretrækkes et Al-Zn-belagt substrat med mindst 50 g/m² pr. side, og en PVDF-topcoat er ofte specificeret. Under meget aggressive forhold kan højere belægningsvægte eller yderligere beskyttelsesforanstaltninger være nødvendige.
Leverandører bør levere mølletestcertifikater for basisstål- og belægningstykkelsesregistreringer. Profildimensioner og overfladetilstand kontrolleres under produktion og før forsendelse. For projekter, der kræver specifik vindløft eller strukturel ydeevne, kan testrapporter eller beregninger leveres efter anmodning.
