Åbent rib gulvterrasse

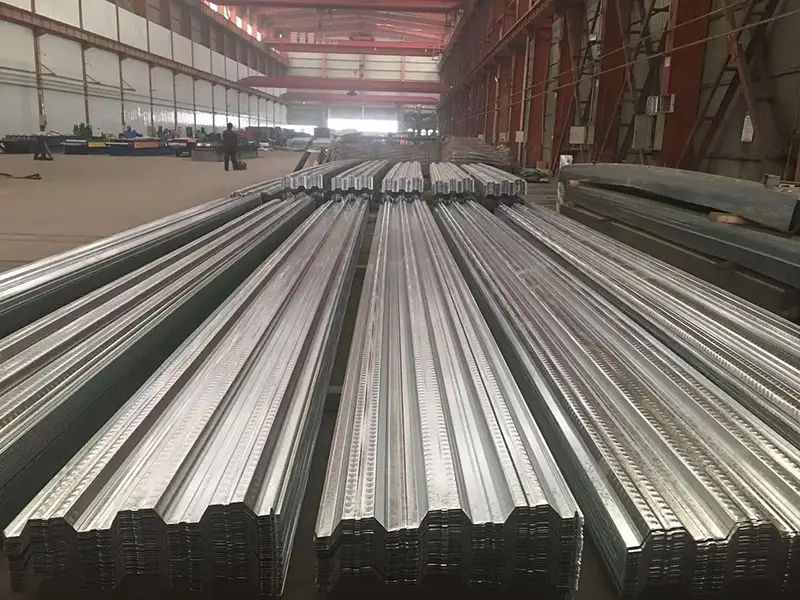

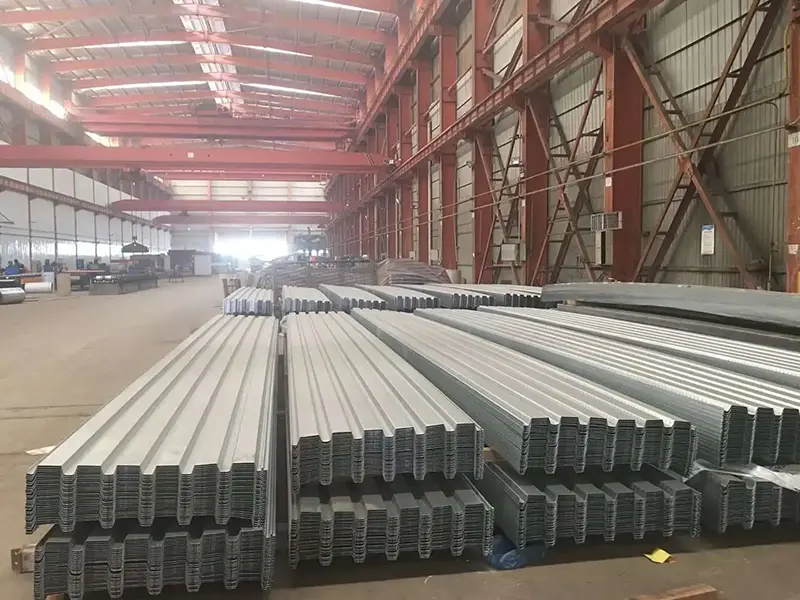

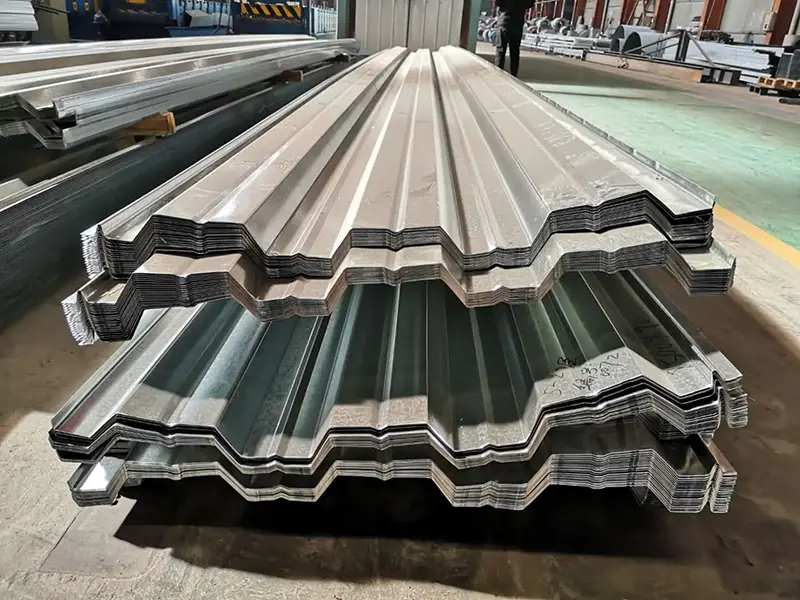

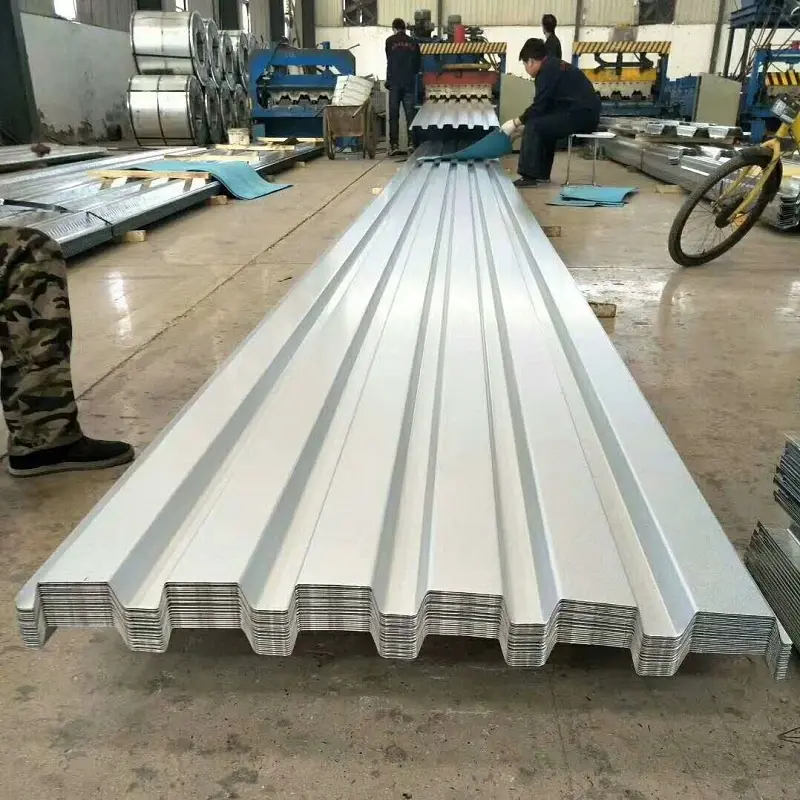

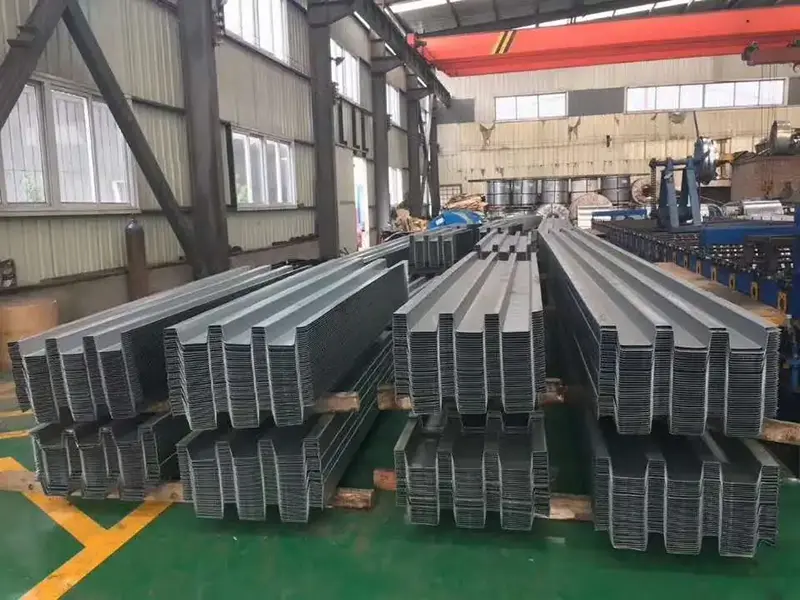

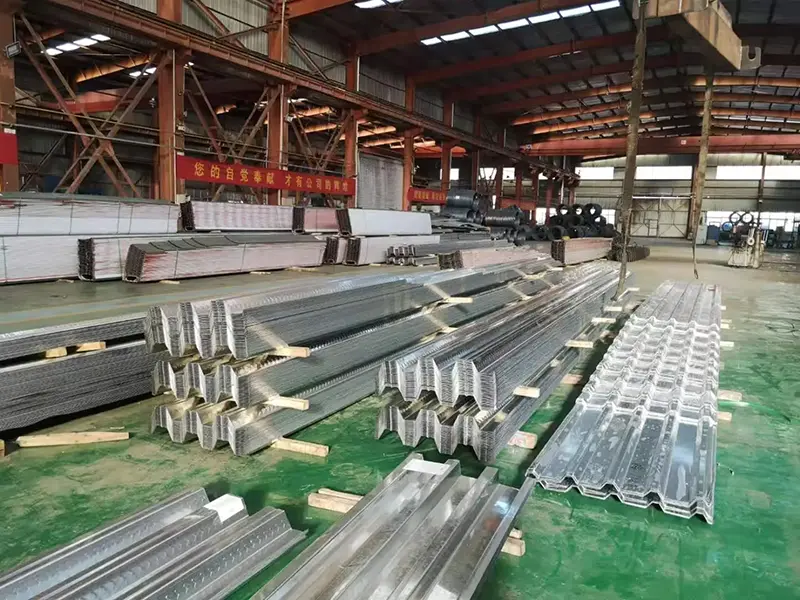

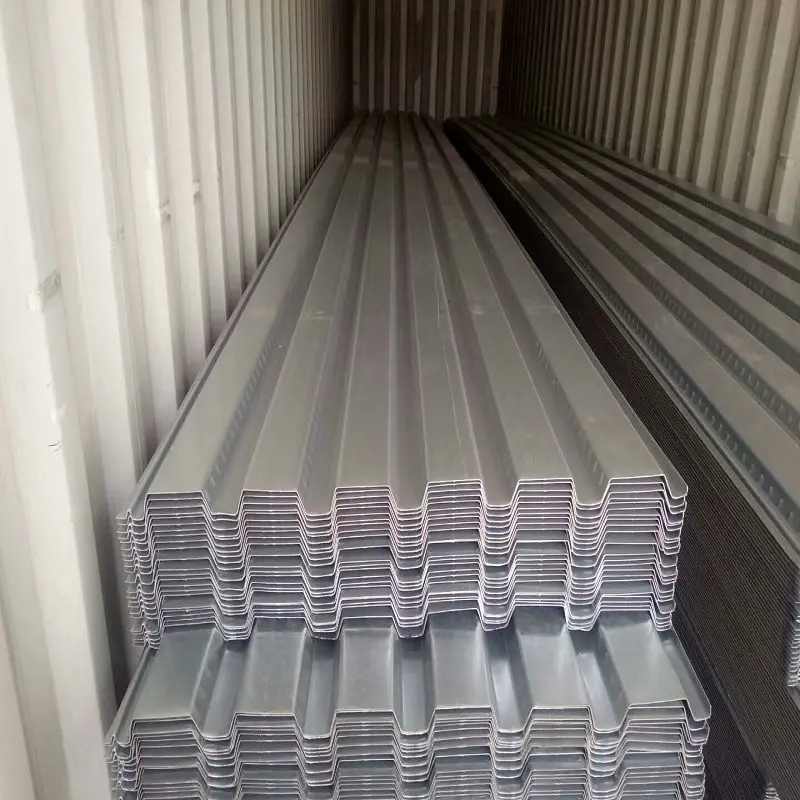

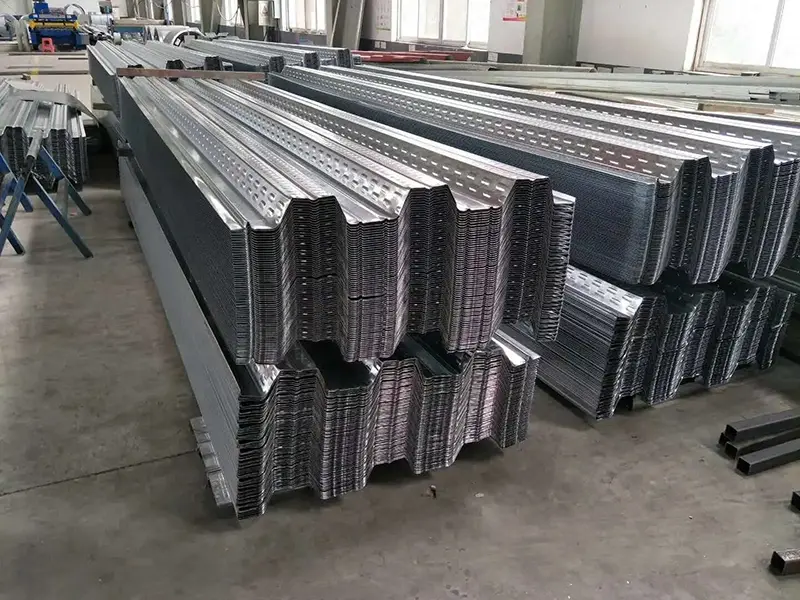

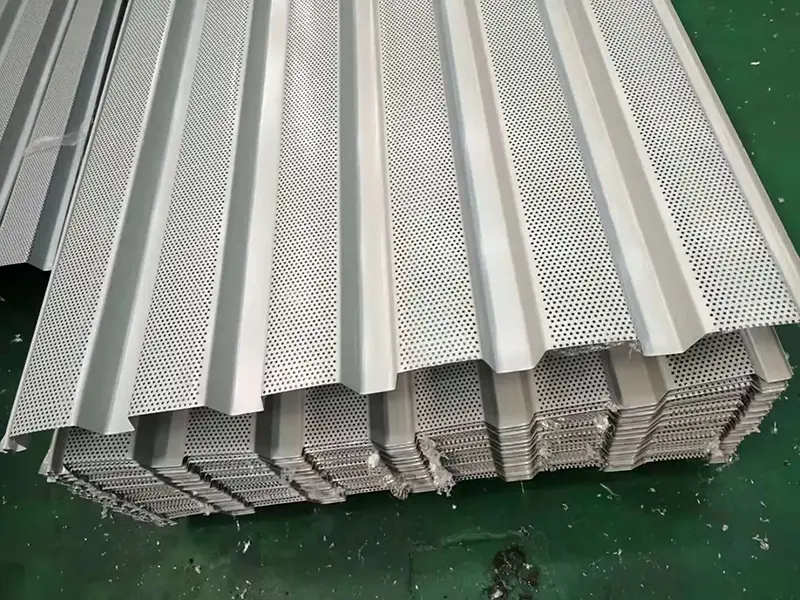

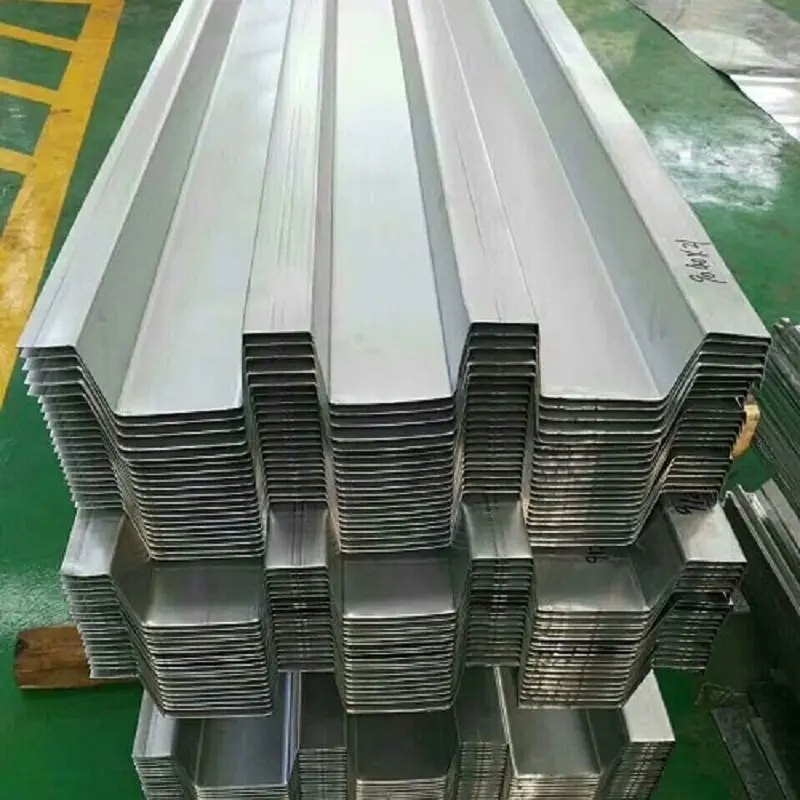

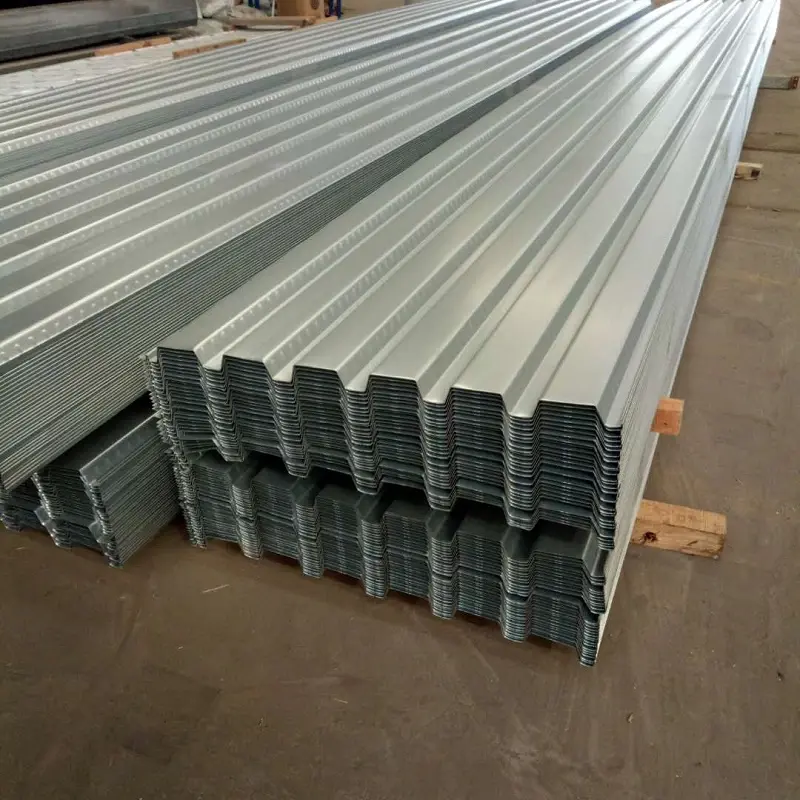

Open-Rib Floor Decking er en koldformet bølgeplade lavet af varmgalvaniseret eller Al-Zn-belagt stålplade. Den har et åbent V-, U- eller trapezformet tværsnit, med toppen af ​​ribbenskanalen åben. Dette design gør det nemmere at placere armeringsstænger, føre forsyningsledninger og støbe beton på stedet.

SEBNO Byggematerialerleverer gulvbeklædning med åben profil som en del af sit produktsortiment af stålkonstruktioner. Panelerne fungerer som permanent forskalling under byggeriet og arbejder senere sammen med betonpladen som trækarmering.

Grundmaterialer og overfladebehandling

Grundmaterialet er højkvalitets kulstofstrukturstål eller lavlegeret stål fra store indenlandske producenter som Shougang, Angang, Hangang, Tanggang, Baosteel og WISCO. Belægningsvægt varierer typisk fra 60 til 275 g/m², med et maksimum på 600 g/m² tilgængeligt til krævende miljøer.

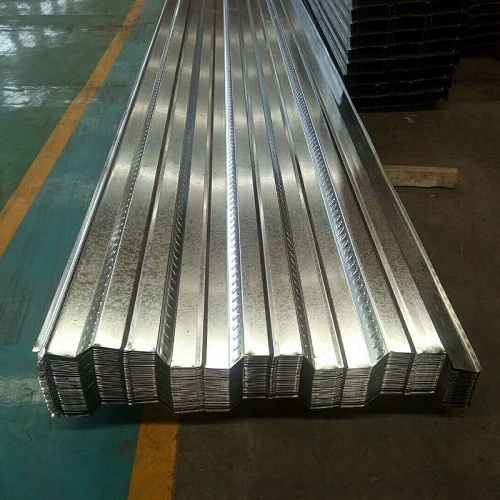

Almindelige udbyttegrænser omfatter 250 MPa, 280 MPa, 320 MPa og 350 MPa og kan nå op til 550 MPa. Overfladen kan være præget for at forbedre bindingen med beton, hvilket hjælper med at etablere pålidelig kompositvirkning mellem ståldækket og pladen.

Hvordan systemet er installeret

Under konstruktionen lægges dækpladen over stålbjælker og sikres i enderne med fuldgennemtrængende punktsvejsninger. Mellemforbindelser bruger forskydningsbolte svejset gennem dækket ind i stålbjælken. Tilstødende paneler er sammenføjet med specialiserede spændeværktøjer, der låser de prægede forbindelsespunkter.

Beklædningen understøtter selvvægten af ​​den våde beton og konstruktionsbelastninger i byggefasen. Efter at betonen er hærdet, fungerer den sammen med pladen som et sammensat system, der fungerer som trækarmering i strukturelle beregninger.

Profilmuligheder og tekniske data

Serien med åben profil dækker et bredt udvalg af profiler. Tabellen nedenfor viser repræsentative parametre for flere almindelige modeller.

Konstruktionsydelse og validering

1. Unshored Span Capability

Under betonstøbning skal pladen understøtte konstruktionsbelastninger ved hjælp af sin egen styrke og stivhed. For YX60-263-790-modellen fremstillet af Q345-stål med en tykkelse på 1,2 mm, er det maksimale ushorede spænd for en tre-span kontinuerlig 120 mm tyk kompositplade 2,65 m. Den 0,8 mm tykke YX51-250-750-model har et anvendeligt spændvidde på 2,5-3,0 m.

Denne ushore-funktion tillader samtidig installation på tværs af flere etager, hvilket muliggør etapevis betonstøbning og en hurtigere overordnet konstruktionssekvens.

2. Bæreevne for kompositplader

Når ståldækket og beton virker sammensat gennem prægninger og forskydningsbolte, øges bæreevnen betydeligt. For eksempel har en konfiguration med YX60-263-790 (1,0 mm tyk) med Q235 stålbjælker og en 100 mm tyk C30 betonplade en bøjningskapacitet på 21,71 kN·m. Anvendes Q345 stål i stedet, stiger kapaciteten til 29,77 kN·m. Kapacitetsværdier for andre betonkvaliteter, pladetykkelser og stålkvaliteter kan beregnes ved hjælp af disse parametre.

3. Nøgle konstruktionsprocedurer

Flere procedurer kræver opmærksomhed under installationen. Belægningsender skal forbindes med stålbjælker med fuldgennemtrængende punktsvejsninger. Mellemforbindelser bruger studsvejsning gennem dæk. Tilstødende plader låses sammen på prægede punkter ved hjælp af en specialiseret krympetang. I buede områder anbefales plasmaskæring for at holde kanterne glatte og bevare den galvaniserede belægning.

Det originale design specificerer en svejseafstand på 305 mm, men denne kan reduceres under konstruktionen for at forhindre deformation under gangtrafik eller betonstøbning. Negativ momentarmering skal også installeres i udkragede sektioner i henhold til designspecifikationerne for at forhindre revner.

Tekniske fordele i praksis

1. Permanent forskalling.Beklædningen erstatter traditionel træforskalling, så der ikke er behov for montering, afisolering eller afstivning. Dette fremskynder byggeplanen.

2. Let med høj styrke.Stålforbruget er ca. 9–10 kg/m² for 0,8 mm tykke plader med et optimalt spænd på 2,5–3,5 m. Beklædningen fungerer også som trækforstærkning i kompositgulvsystemet.

3. Effektiv sekventiel konstruktion.Paneler kan lægges på tværs af flere etager på samme tid, og beton kan støbes i etaper. Dette forkorter den overordnede projekttidslinje markant.

4. Praktisk Utility Routing.Den åbne ribbeprofil tillader direkte installation af ledninger og ledninger uden sekundær slids eller kanalføring.

5. Korrosionsbestandighed og genanvendelighed.Den galvaniserede belægning yder rustforebyggelse under både bygge- og servicefaser. Stålmaterialet er fuldt genanvendeligt ved slutningen af ​​dets levetid.

Design og installationsovervejelser

For spændvidde og belastningskrav:Vælg profil og tykkelse baseret på de ushorede spændingstabeller og sammensatte pladebelastningsberegninger. Større belastninger eller længere spændvidder kan kræve tykkere paneler eller højere stålkvaliteter.

For hjælpeprogram routing:De åbne ribber gør det nemt at føre ledninger og ledninger, men layoutet bør koordineres med forstærkningens placering for at undgå konflikter.

For buede eller uregelmæssige områder:Plasmaskæring foretrækkes frem for klipning for at opretholde kantkvalitet og galvaniseret belægningsintegritet.

Under svejsning:Følg den specificerede svejseafstand for punktsvejsninger og forskydningsbolte. Tættere afstande kan bruges midlertidigt for at forhindre deformation under konstruktionen, men det strukturelle design skal respekteres ved endelige forbindelser.

Typiske projektansøgninger

1.Kompositgulvsystemer til stålkonstruktioner i flere etager og højhuse.

2.Gulvkonstruktioner til industrianlæg og logistiklagre.

3.Stort spændvidde gulvprojekter, herunder kommercielle komplekser og parkeringsstrukturer.

4.Stålkonstruktionsprojekter, der kræver hurtig konstruktion og iscenesatte arbejdsgange.

Ofte stillede spørgsmål

1. Hvordan adskiller åben-profil og lukket-profil terrasser sig med hensyn til brandmodstand?

Beklædning med lukket profil giver generelt bedre brandmodstand, fordi ribberne er helt lukkede, og betonen omgiver stålet mere fuldstændigt. Åben profildæk kan kræve yderligere brandsikringsforanstaltninger, afhængigt af projektets brandklassificering. Brandprøvning bør gennemgås for hver profiltype.

2. Kan dæk med åben profil bruges uden midlertidig afstivning?

Ja, mange åbne profilmodeller er designet til installation uden land inden for specificerede spændvidder. For eksempel kan YX60-263-790 med 1,2 mm Q345 stål spænde op til 2,65 m ushore for en tre-span kontinuerlig 120 mm plade. Der henvises altid til producentens spændviddetabeller og projektets strukturelle beregninger.

3. Hvad er forskellen mellem galvaniseret og Al-Zn belagt terrassebord?

Begge belægninger giver korrosionsbeskyttelse, men Al-Zn belægning giver typisk bedre modstand i høje temperaturer og visse korrosive miljøer. Valget afhænger af projektets miljø og levetidskrav. Al-Zn belægning er ofte specificeret til kystnære eller industrielle omgivelser.

4. Hvordan monteres forsyningsledninger med åben profildækning?

De åbne ribber giver plads til at føre ledninger og ledninger efter betonen er hærdet. Dette eliminerer behovet for at skære kanaler i pladen. Brugsindretningen bør dog planlægges før betonstøbning for at undgå indgreb i armeringsjern.

5. Hvilke standarder gælder for gulvbeklædning med åben ribbe?

Den primære standard er GB/T 12755-2008 for profilerede stålplader. Strukturelt design følger typisk GB 55004-2021 og den nationale standardatlas 05SG522. Materialecertifikater og lasttestrapporter kan leveres efter anmodning.
