Bærende gulvbeklædning

Bærende gulvbeklædning, også kendt som stålgulvbeklædning eller profilståldæk, er en koldvalset konstruktionskomponent fremstillet af galvaniseret stålplade. Dets korrugerede tværsnit har form af et V, U eller trapez, afhængigt af profilen.SENBO Byggematerialerleverer disse paneler som en del af sit produktsortiment af stålkonstruktioner, der tilbyder både åbne og lukkede profiler til kompositgulvsystemer.

Under opførelsen fungerer panelerne som permanent forskalling. Efter at betonen er hærdet, fungerer de som trækarmering i bunden af ​​pladen. Denne dobbelte funktion er det, der gør systemet både strukturelt effektivt og økonomisk.

Profiltyper og materialevalg

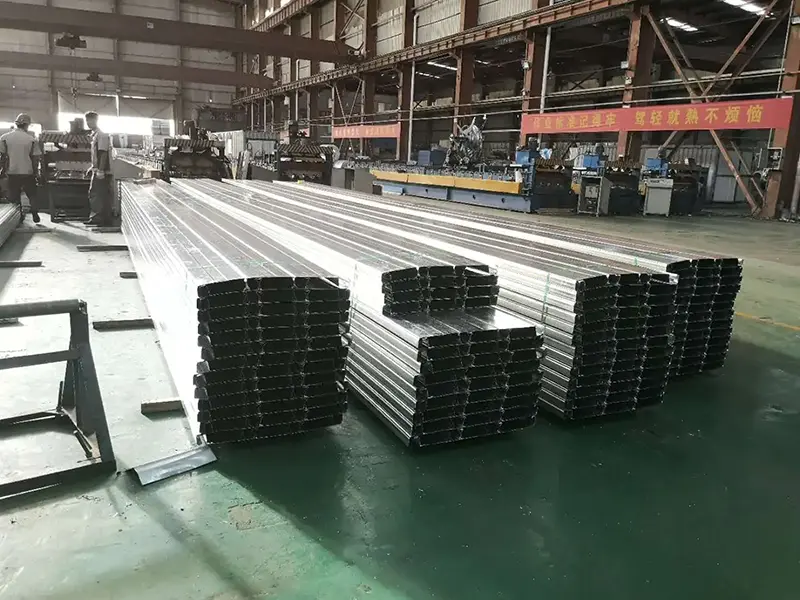

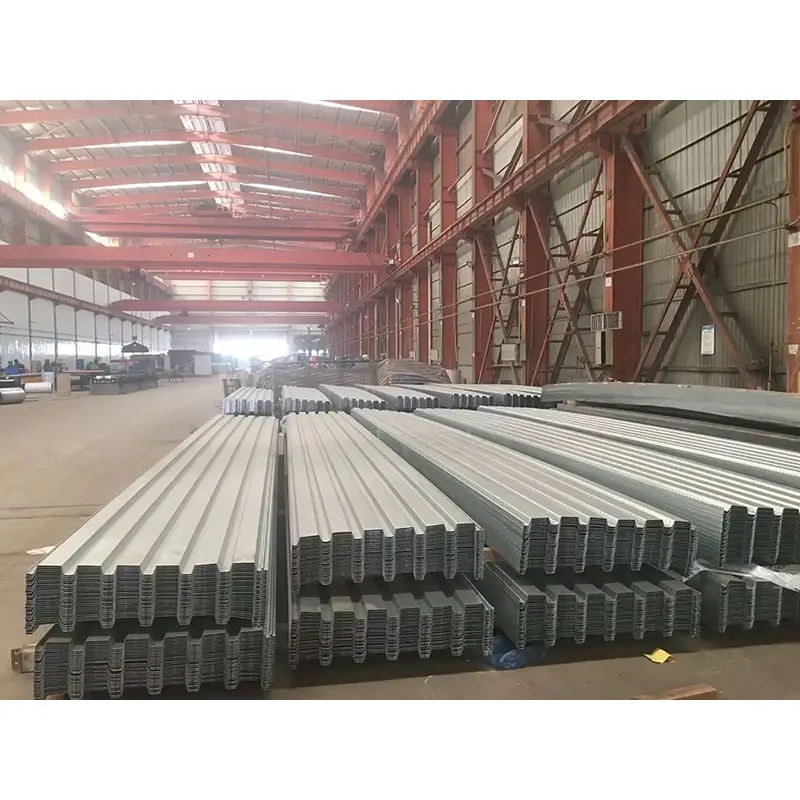

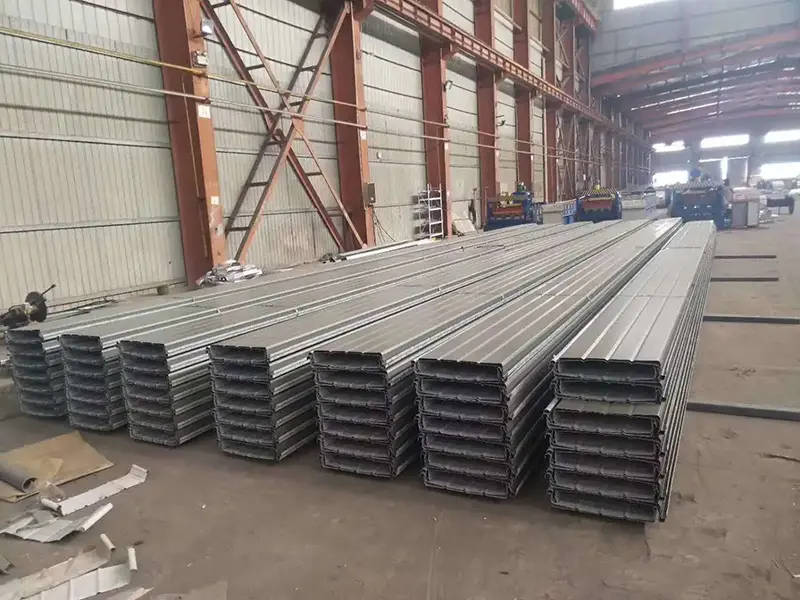

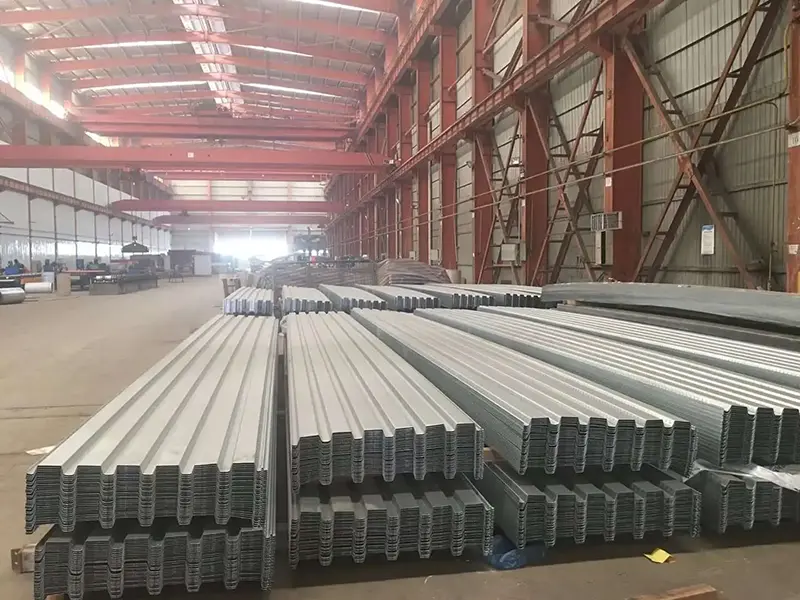

Åben profilterrasse, såsom YX76-305-915 og YX75-300-880, har ribber med åben top. Dette design gør det nemmere at placere armeringsjern og føre forsyningsledninger på stedet. Modeller med lukket profil, herunder YX60-263-790 og YXB65-185-555, tager den modsatte tilgang: Ribberne er helt lukkede, hvilket giver en flad underside og bedre brandmodstand.

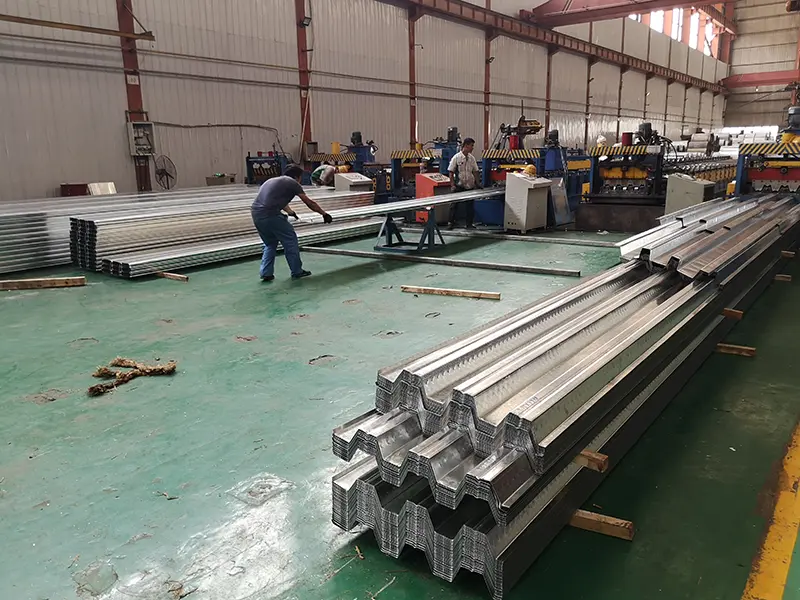

Hvad angår basismaterialer, anvendes varmgalvaniserede stålspoler i kvaliteter som DX51D+Z, Q235 og Q345. Zinkbelægningens vægt kan justeres fra 40 til 600 g/m² for at matche specifikke anti-korrosionsbehov. En 21-trins rulleformningsproces former panelerne, med længder tilpasset efter projekt. Installationsbesætninger kan typisk dække 2.000–3.000 m² om dagen.

For at danne et integreret strukturelt system svejses panelerne til stålbjælker gennem dæk ved hjælp af forskydningsbolte, mens tilstødende paneler låses sammen med specialiserede spændeværktøjer.

Feltvalideret ydeevne

1. Mekaniske egenskaber: Målt bæreevne

Tag YX75-300-880 åben-profil dæk som et eksempel. Med en ribbehøjde på 75 mm, ribbeafstand på 300 mm og en effektiv bredde på 880 mm leverer den 1,0 mm tykke version et inertimoment på 135 cm⁴/m. Bæreevnen i byggefasen er 3,2 kN/m², og kompositpladens ultimative kapacitet når op på 8,5 kN/m². Når tykkelsen stiger til 1,2 mm, stiger inertimomentet til 190 cm⁴/m, hvilket skubber den ultimative kapacitet til 12,0 kN/m².

YX51-342-1025-modellen fortæller en lignende historie. Dens materialeudnyttelsesgrad er på 82%, og 1,0 mm panelet giver et inertimoment på 63,50 cm⁴/m med et sektionsmodul på 20,13 cm3/m.

2. Materialestyrke og træthedsydelse

Flydestyrken kan justeres over et bredt område, fra 235 MPa op til 550 MPa, med ultimativ trækstyrke mellem 340 og 700 MPa. Under dynamisk belastning når udmattelseslevetiden 2 millioner cyklusser, som specificeret i EU EN1993-1-3. Ved saltspraytest tåler galvaniserede paneler op til 2.000 timer uden at der opstår rød rust, hvilket betyder en levetid på over 25 år i kystmiljøer.

3. Rib højde og sektion optimering

Den 51 mm ribbehøjde sektion har gennemgået væskedynamiksimulering for at optimere dens form. Med en 120 mm betonplade opnår den en lodret bæreevne på 3,5 kN/m² og tilbyder 42 % større bøjningsstivhed end et sammenligneligt 35 mm ribbedesign. Finite element-analyse bekræfter yderligere en ensartethedskoefficient for belastningsoverførslen på 0,92 for 233 mm ribdelingssektionen, hvilket hjælper med at undgå spændingskoncentrationen på 25 %, der ofte ses i konventionel terrasse.

4. Seismisk og brandmodstand: Verificeret ved test

Seismisk ydeevne overses heller ikke. Udvalgte modeller opfylder designkravene for Intensity 8 zoner. Brandprøvning er også blevet udført: Produkter med lukket profil opfylder brandklassificeringskravene uden behov for spraypåført brandsikring.

Oversigt over tekniske data

Tabellen nedenfor opsummerer standardproduktionsparametre. Tilpasning er tilgængelig til specifikke projektkrav.

Hovedmodelspecifikationer

Nøgleydelsesegenskaber

1. Dobbelt funktionalitet.Et produkt tjener to formål: permanent forskalling under konstruktionen og trækarmering, når pladen er i brug. Dette reducerer naturligvis det samlede stålforbrug.

2. Konstruktionseffektivitet.Flere etager kan installeres samtidigt, med beton støbt i etaper. En daglig installationsdækning på 2.000–3.000 m² sørger for, at projekter går hurtigt.

3. Verificerbare mekaniske egenskaber.Flydestyrken kan justeres fra 235 til 550 MPa, og kompositpladens belastningskapacitet er blevet bekræftet gennem test. Et komplet udvalg af modelspecifikationer er tilgængeligt for valg.

4. Korrosionsbestandighed.Med galvaniseringsniveauer, der kan tilpasses fra 40 til 600 g/m² og salttågebestandighed op til 2.000 timer, leverer panelerne en levetid på over 25 år selv i kystområder.

5. Profilfleksibilitet.Åbne rib-profiler forenkler armeringsplacering og brugsføring, mens lukkede rib-profiler giver en flad underside og forbedret brandmodstand. Det rigtige valg afhænger af projektets prioriteringer.

Design og installationsovervejelser

Til åbent profilterrasse:Denne type fungerer godt, når der er behov for forstærkningsplacering på stedet eller brugsføring inde i ribberne. Husk, at yderligere brandsikringsforanstaltninger kan være nødvendige, afhængigt af projektets brandklassificering.

Til terrassebeklædning med lukket profil:Ønskes en flad underside til loftmontering, eller hvis målet er at undgå sprøjtepåført brandsikring, passer modeller med lukket profil bedre.

Til kystnære eller korrosive miljøer:En tungere zinkbelægning, op til 600 g/m², bør specificeres. Saltspraytestrapporter er tilgængelige på anmodning for at verificere ydeevnen.

Under installationen:Forskydningsbolte skal svejses gennem dækket ind i stålbjælken i henhold til det angivne mønster og kantafstand. Tilstødende paneler skal låses tæt sammen med spændeværktøjer, og midlertidige understøtninger skal verificeres under betonstøbning for at kontrollere udbøjning.

Typiske applikationer

1.Højhuse og superhøje stålkonstruktioner har brug for pålidelige gulv- og tagsystemer, og bærende terrassebeklædning passer til den rolle.

2.Store offentlige bygninger, herunder stadioner og lufthavnsterminaler, nyder godt af systemets strukturelle effektivitet.

3.Logistiklagre og industrianlæg bruger ofte disse paneler til betjening af platforme og gulve.

4.Ethvert stålkonstruktionsprojekt med stramme tidsplaner og trinvise arbejdsgange kan drage fordel af den hurtige installation, som dette system tilbyder.

Ofte stillede spørgsmål

1. Hvad er forskellen mellem åbent og lukket profil bærende terrassebord?

Åben profildækning efterlader toppen af ​​ribberne fritlagt, hvilket forenkler armeringsplacering og brugsinstallation. Beklædning med lukket profil omslutter ribberne fuldstændigt, hvilket giver en flad underside og typisk bedre brandmodstand uden sprøjtebelægning. Udvalget afhænger af strukturelle, brandmæssige og arkitektoniske behov.

2. Hvordan vælges zinkbelægningens vægt?

Det afhænger primært af miljøeksponering. Indvendige applikationer bruger typisk en standardbelægning på 120–275 g/m². Kystnære eller stærkt korrosive miljøer kræver tungere belægninger, op til 600 g/m². Vi kan hjælpe med at bestemme den passende specifikation, når projektbetingelserne er kendt.

3. Hvilken ribbehøjde skal jeg vælge for en given spændvidde og belastning?

Højere ribber, såsom 75 mm, giver større stivhed og belastningskapacitet, hvilket giver mulighed for længere spændvidder eller tungere belastninger. Nedre ribber, omkring 51 mm, fungerer godt til kortere spændvidder og lettere belastninger. Der bør altid udføres en strukturel beregning for at bekræfte den optimale profil og tykkelse.

4. Kan panelerne installeres uden midlertidig støtte?

Det afhænger af panelets profil, tykkelse, spændvidde og konstruktionsbelastninger. Nogle konfigurationer er designet til monteringsfri installation op til bestemte spændvidder. Producentens spændviddetabeller bør konsulteres, og konstruktionsingeniøren skal verificere konstruktionsrækkefølgen.

5. Hvilke standarder gælder for bærende gulvbeklædning?

De primære referencer er GB 55004-2021 (obligatorisk kode for sammensatte strukturer) og den nationale standardatlas 05SG522. For træthed og koldformet design nævnes ofte EN1993-1-3. Materialecertifikater og testrapporter kan leveres efter anmodning.
