Komposit gulvterrasse

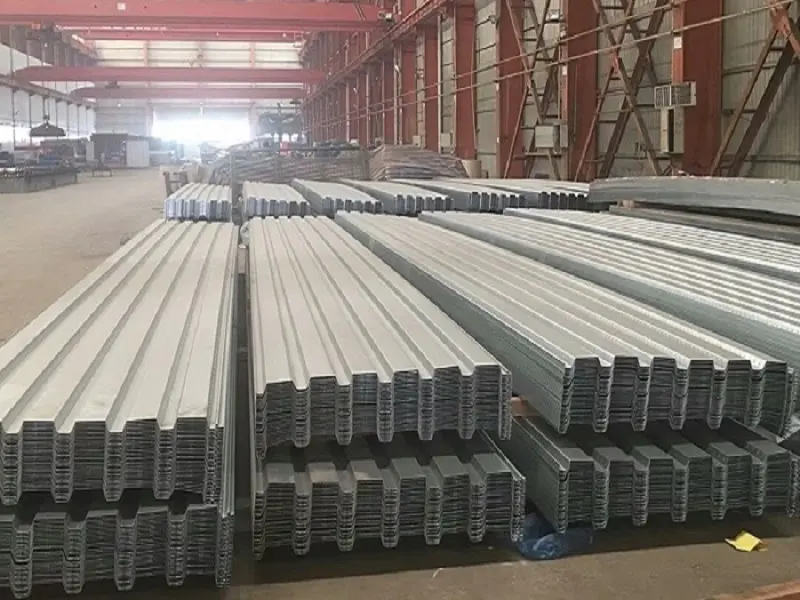

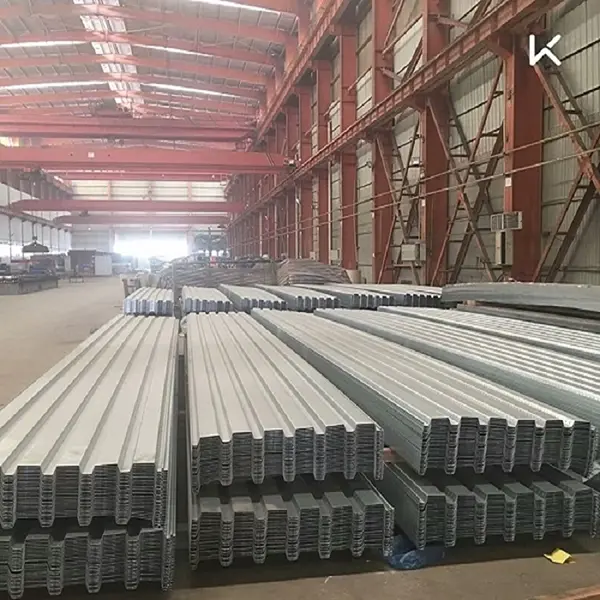

SENBO Byggematerialerleverer kompositgulve som en del af sit produktsortiment af stålkonstruktioner. Disse profilerede stålplader fungerer som permanent forskalling under konstruktionen og som trækarmering i servicefasen, og arbejder sammen med beton til et integreret gulvsystem.

Kompositgulvplader, også kendt som gulvbeklædning, er et moderne gulvsystem skabt ved at lægge profilerede stålplader direkte på stålbjælker og forbinde dem via studsvejsning gennem dæk. Dette skaber et system, der fungerer som en integreret enhed for lastbæring og deformation.

Hvordan systemet fungerer

Det tekniske princip bygger på de forskellige roller, som stål og beton spiller under konstruktions- og servicefaserne.

Byggefase:Den profilerede stålplade fungerer som permanent forskalling, der understøtter egenvægten af ​​den våde beton og konstruktionsspænding. Det giver en solid arbejdsplatform og letter sekventielle støbeoperationer i flere etager.

Servicefase:Den profilerede stålplade fungerer som trækarmering i bunden af ​​pladen og arbejder sammen med betonen for at understøtte driftsbelastninger. Dette reducerer det nødvendige volumen af ​​konventionelt armeringsjern og beton.

Profiltyper og produktklassificering

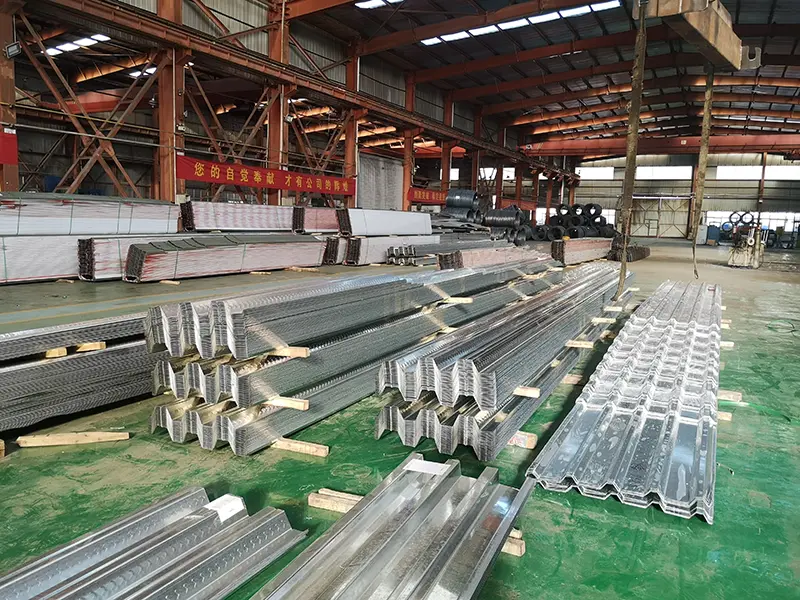

Baseret på tværsnitsprofilen af ​​stålpladerne er kompositgulvplader kategoriseret i tre typer: åben-rib, lukket-rib og tilbagegående (eller indsnævret-rib) profiler.

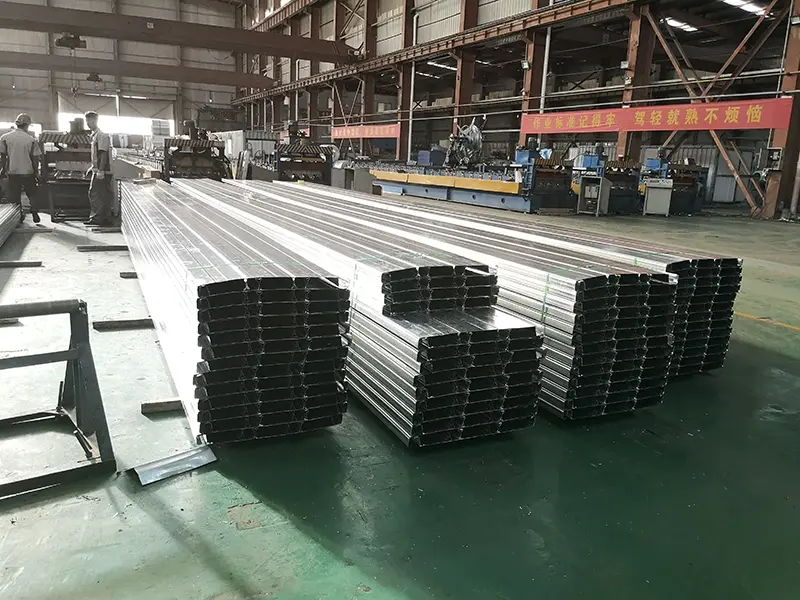

For produkter med lukket profil, såsom YXB48-200-600 og YXB65-185-555 modellerne, omslutter det lukkede ribbedesign fuldstændigt ribberne i beton. Dette fungerer meget som armeringsstængerne i støbte plader, og maksimerer de respektive strukturelle egenskaber af både stål og beton, samtidig med at den tilbyder overlegen brandmodstand.

Materiale og strukturelle krav

Konstruktionen af ​​kompositgulvplader skal opfylde følgende grundlæggende krav i overensstemmelse med nationale standarder og branchekoder.

Feltvalideret ydeevne

1. Konstruktionseffektivitet: Sekventielle operationer forkorter tidsplaner

Kompositgulvplader er på linje med de hurtige konstruktionskrav til primære stålkonstruktioner. Når de er lagt, fungerer de profilerede stålplader som umiddelbare arbejdsplatforme, hvilket muliggør sekventielle konstruktionsarbejdsgange, der muliggør samtidig installation på tværs af flere etager og trinvis betonstøbning. I superhøjhuse understøtter denne egenskab en effektiv kontrol af den overordnede byggeplan.

2. Brandmodstand: Type med lukket profil Kræver muligvis ikke brandbeskyttelsesspray

Testet af National Center for Quality Supervision and Inspection of Fixed Fire Extinguishing Systems and Brand-resistant Components, opfylder det lukkede profilerede kompositgulvdækket brandmodstandsvurderingskrav uden behov for brandsikringsspray i visse konfigurationer. I henhold til den tekniske kode for brandbeskyttelse af stålkonstruktioner (GB 51249-2017), hvis det sammensatte gulvdæksel opfylder kravene til brandmodstandsverifikation ved at tage højde for membraneffekten, er der ikke behov for yderligere brandbeskyttelsesforanstaltninger. Membraneffekten under store deformationer gør det muligt for dækket at udnytte sit iboende brandmodstandspotentiale.

3. Sammensat handling: Type med lukket profil opnår fuld sammensat adfærd

Det lukkede ribbedesign sikrer, at ståldæksribberne er fuldt indkapslet i beton, svarende til armeringsstænger i en pladsstøbt plade. Dette maksimerer de respektive egenskaber af både stål og beton i et strukturelt forstærkningssystem. Eksperimentel test bekræfter, at lukkede gulvdæk har overlegen bæreevne og forskydningsmodstand sammenlignet med åbne profilsystemer.

4. Økonomiske fordele: Reduceret forskalling og forstærkning

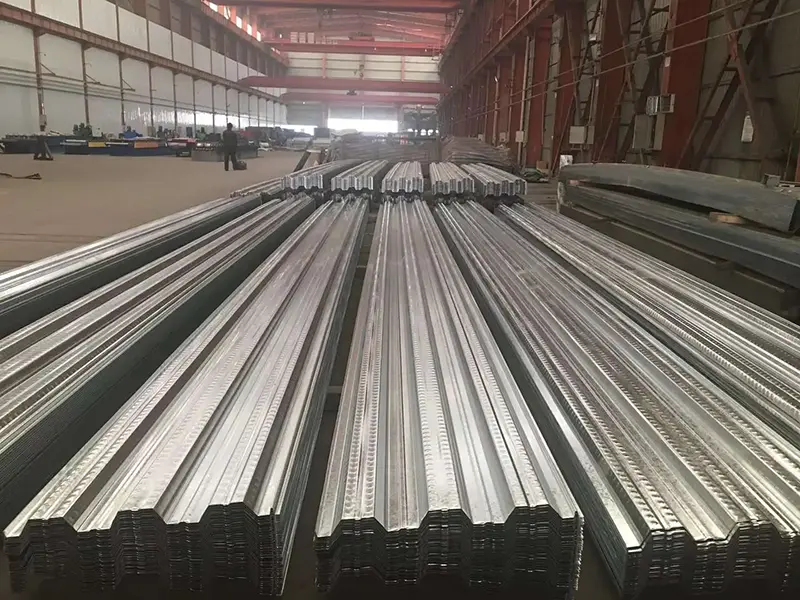

Kompositgulvdækket anvender profilerede stålplader som permanent forskalling, hvilket eliminerer installations-, afisolerings- og støtteprocesser forbundet med traditionel træforskalling. Under servicefasen fungerer den som bundtrækforstærkning, hvilket reducerer den samlede mængde armeringsjern, der kræves. Prægninger på dækkets overflade skaber en stærk binding til betonen, og inklusion af afstivningsribber sikrer, at systemet leverer høj bæreevne.

Nøgleydelsesegenskaber

1. Permanent forskalling uden afisolering.Profilerede stålplader erstatter traditionel forskalling, hvilket eliminerer installations-, afisolerings- og støttetrin. Dette forkorter byggeplanerne og reducerer arbejdsomkostningerne.

2. Dobbelt strukturel funktion.Pladen fungerer som forskalling under byggeriet og som trækarmering i servicefasen, hvilket reducerer forbruget af armeringsjern og beton.

3. Brandmodstand af lukkede profildæk.Testede kompositgulve med lukket profil kan opfylde kravene til brandmodstandsevne uden brandspray, hvilket reducerer projektomkostningerne.

4. Effektiv sekventiel arbejdsgang.Systemet understøtter samtidig installation og trinvis betonstøbning på tværs af flere etager. Når den er installeret, fungerer terrassen som en arbejdsplatform for efterfølgende opgaver såsom loftsinstallation og brugsføring.

5. Seismisk ydeevne.Gulvdækket er forbundet med de primære og sekundære stålbjælker via forskydningsbolte, der danner et integreret strukturelt system med forbedret seismisk modstand.

Design og installationsvejledning

For valg af profil:Lukkede ribbeprofiler anbefales til projekter, der kræver højere brandmodstand og kompositvirkning uden yderligere brandsikring. Åbne ribbede profiler kan anvendes, hvor enklere installation eller lettere vægt foretrækkes, men brandmodstand og belastningsevne skal verificeres separat.

Til pladetykkelse og forstærkning:Den samlede pladetykkelse bør være mindst 90 mm, med et betondæksel på mindst 50 mm over den profilerede stålplade. Mængden af ​​yderligere forstærkning afhænger af kravene til spændvidde, belastning og brandklassificering.

For galvaniseret belægning holdbarhed:Standardvægten af ​​galvaniseret belægning er mindst 120 g/m² på begge sider. Til stærkt korrosive miljøer kan en tungere belægning eller yderligere beskyttelse være påkrævet.

Under installationen:Sørg for korrekt forskydningsboltsvejsning gennem dækket ind i stålbjælken. Følg den angivne studsafstand og kantafstand. Kontroller, at dækket er tilstrækkeligt understøttet under betonstøbning for at forhindre overdreven afbøjning.

Egnede projekttyper

1.Gulv- og tagsystemer til højhuse og superhøje stålkonstruktioner.

2.Store offentlige bygninger såsom stadioner, udstillingscentre og lufthavnsterminaler.

3.Gulve til industrielle og kommercielle bygninger, herunder industrianlæg, logistiklagre og parkeringskonstruktioner.

4.Stålstrukturprojekter, der kræver hurtig konstruktion og iscenesatte, sekventielle arbejdsgange.

Ofte stillede spørgsmål

1. Hvad er forskellen mellem åben-rib og lukket-rib komposit gulvbeklædning?

Åbne ribbeprofiler har frilagte trapezribber, der ikke er helt indstøbt i beton, mens lukkede ribber har ribber, der er helt lukkede. Lukkede ribbeprofiler giver typisk bedre kompositvirkning og brandmodstand, fordi ribberne fungerer som armeringsstænger, og betonen omslutter stålet fuldstændigt.

2. Kræver kompositgulve altid brandspray?

Ikke altid. Kompositgulvdæk med lukket profil kan opfylde brandmodstandskrav uden brandspray, hvis de opfylder betingelserne i GB 51249-2017, såsom at tage højde for membraneffekten. Åbne ribbeprofiler eller dæk med tyndere plader kan dog kræve yderligere brandsikring. En brandteknisk vurdering anbefales.

3. Hvordan er dækket forbundet med stålbjælkerne?

Beklædningen er forbundet med stålbjælker ved hjælp af studsvejsning gennem dæk. Forskydningsbolte svejses gennem dækket ind i bjælkeflangen, hvilket skaber en sammensat forbindelse. Boldens diameter, afstand og indstøbning skal følge projektdesignet og relevante standarder.

4. Hvilken tykkelse skal jeg vælge for en given spændvidde og belastning?

Den nødvendige tykkelse afhænger af profiltype, spændvidde, betontykkelse og designbelastninger. For typiske kontor- eller boliggulve er en tykkelse på 0,8-1,2 mm almindelig, men længere spændvidder eller tungere belastninger kan kræve 1,2-1,5 mm. Der bør udføres strukturelle beregninger for at bestemme den passende tykkelse.

5. Kan kompositgulve anvendes i korrosive miljøer?

Den galvaniserede standardbelægning giver god korrosionsbestandighed til de fleste indendørs applikationer. Til udendørs eller stærkt korrosive miljøer kan en tungere galvaniseret belægning eller yderligere beskyttelsesforanstaltninger specificeres. Se projektspecifikationerne for holdbarhedskrav.
