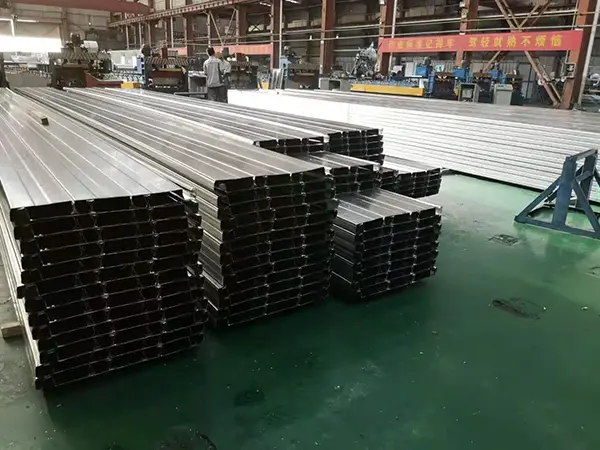

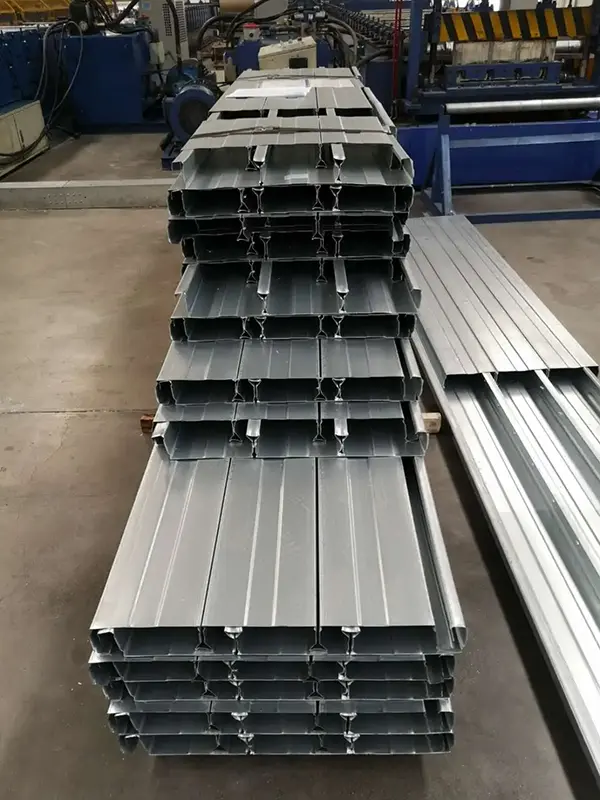

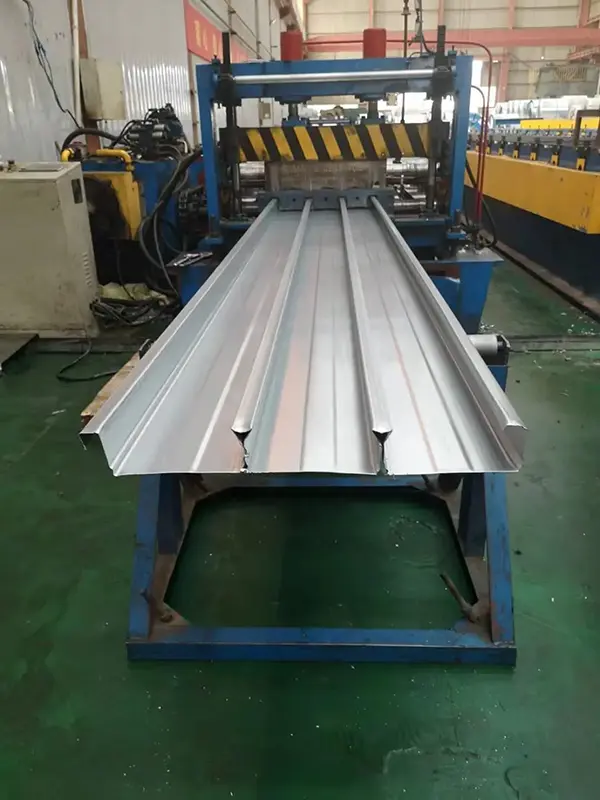

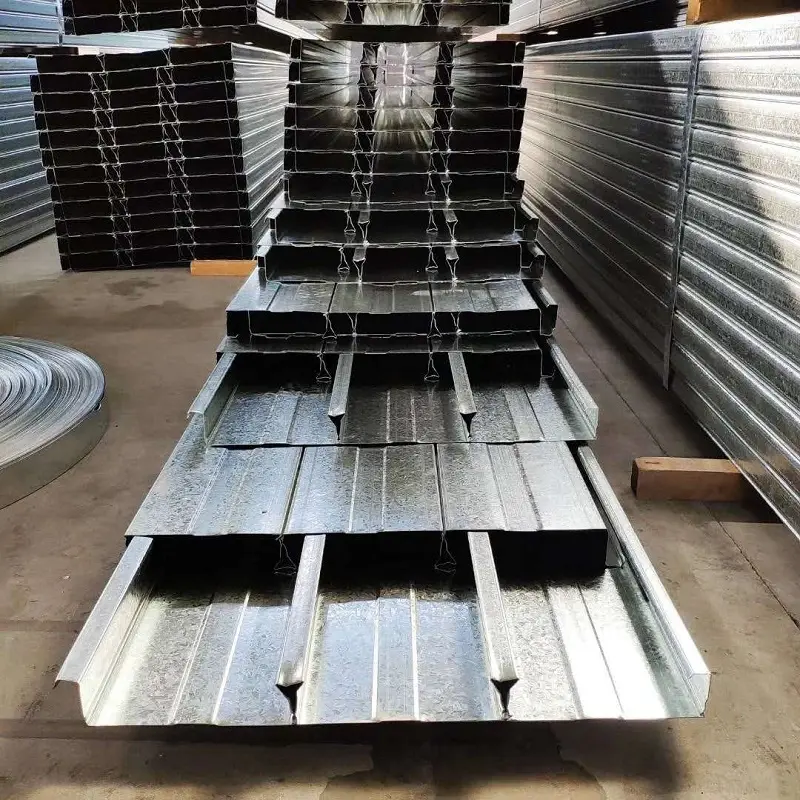

Lukket profil stålterrasse

Ståldæk med lukket profil (også kendt som profileret stålplade af lukket type) er et korrugeret konstruktionspanel, der er dannet ved stuetemperatur af varmgalvaniserede stålspoler ved hjælp af en kontinuerlig koldvalsningslinje med flere ruller. Dens vigtigste skelnen fra åben profildæk er, at bunden af ​​ribbens rille er helt forseglet, hvilket skaber et lukket kileformet eller trapezformet hulrum.

SENBO Byggematerialerleverer lukkede stålterrasser som en del af sit kompositgulvsystemsortiment. Disse paneler er meget udbredt i bygninger med stålramme, hvor brandmodstand, en flad underside og effektiv konstruktion er nøglekrav.

Strukturelle egenskaber

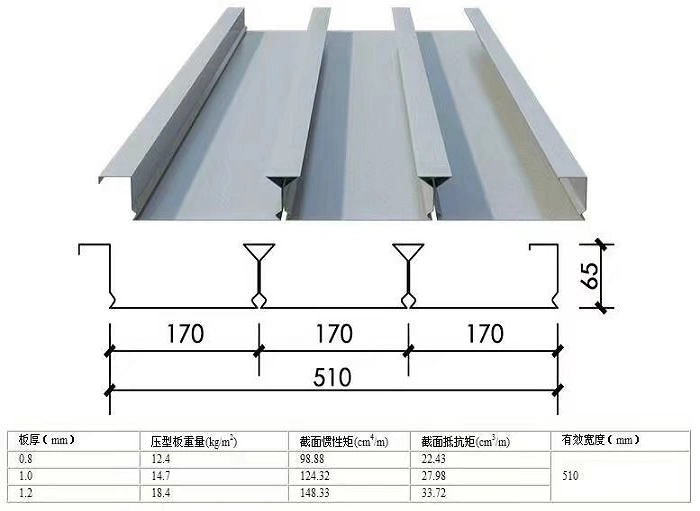

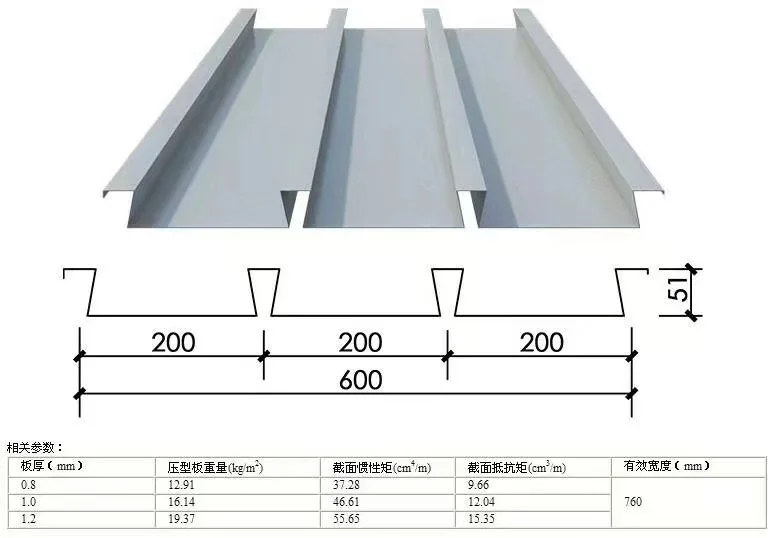

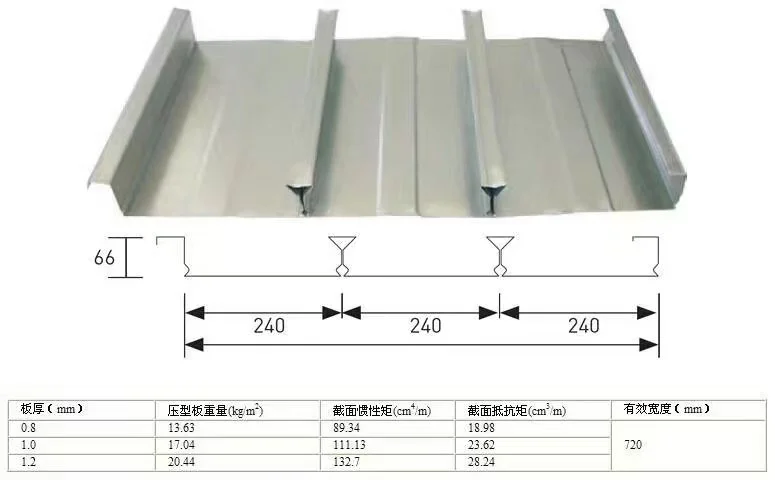

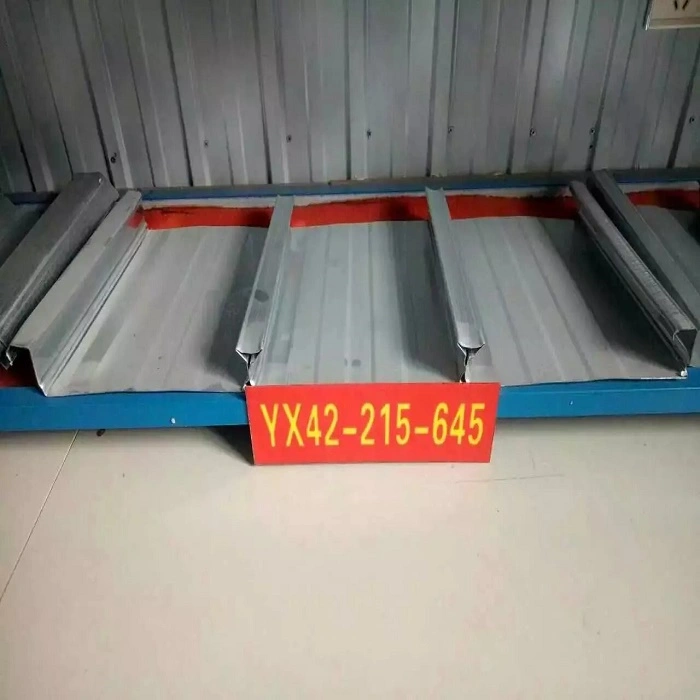

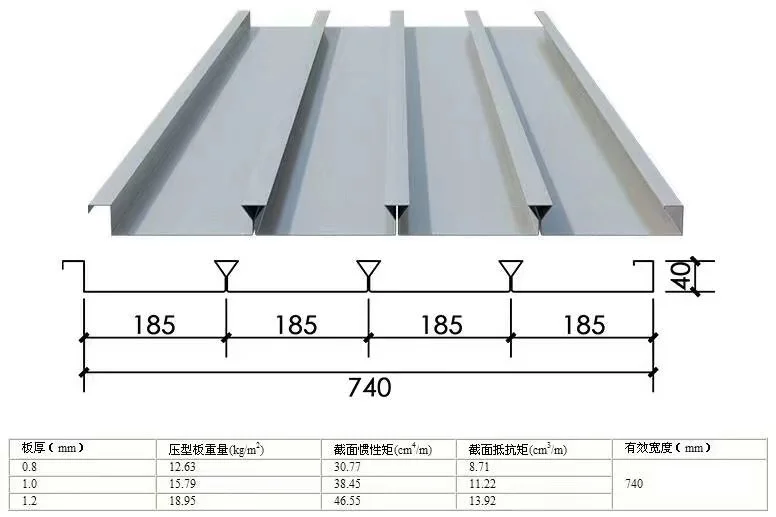

Dækket er dannet af en stålplade med fast bredde gennem en integreret, multi-pass koldvalsningsproces. Dette skaber sammenlåsende lodrette kanter på begge sider og en række omvendt-trekantede eller trapezformede ribber med lukket bund. Tager man YX65-185-555 modellen som et eksempel: Ribhøjden er 65 mm, bølgebredden er 185 mm, og den effektive dækningsbredde er 555 mm. For YXB48-200-600 modellen er ribbehøjden 48 mm, bølgestigningen er 200 mm, og den effektive bredde er 600 mm. En anden forbedret model har en ribbehøjde på 68 mm, en bølgeafstand på 196 mm og en omvendt trekantet profil med en bredde på 36 mm og en højde på 31 mm.

Grundmateriale og fremstillingsproces

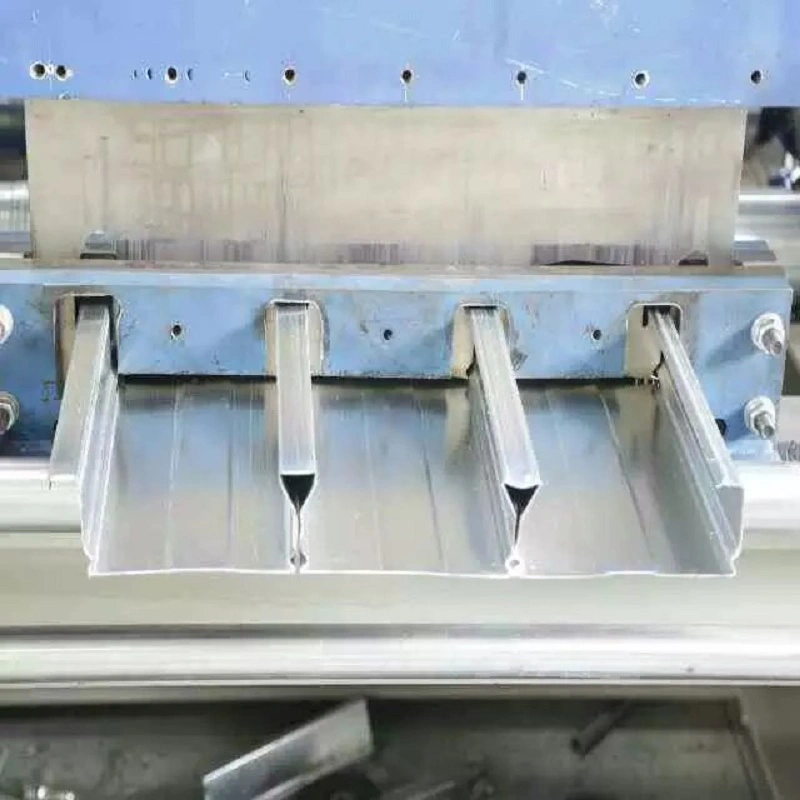

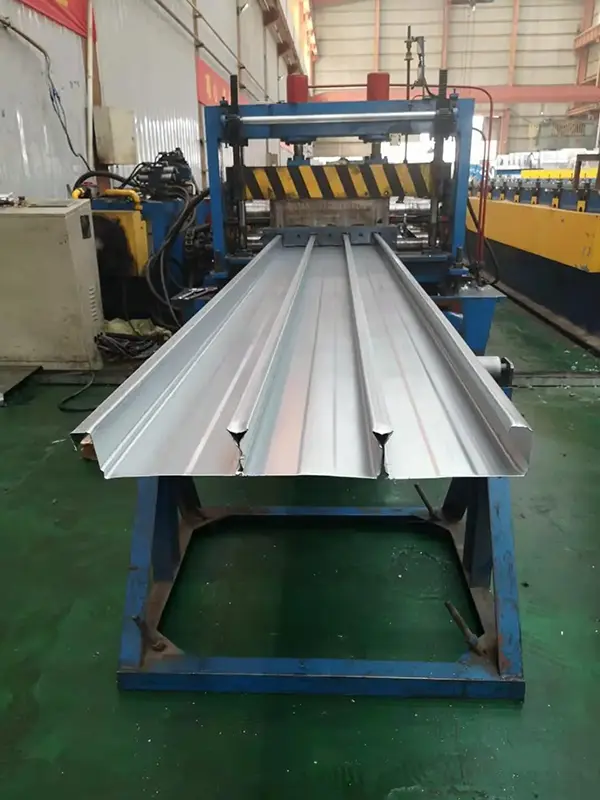

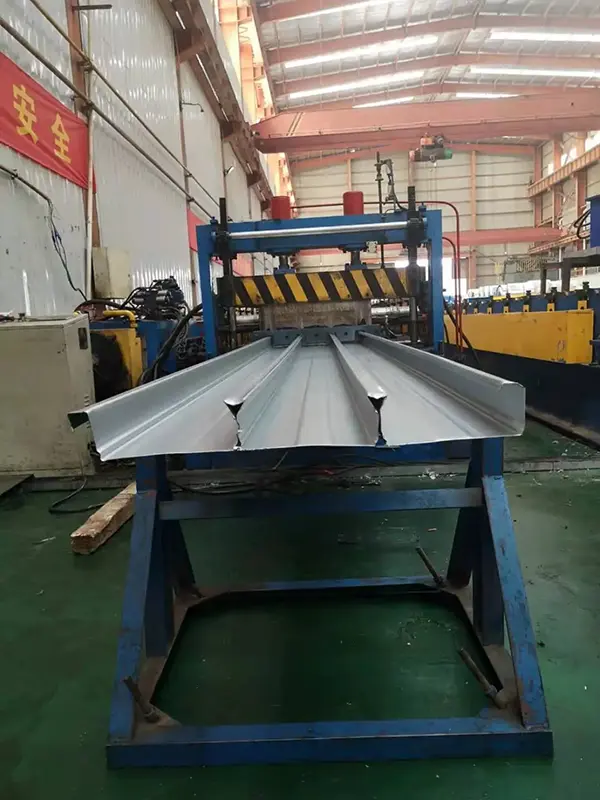

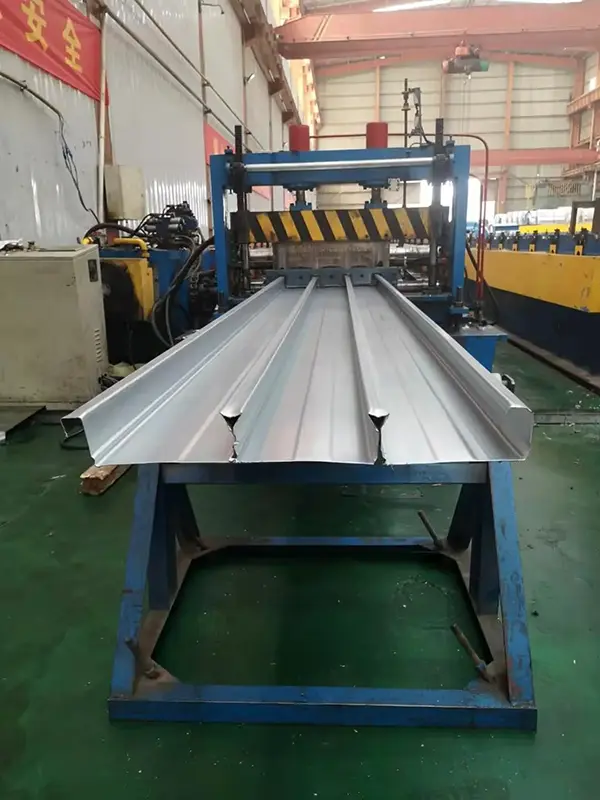

Grundmaterialet består af varmgalvaniserede stålspoler med en bredde på ca. 1000–1250 mm. Materialer omfatter kvaliteter som Q235, Q345 eller SGC490, med tykkelser fra 0,7 mm til 1,5 mm. Den dobbeltsidede galvaniseringsvægt er typisk 80-275 g/m², selvom den kan tilpasses op til 600 g/m² til særlige behov. Den lukkede ribbeprofil er dannet ved hjælp af en specialiseret koldbøjning og omvendt deformationsproces; dette udnytter stålpladens elastoplastiske deformation og tilbagespringsegenskaber til automatisk at lukke bundåbningen. Da der ikke er behov for at udstanse huller i bærende områder, bevares panelets korrosionsbestandighed og generelle stivhed. Produktet overholder den nationale standard GB/T 12755-2008, "Profiled Steel Sheets for Building."

Verifikation af faktisk ydeevne

1. Sammensat handling og bæreevne – panelribber fuldt indkapslet i beton

Kernefordelen ved gulvbeklædning af lukket type fremfor åben gulvbeklædning ligger i dens lukkede ribbedesign. Efter beton er støbt, er panelribberne fuldstændigt indkapslet i beton, hvilket skaber en bindingseffekt, der ligner den for armeringsstænger i pladsstøbte plader. Dette gør det muligt at udnytte de respektive styrker af stål- og betonmaterialerne fuldt ud og opnå ægte kompositvirkning. Midten af ​​den lukkede rib-terrassedel er placeret ca. 16 mm fra bunden af ​​panelet. Når man analyserer den strukturelle bæreevne af kompositpladen ved hjælp af plastikteori, er den indre vægtstang mellem midten af ​​betonens trykkraft og midten af ​​ståltrækkraften større, og materialestyrken udnyttes mere fuldt ud; som følge heraf giver kompositplader med lukkede ribber højere strukturel bæreevne eller en højere sikkerhedsfaktor.

2. Brandmodstand – Ingen brandsikker belægning påkrævet

Brandmodstandstest har verificeret, at profilerede stålbeton-kompositplader med lukkede ribber udviser fremragende varmeabsorption og brandmodstand under standard temperaturstigningsforhold, hvilket opfylder brandkravene (1,5 timer) for klasse I-bygningsgulvplader. Fordi det lukkede ribbedesign fuldstændigt omslutter stålpladen i beton, hvilket forhindrer direkte varmepåvirkning af stålet, opfylder disse plader generelt højhuse brandsikkerhedsstandarder uden behov for yderligere brandbestandige spraybelægninger. Denne egenskab sparer materialeomkostninger og undgår miljøforurening under byggeriet.

3. Flad underside og nem efterbehandling – Høj klarhøjdeudnyttelse

Undersiden af ​​den lukkede ribbeplade er flad med tætsluttende baner, hvilket giver mulighed for fleksibel loftafslutning baseret på arkitektoniske behov: Overfladen kan sprøjtemales for at skabe et rillet loft, skumbehandles og males med vandbaserede belægninger for et glat fladt loft, eller direkte beklædt med vægstof eller tapet. Pladens unikke slidsbaserede ophængningssystem letter monteringen af ​​nedhængte lofter. Derudover muliggør kompositpladedesignet reduceret pladetykkelse og øger derved bygningens frie loftshøjde.

4. Effektiv konstruktion – besparelser på armeringsstål

Under konstruktionen opfylder placeringen af ​​en enkelt bundtrækarmeringsstang i hvert ribbetrug strukturelle krav til belastning, hvilket resulterer i mindre stålforbrug sammenlignet med traditionelle metoder. Når belastninger på øvre niveau er moderate, kan den lukkede ribbeplade helt erstatte det nederste lag af forstærkning; dette reducerer stålfremstilling og arbejdsintensitet på stedet, mens konstruktionshastigheden accelereres. På grund af webdesignet med lukkede ribber kan beton støbes uden behov for endelukningsplader. Installation involverer at lægge panelerne i henhold til det nummererede designlayout og svejse dem til stålbjælkerne, hvorefter efterfølgende konstruktionstrin kan fortsætte med det samme.

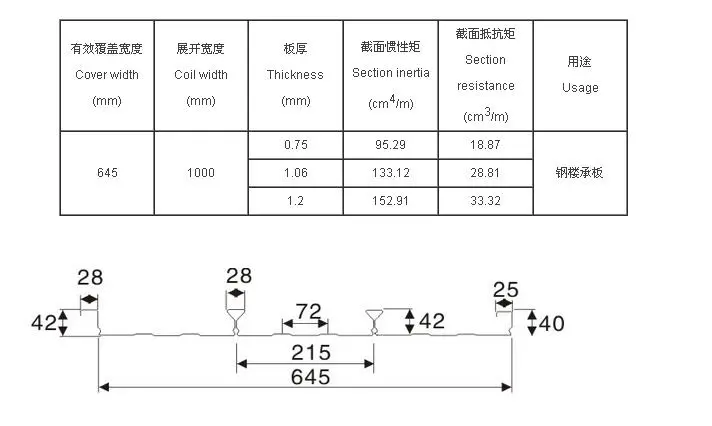

Oversigt over nøglespecifikationer

Vigtige fordele

Ægte sammensat handling:Designet med lukkede ribber omslutter ribberne fuldstændigt i beton - der fungerer som armeringsjern i en støbt plade - hvilket muliggør synergi af stål-beton og resulterer i højere bæreevne og sikkerhedsfaktorer.

Fremragende brandmodstand:Opfylder brandmodstandskravet til bygningsgulvplader i klasse I (1,5 timer) uden behov for sprøjtede brandsikre belægninger, hvilket giver omkostningsbesparelser og miljøfordele.

Flad underside og fleksibel efterbehandling:Den flade, æstetisk tiltalende underside giver mulighed for direkte sprøjtning, skumbelægning eller nedhængt loftsinstallation, der opfylder forskellige arkitektoniske æstetiske behov; det reducerer også pladetykkelsen og øger derved den frie loftshøjde.

Armeringsjernsbesparelser og effektiv konstruktion:Trækstyrkeforstærkning kan konfigureres baseret på ribbeafstand til at erstatte armeringsjern i bundlag, hvilket reducerer fabrikation af armeringsjern på stedet og accelererer konstruktionsfremskridt.

Korrosionsbestandighed og strukturel integritet:Den lukkede formningsproces eliminerer behovet for at udstanse huller i bærende områder, bevarer det galvaniserede lags integritet og giver overlegen korrosionsbestandighed sammenlignet med åbne ribber.

Ansøgninger

Kompositgulvsystemer til højhuse og superhøje stålkonstruktioner.

Store offentlige bygninger såsom stadioner, lufthavnsterminaler, banegårde, koncertsale og store teatre.

Industrielle og kommercielle faciliteter, herunder kraftværker, produktionssteder for kraftudstyr, store supermarkeder og logistikcentre.

Stålkonstruktionsprojekter med strenge krav til brandmodstandsevne og den æstetiske finish af pladens underside.

Hvorfor vælge gulvbeklædning med lukket profil?

Vælger du en gulvløsning til et højhus eller et stålkonstruktionsprojekt med stor spændvidde? Gulvbeklædning med lukket profil har et lukket ribbedesign, der opnår ægte kompositvirkning mellem stål og beton. Brandmodstandstest har verificeret, at den kan opnå en 1,5-times brandklassificering uden behov for brandsikre belægninger. Derudover letter den flade underside efterbehandling, pladetykkelsen reduceres, og armeringsstålforbruget minimeres. Mainstream-profiler – såsom YX65-185-555 og YXB48-200-600 – har vist sig at være effektive i adskillige højhuse, stadioner og lufthavne og tilbyder høj bæreevne, pålidelig brandmodstand og effektiv konstruktion. De leverer en gennemtestet gulvløsning til dine stålkonstruktionsprojekter.

Ofte stillede spørgsmål

1. Hvordan opnår dæk med lukket profil kompositvirkning uden mekaniske prægninger?

De lukkede ribber fungerer selv som mekaniske nøgler. Når først beton fylder det lukkede hulrum og hærder, griber stål og beton naturligt sammen, svarende til hvordan deformerede armeringsstænger binder sig til beton. Denne geometriske sammenlåsning er tilstrækkelig til komposithandling i de fleste designs.

2. Kan undersiden efterlades fritstillet uden yderligere efterbehandling?

Ja. Den flade underside efterlades ofte blottet efter maling. Spraymaling skaber en tekstureret, rillet lofteffekt, mens skim coating giver en glat overflade. Valget afhænger af den arkitektoniske hensigt og det ønskede finishniveau.

3. Hvad er den maksimale ushorede spændvidde for dæk med lukket profil?

Ushored spændvidde afhænger af profil, tykkelse, stålkvalitet og betonpladetykkelse. I modsætning til åben-profil-terrasse har lukket-profil-terrasse ofte forskellige spændvidde karakteristika på grund af dens lukkede geometri. Se altid producentens spændviddetabeller og bekræft med bygningsingeniøren.

4. Er der altid behov for yderligere bundarmering?

Ikke altid. Ved moderate belastninger kan selve den lukkede ribbedekke give tilstrækkelig trækkapacitet, hvilket eliminerer behovet for bundarmeringsstænger. Ved tungere belastninger eller længere spændvidder kan der angives en lille stang i hver ribben. Det strukturelle design bestemmer det nøjagtige krav.

5. Hvordan påvirker den galvaniserede belægning kompositbindingen?

Den galvaniserede belægning forringer ikke bindingen mellem stål og beton væsentligt. Den primære bindingsmekanisme er den mekaniske sammenlåsning fra de lukkede ribber. Belægningen beskytter også stålet mod korrosion i levetiden, da betonindfatningen giver et alkalisk miljø.
