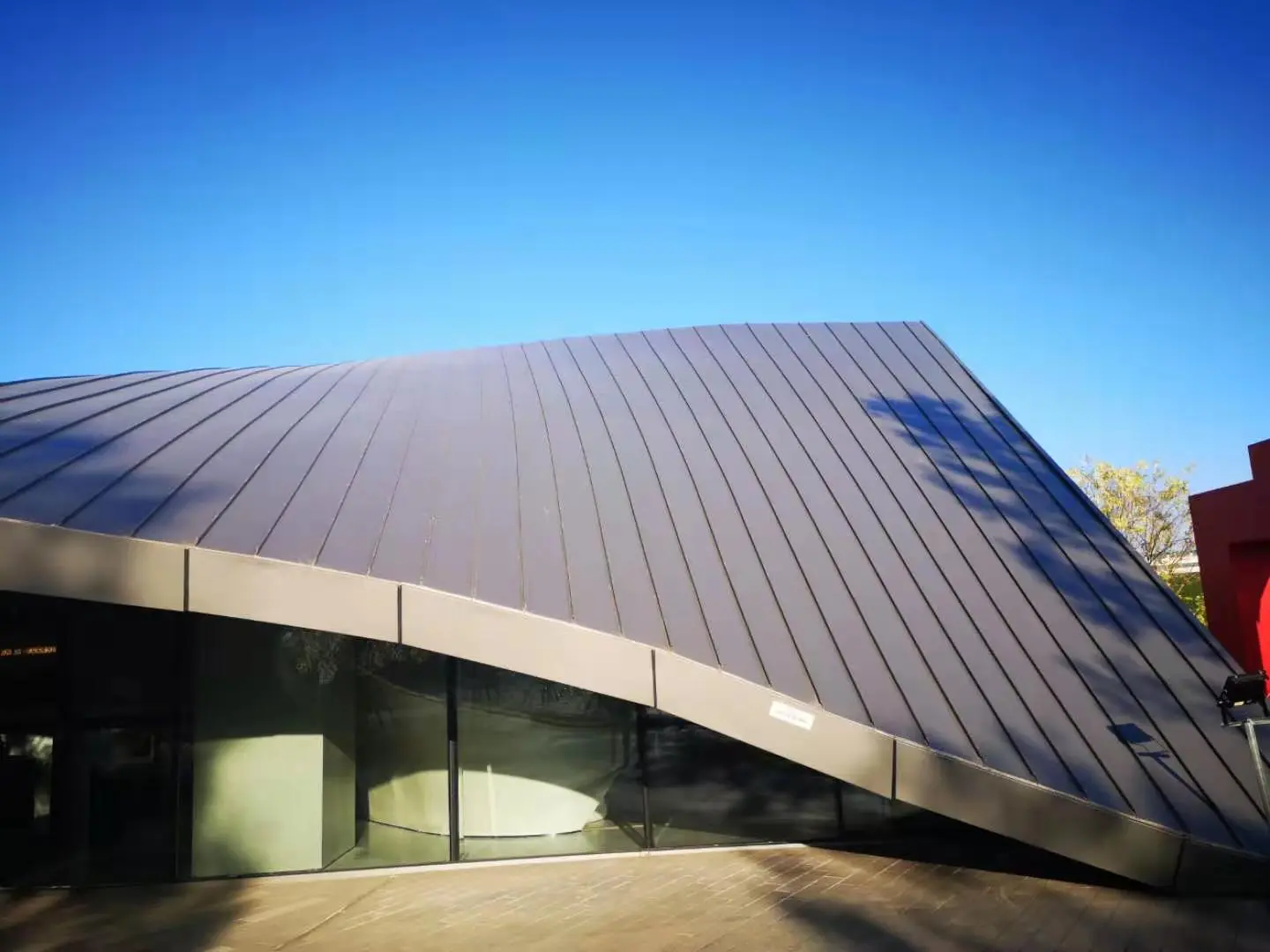

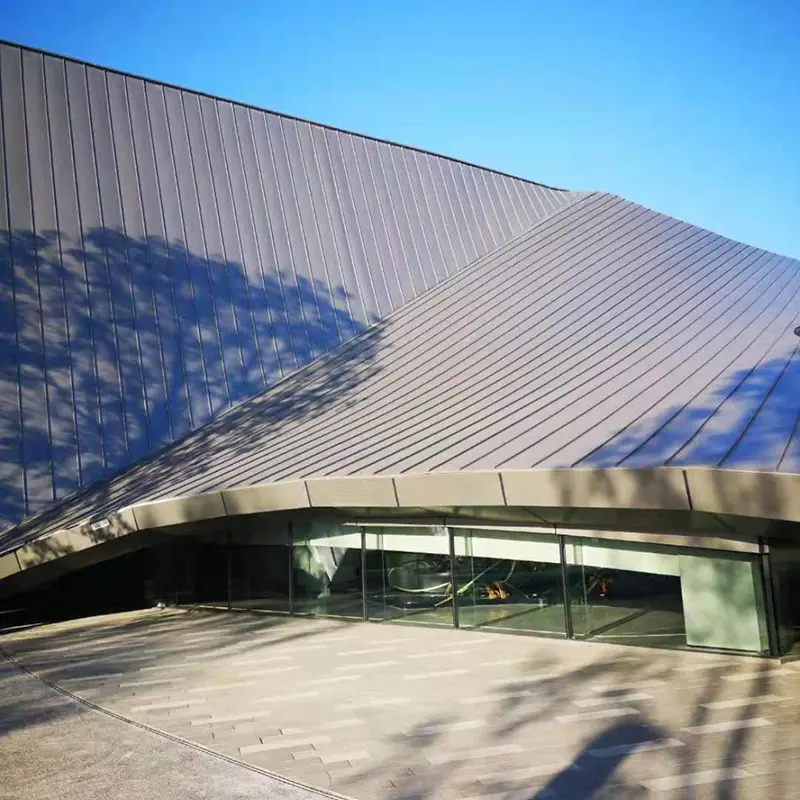

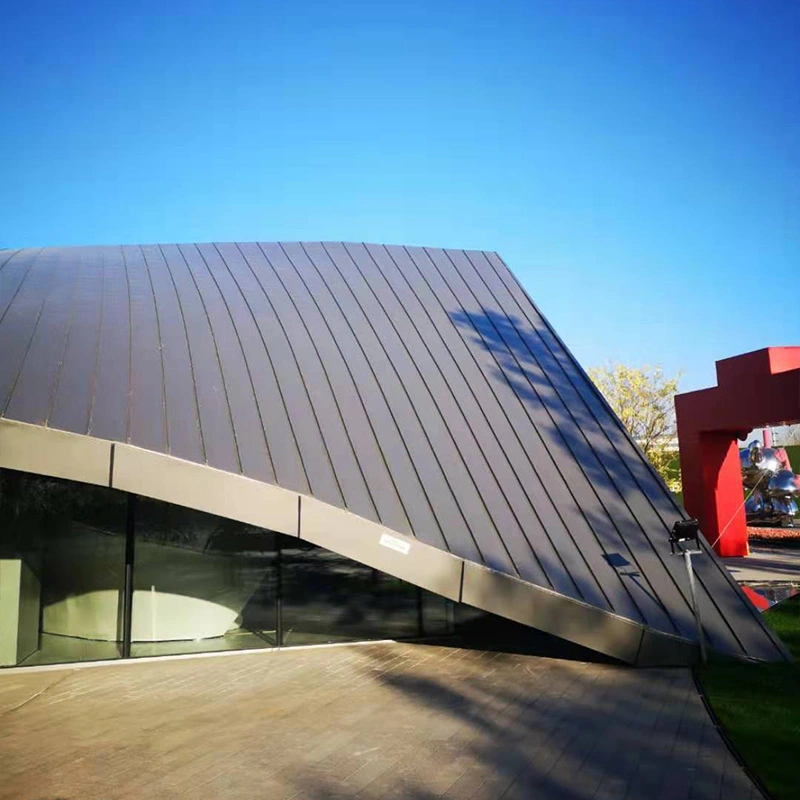

Metal tagdækning dekorative paneler

Metaltag dekorative paneler danner det ydre visuelle lag af et metaltagsystem, installeret separat fra vandtætningslaget. Vandtætningen håndteres af det strukturelle tagpanel nedenunder, mens det dekorative panel udtrykker den arkitektoniske form og giver sekundære fordele såsom skygge, akustisk forbedring og beskyttelse af vandtætningsmembranen. SENBO forsyner disse paneler med materialecertifikater og dimensionelle inspektionsoptegnelser, og projektteamet yder teknisk support til panellayout og installationssekvensering.

Materialevalg

Valget af dekorativt panelmateriale afhænger af den nødvendige form, vægt og vejrbestandighed. Følgende muligheder er almindeligt anvendt:

• Enkeltskindspaneler af aluminiumslegering:Normalt 2,0 mm til 3,0 mm tyk med en PVDF-finish. De tilbyder et bredt farveområde, god formbarhed til komplekse former og lav vægt.
• Al-Mg-Mn legeringsprofilerede plader:Kvaliteter AA3004 eller AA3003, med trækstyrke på 240 MPa til 285 MPa og densitet på 2,73 g/cm³, cirka en tredjedel af stål. Designet til mere end 50 års service og velegnet til buede tage.
• Aluminium honeycomb kompositpaneler:Forsideark af 0,8 mm til 1,0 mm aluminium bundet til en aluminiumsbikagekerne. Kernecellens sidelængde er ikke mere end 9,53 mm og vægtykkelsen mindst 0,07 mm. Disse paneler giver bedre planhed og stivhed end massive plader af samme vægt.
• Farvebelagte stålpaneler:Brug en højtydende Al-Zn-belægning med en PVDF-topcoat. Velegnet til dekorativ tagdækning på store offentlige bygninger, hvor et stålunderlag foretrækkes.

Overfladebehandling

Til arkitektoniske aluminiumspaneler anbefales en PVDF-fluorcarbonbelægning. Harpiksindholdet skal være mindst 70 %, og belægningstykkelsen skal opfylde YS/T 429.2. PVDF giver stærk modstand mod ultraviolet lys og bevarer farvestabiliteten i mere end 20 år med minimal falmning eller kridtning.

Systemopbygning

Det dekorative lag monteres typisk over vandtætningen for at skabe et tolags metaltag. I indgangshallens tag på New China International Exhibition Center fase II var samlingen fra bund til top: en 0,8 mm Al-Zn profilplade med stående sømme som det vandtætte lag, en vandtæt membran, termisk isolering, et dekorativt indramningssystem og den dekorative paneloverflade. Denne adskillelse holder vandtætningen uafhængig af det æstetiske lag.

Specifikationsoversigt

Projektansøgningsdata

Lufthavnsterminalens tag

En større international lufthavns Terminal 5-udvidelse brugte 267.000 m² metaltagbeklædning på tværs af hovedterminalen, indhalingsanlæg og boardingbroer. De dekorative paneler var 0,8 mm tykke højstyrke profilerede stålplader med en højt indholds Al-Zn belægning, der giver fire til seks gange korrosionsbestandigheden af ​​standard galvaniseret stål. PVDF-overfladen forblev stabil mellem -40°C og 150°C, hvilket giver langvarig UV-beskyttelse. Projektet modtog Gold Award for Metal Enclosure System Engineering ved 2024 Architectural Waterproofing Industry Science and Technology Awards.

Udstillingscenter dekorativt aluminiumssystem

Fase II af New China International Exhibition Center i Beijing dækker omkring 280.000 m² metaltagbeklædning. Registreringshallens tag brugte 3 mm tykke aluminiumspaneler med PVDF-belægning som det dekorative lag, understøttet af firkantrørsramme af aluminiumslegering. Under det dekorative lag indeholdt taget et 0,8 mm Al-Zn profileret stål vandtæt lag med stående sømme, to lag stenuldsisolering på i alt 140 mm ved 160 kg/m³ densitet, en TPO membran og et perforeret profileret stål lydabsorberende lag. De dekorative paneler blev installeret uafhængigt af vandtætningen, hvilket opnåede den ønskede visuelle effekt uden at gå på kompromis med vandtætheden.

Kompleks geometri tag på et udstillingscenter

Xuzhou Huaihai International Expo Center brugte et dekorativt panelsystem med trappeforhøjninger og krydsende niveauer. Den øverste gesims brugte 3 mm tyk aluminiumsfiner, og den nederste gesims brugte 4 mm tykke aluminiumskompositpaneler. Projektteamet brugte Rhino og Grasshopper til parametrisk modellering til at analysere krumning og optimere paneler med fire ikke-koplanære hjørner til flade former. Det dekorative tag blev samlet med modulær installation, og den komplette bygningskonvolut bestod teknisk validering for holdbarhed, vandtætning, termisk ydeevne og strukturel integritet.

Dobbelt buet honeycomb paneltag

Det primære mødested for Zhongguancun Forums permanente plads brugte et uregelmæssigt dobbeltbuet aluminiums honeycomb panelsystem til 6.000 m² tagareal. Mere end 1.000 unikke panelspecifikationer blev arrangeret i lagdelte konfigurationer. Støttestrukturen brugte en vifteformet udstrålingsramme med justerbare beslag i flere retninger, der tillader ±15° rotation i planet og vinkeljustering mellem 75° og 105°. To til tre honeycomb-paneler blev samlet på en enkelt rammeenhed på fabrikken og derefter installeret på stedet som komplette moduler. Denne præfabrikerede tilgang reducerede byggeplanen med næsten en tredjedel sammenlignet med traditionelle metoder.

Designfunktioner

• Formfleksibilitet:Paneler kan være flade, buede, tilspidsede eller dobbeltbuede. Parametrisk modellering hjælper med at konvertere kompleks geometri til paneler, der kan bygges.
• Langsigtet farvestabilitet:PVDF-belægninger modstår UV-fadning og kridtning og bevarer udseendet i over 20 år.
• Let vægt:Aluminiums- og honeycomb-paneler reducerer den strukturelle belastning sammenlignet med massiv stål- eller betonbeklædning.
• Uafhængig vandtætning:Det dekorative lag trænger ikke igennem vandtætningen, hvilket mindsker risikoen for utætheder ved fastgørelsespunkter.
• Effektiv installation:Forenede honeycomb panelsamlinger reducerer arbejdet på stedet og forbedrer justeringen på komplekse overflader.

Typiske applikationer

• Dekorative taglag til lufthavnsterminaler og højhastighedstogstationer.
• Store offentlige bygninger såsom udstillingscentre, stadioner og teatre.
• Kendt bygninger med unikke eller uregelmæssige tagformer.
• Kommercielle komplekser, eksklusive hoteller og villaer, der kræver et karakteristisk tagudseende.

Installationsnoter

• Kontroller justeringen af ​​den understøttende ramme, før du placerer dekorative paneler.
• Brug løfteudstyr med bløde sejl for at undgå at ridse den færdige overflade.
• Følg producentens sekvens for tilslutnings- eller enhedssystemer for at sikre korrekt indgreb.
• For buede paneler skal du kontrollere panelretningen og støttebeslagets justering før endelig fastgørelse.
• Forsegl samlinger og kanter efter de arkitektoniske detaljer, især hvor paneler møder inddækninger eller gennemføringer.

FAQ

Hvad er forskellen mellem dekorative paneler og vandtætningslaget?

Det vandtætte lag er en gennemgående metalplade eller -membran, der forhindrer vand i at trænge ind. Det dekorative panel sidder over det og behøver ikke at være vandtæt. Denne adskillelse betyder, at det dekorative lag kan perforeres, bues eller paneleres uden at påvirke tagets vejrbestandighed.

Hvilken paneltype er bedst til et buet tag?

Al-Mg-Mn-legeringsprofilerede plader kan rulleformes til buede former og bruges ofte til glatte tage med enkelt krumning. Til dobbeltbuede eller friformede overflader er aluminiums-bikagepaneler mere velegnede, fordi de kan fremstilles i komplekse, ikke-plane former, mens de bevarer fladheden.

Hvordan opretholdes farvekonsistensen over et stort tag?

Alle paneler til den samme overflade bør komme fra den samme spolebatch, når det er muligt. Hvis flere batcher er uundgåelige, skal farveforskellen styres til en specificeret ΔE-værdi. PVDF-belægninger fra det samme malingssystem har en tendens til at have ensartet farve og glans.

Kan dekorative paneler bruges til renoveringsprojekter?

Ja, dekorative metalpaneler kan tilføjes over et eksisterende tag for at ændre udseendet eller forbedre den termiske ydeevne, forudsat at den eksisterende struktur kan understøtte den ekstra vægt. En strukturel vurdering er påkrævet, før du fortsætter.

Kvalitetskontrol og dokumentation

Leverandører skal levere materialecertifikater for aluminiumslegeringen eller stålsubstratet, belægningstykkelsesrapporter og dimensionsinspektionsoptegnelser. For komplekse geometrier bør fremstillingstegninger og panelplaner gennemgås før produktion. Modtagelsestjek på stedet skal bekræfte paneldimensioner, overfladefinish og frihed for transportskader.

Overvejelser om udvælgelse

• Bekræft grænserne for arkitektonisk geometri og panelstørrelse med fabrikanten tidligt i designfasen.
• Vælg belægningstype ud fra bygningens UV-eksponering og ønskede levetid.
• For kyst- eller industriområder skal du kontrollere, at det metalliske belægnings- og malingssystem er egnet til korrosionskategorien.
• Planlæg støtteramme- og beslagjusteringsområdet for at imødekomme paneltolerancer og termisk bevægelse.
• Overvej vedligeholdelsesadgangsvejen til inspektion og rengøring af den dekorative overflade.
