Aluminium-magnesium-mangan metalpaneler

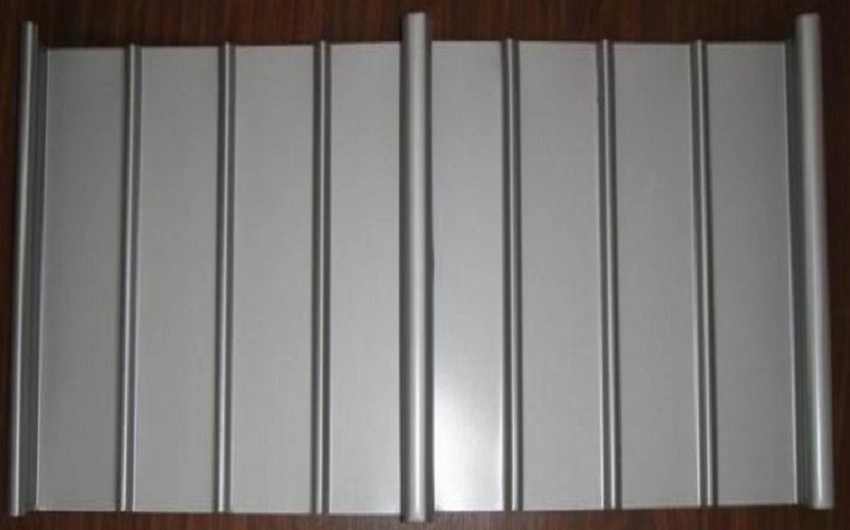

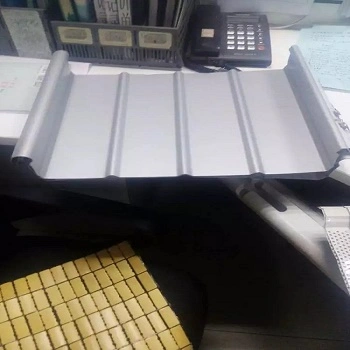

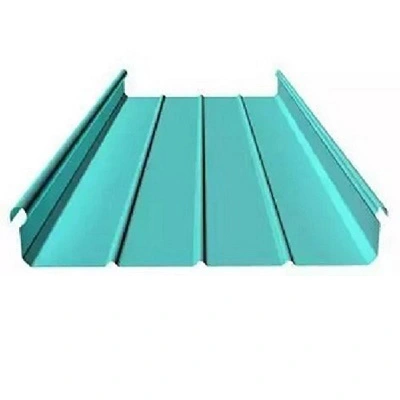

Aluminium-magnesium-mangan metalpaneler til arkitektonisk tag- og vægbeklædning, rulleformet af AA3004-serien aluminium-magnesium-mangan-legering. Legeringen indeholder cirka 1,0 % til 1,5 % mangan, 0,8 % til 1,3 % magnesium, små mængder silicium og kobber og resten aluminium. Denne sammensætning giver en nyttig kombination af lav vægt, tilstrækkelig styrke og korrosionsbestandighed, og den er kompatibel med standardsømnings- og rulleformningsudstyr. SENBO forsyner disse paneler med indgående kontrol af legeringskvalitet, pladetykkelse og belægningskvalitet, og formningslinjerne overvåges for profilnøjagtighed.

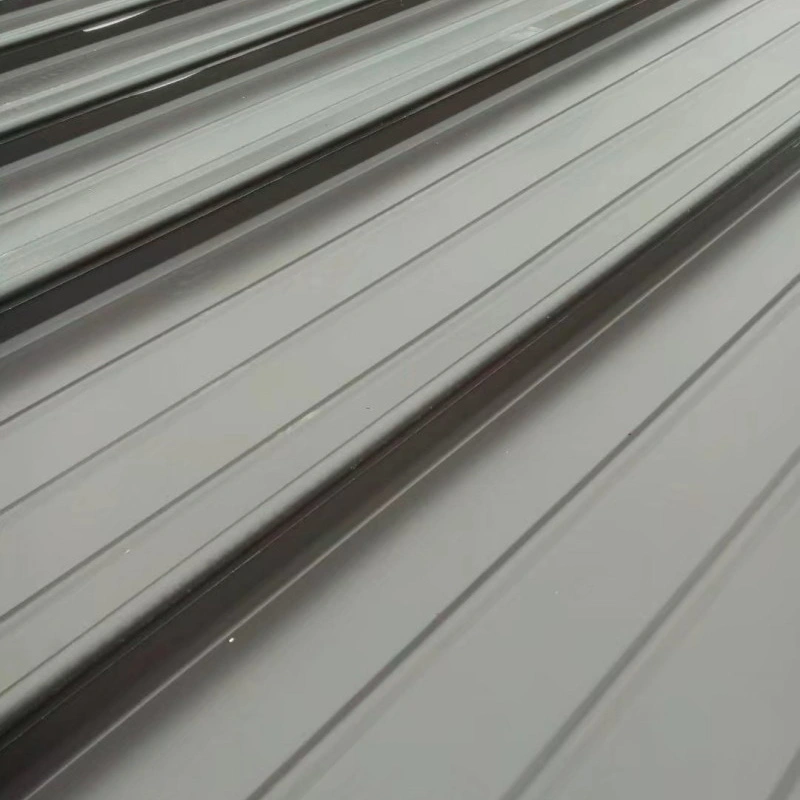

Panelerne er bredt specificeret til store offentlige bygninger såsom lufthavnsterminaler, højhastighedstogstationer, sportsstadioner og udstillingscentre. Overfladen får en pre-roll coating, normalt PVDF med et indhold af fluorcarbonharpiks på over 70%, hvilket giver farvekonsistens og vejrbestandighed. Tagsystemet er baseret på en stående falsprofil med glidende T-clips. Clipsene holder panelerne sikkert, mens de tillader termisk bevægelse, og sømlåsen skaber en vandtæt samling uden at være afhængig af fugemasse.

Tekniske specifikationer

Ydelsesdata og ingeniørvalidering

1. Vægt og strukturel effektivitet

Aluminium har en densitet på 2,73 g/cm³, cirka en tredjedel af stål. Den her anvendte AA3004-legering viser en trækstyrke på 240 MPa til 285 MPa og flydespænding på mindst 190 MPa. Disse værdier gør det muligt for tagsystemet at være lettere end et sammenligneligt ståltag, hvilket reducerer belastningen på den bærende konstruktion. Ved langsigtede bygninger og renoveringsarbejder kan vægtbesparelsen nå op på omkring 30 %.

2. Korrosionsbestandighed og levetid

Når den udsættes for luft, danner paneloverfladen et tæt aluminiumoxidlag, der bremser yderligere korrosion. Legeringen i sig selv modstår angreb fra mange syrer og baser, og PVDF-belægningen tilføjer endnu en beskyttende barriere. Disse egenskaber understøtter en designlevetid ud over 50 år for basismetallet. Belægningssystemet har typisk en garanti på 15 til 20 år.

3. Stående sømsystem og vandtæthed

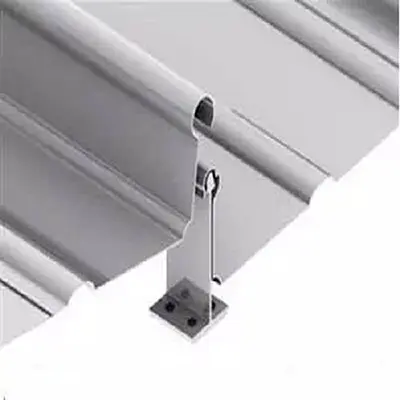

Den stående sømprofil bruger T-clips, der glider langs taghældningen for at optage termiske bevægelser. Paneler præfabrikeres og monteres på stedet, hvilket forkorter byggetiden med mere end 30 % og holder monteringstolerancen inden for 3 mm. På Fuping South Station på Xi'an-Yan'an Railway brugte det 4.000 m² store tag et ikke-gennemtrængende mekanisk låsesystem. Resultatet var en vandtæt overflade med god vindhævningsmodstand og evnen til at følge komplekse former. Gaoling Station, med et tagareal på 4.585 m², brugte en kompositopbygning, der omfattede det stående sømpanel, et vandtætningslag, isolering, en dampspærre, et akustisk lag og en Al-Zn-belagt profileret basisplade.

4. Brand- og lynadfærd

Tagdækningssystemet opnår en klasse A1 brandklassificering. Med et smeltepunkt på 660°C har aluminium en tendens til at brænde igennem lokalt i en brand i stedet for at sprede flammer over overfladen, hvilket kan hjælpe med brandslukning. Til lynbeskyttelse kan paneler med en tykkelse på mindst 0,7 mm fungere direkte som luftafslutningsanordninger i henhold til GB 50057. Dette fjerner behovet for separate taggennemføringer til lynafledere.

5. Formbarhed og designfleksibilitet

Legeringen kan formes til lige, konvekse buede, konkave buede og vifteformede paneler. Dette understøtter enkelt-hældnings-, dobbelt-hældnings-, enkelt-buede og dobbelt-buede taggeometrier. Materialets duktilitet hjælper også under sømning på stedet.

Produktegenskaber

• Lav vægt:Ved en tredjedel af densiteten af ​​stål reducerer panelerne egenbelastningen og forenkler håndteringen.
• Lang levetid:Kombinationen af ​​legering og belægning er designet til mere end 50 års drift under normale forhold.
• Strukturel vandtæthed:Den stående sømsamling er ikke afhængig af fugemasse, hvilket mindsker vedligeholdelse og lækagerisiko.
• Indkvartering af termisk bevægelse:Glidende T-clips tillader ekspansion og sammentrækning uden at belaste panelerne.
• Formningsfleksibilitet:Buede og tilspidsede paneler kan fremstilles til arkitektoniske tage.
• Genanvendelighed:Aluminium er fuldt genanvendeligt ved slutningen af ​​levetiden.

Typiske applikationer

• Tag- og vægsystemer til lufthavnsterminaler og højhastighedstogstationer.
• Tage med stort spænd til stadioner, udstillingscentre og teatre.
• Bygninger i marine eller industrielle miljøer, hvor korrosionsbestandighed er kritisk.
• Overdækning og renovering af eksisterende bygninger.

Installations- og håndteringsnoter

• Opbevar paneler under låg og hold dem tørre. Hvis udendørs opbevaring er påkrævet, skal du hæve stakken og bruge et åndbart betræk.
• Brug bløde sejl og løftestænger til løft for at undgå buler eller ridser i overfladen.
• Skær paneler med værktøj egnet til aluminium. Rengør afskårne kanter og fjern spåner før montering.
• Følg T-clips afstanden vist på projekttegningerne. Clips skal fastgøres til rillerne med de specificerede fastgørelsesanordninger.
• Sy paneler kun efter kontrol af justering og clipsindgreb. Brug den korrekte symaskine til panelprofilen.
• Undgå kontakt med bart stål eller kobber i nærvær af fugt for at forhindre galvanisk korrosion.

Kvalitetskontrol og dokumentation

Materialecertifikater skal bekræfte legeringskvaliteten, de mekaniske egenskaber og belægningstypen. Dimensionskontrol under produktionens dækpanels bredde, ribbehøjde og længde. Til store projekter kan prøver testes for belægningstykkelse og vedhæftning. On-site modtagelse skal verificere panelantal, profil og overfladetilstand før installation.

Overvejelser om udvælgelse

• Bekræft taghældningen og afvandingsdesignet, før du vælger panelprofil og falstype.
• Evaluer stedets korrosionskategori for at afgøre, om der er behov for en standard PVDF-belægning eller en tungere specifikation.
• For buede eller komplekse tagformer, involver panelleverandøren tidligt for at gennemgå formbarhed og installationsrækkefølge.
• Kontroller vindløftningsdesignet og bekræft, at T-clipsafstanden og fastgørelseselementerne opfylder de beregnede belastninger.
• Gennemgå vedligeholdelsesadgangsplanen. Selvom det stående sømsystem kun behøver lidt vedligeholdelse, anbefales det stadig periodisk inspektion af inddækninger og gennemføringer.

Ofte stillede spørgsmål

Hvad er den største forskel mellem AA3004 og andre aluminiumslegeringer, der bruges til tagdækning?

AA3004 indeholder højere mangan og magnesium end almindelige kommercielle legeringer såsom 3003. Dette giver bedre styrke og korrosionsbestandighed, mens det forbliver formbart nok til stående sømprofiler. Det er meget brugt til tagdækning på grund af denne balance.

Kan Al-Mg-Mn paneler bruges til vægge såvel som tage?

Ja, samme materiale og stående sømsystem kan anvendes på vægbeklædning. Profilmålene kan variere, og vindlastkrav til vægge skal kontrolleres særskilt.

Hvordan fremstilles buede paneler?

Buede paneler dannes ved rulleformning eller presbremsning til den nødvendige radius. Tilspidsede paneler fremstilles ved at skære pladen til en variabel bredde før formning. Formningsgrænserne afhænger af panelprofilen og materialetempereringen, så leverandøren bør bekræfte gennemførligheden tidligt i designet.

Er der altid behov for en dampspærre under et Al-Mg-Mn tag?

Et dampkontrollag indgår normalt i tagopbygningen for at forhindre fugtig luft i at nå isoleringen og forårsage kondens. De specifikke lag afhænger af bygningens anvendelse og klima. Tagsystemdesigneren bør specificere den passende opbygning.
