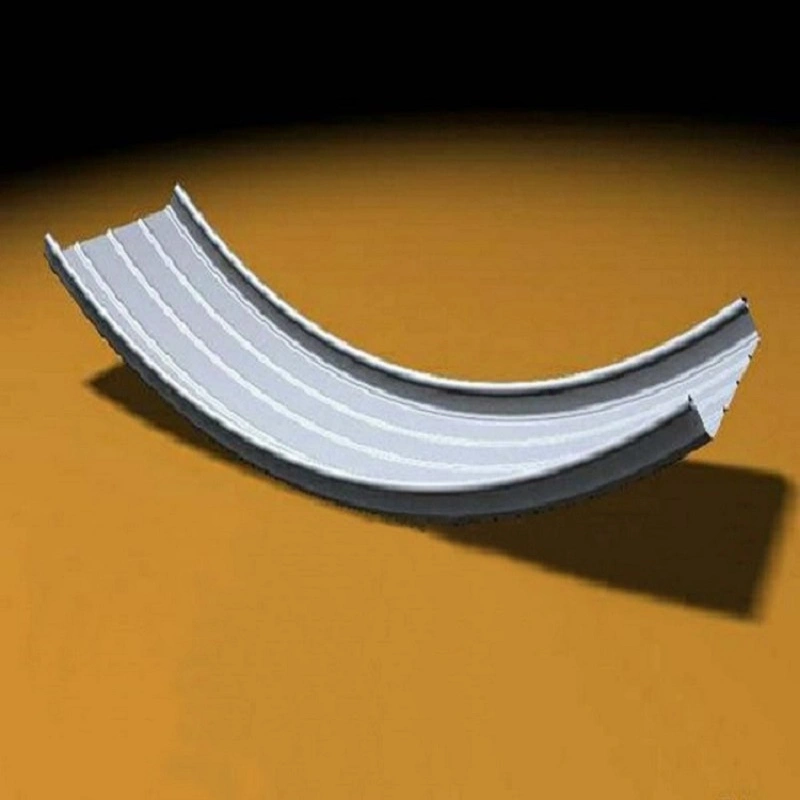

Alu-Mg-Mn buede tagplader

SENBO byggematerialerleverer Alu-Mg-Mn buede tagpaneler som en del af sit produktsortiment af metaltagsystemer. Disse paneler er fremstillet af AA3004-seriens aluminium-magnesium-mangan-legering og er formet til buede, ikke-standardiserede profiler for at opfylde arkitektoniske krav til komplekse taggeometrier.

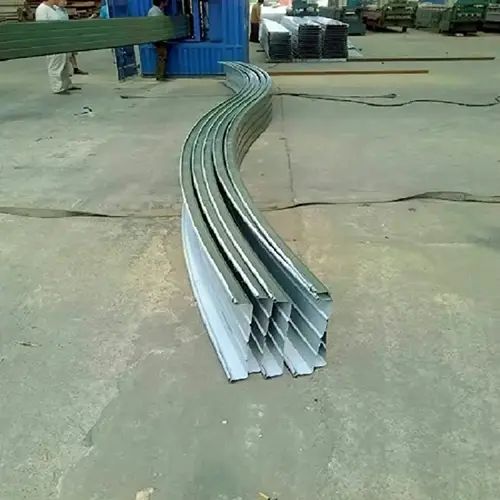

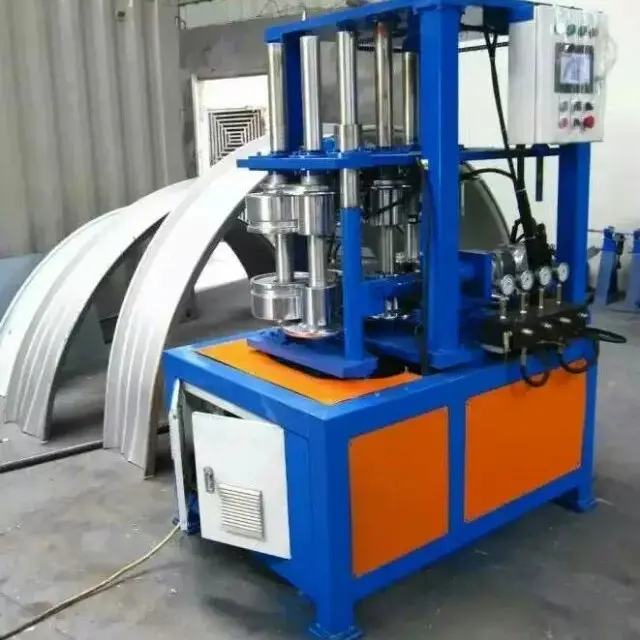

Al-Mg-Mn buet tagpanel er et specialiseret profilpanel fremstillet ved hjælp af højhastigheds, præcisionsrulleformningsudstyr. Substratsammensætningen indeholder 1,0%-1,5% mangan og 0,8%-1,3% magnesium, mens aluminium udgør resten. Som et derivat af standard Al-Mg-Mn-paneler med stående søm gennemgår det buede panel en specialiseret formningsproces for at omdanne flade plader til buede former. Dette understøtter moderne arkitektoniske designs såsom buede, buede og sfæriske tagformer.

Legeringssammensætning og tilgængelige profiler

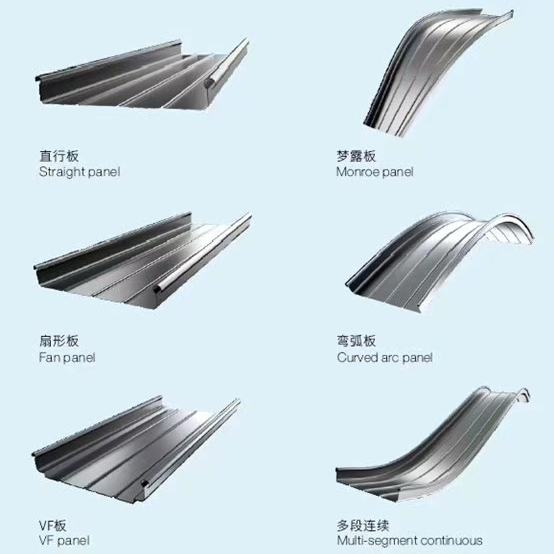

Tilgængelige profiler omfatter modeller som YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 og YX28-205-820. Vifteformede og tilspidsede paneler kan også tilpasses til at opfylde specifikke projektkrav.

Disse paneler er meget udbredt i de ikke-standardiserede tagsystemer til store offentlige bygninger, herunder lufthavnsterminaler, stadioner og konference- og udstillingscentre. Produktoverfladen er behandlet ved hjælp af en pre-roll coating-proces og fås med en PVDF fluorocarbon coating, der kombinerer arkitektonisk æstetik med holdbarhed.

Feltbevist ydeevne

1. Tilpasning til ikke-standard tagformer

Aluminium-magnesium-mangan-legering tilbyder en balance mellem styrke og fleksibilitet, hvilket gør den velegnet til at danne komplekse tagformer såsom 3D-buede, sfæriske og vifteformede overflader. Gennem specialiserede buede og vifteformede panelproduktionsteknologier kan disse buede paneler opfylde forskellige designkrav, mens de bibeholder vandtætte ydeevne.

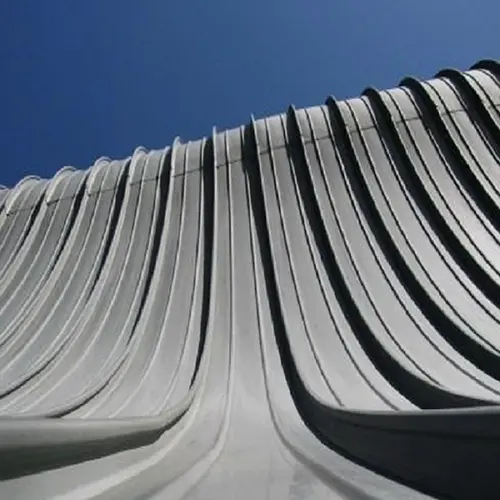

Produktet er anvendeligt til forskellige arkitektoniske former, herunder tage med positiv eller negativ krumning, buede tage, enkelt- og dobbeltfaldende tage, indbyrdes forbundne tagkonstruktioner, skrå tage og buede tage.

2. Validering i store hvælvede tagprojekter

Mellemlagrets baldakinprojektet i Zhangzhou Grain Depot i Fujian brugte et aluminium-magnesium-mangan-belagt buet bølgetagsystem. Strukturen spænder over 18 meter med en længde på 108 meter og dækker et samlet areal på næsten 2.000 kvadratmeter.

Taget har YT6118 model aluminium-magnesium-mangan bølgeplader med en tykkelse på 1,2 mm. Buehøjden er 4,085 meter, og forholdet mellem stigning og spænd er 0,23. Installationen blev afsluttet inden for seks dage. Panelerne blev fremstillet ved at sømme tre mindre enheder til en enkelt basisenhed, som derefter blev hejst og fastgjort til indlejrede stålkomponenter. Enhederne blev forbundet ved hjælp af en vandtæt sømmetode.

3. Letvægtsstruktur med høj styrke

Aluminium har en densitet på cirka 2,73 g/cm³, cirka en tredjedel af stål. Aluminium-magnesium-mangan-paneler udviser en flydespænding på mindst 190 MPa, en trækstyrke på 240-285 MPa og en forlængelse på mindst 3%. Mens de bevarer den strukturelle integritet, reducerer disse buede paneler tagsystemets egenbelastning.

I Zhangzhou Grain Depot-projektet tegnede designet sig for en ensartet fordelt levende belastning på 0,3 kN/m² og et designvindtryk på 0,40 kN/m² baseret på en 10-årig returperiode.

4. Korrosionsbestandighed og holdbarhed

Aluminium-magnesium-mangan-legeringssubstratet har iboende rustbestandige egenskaber. Det naturligt dannede overfladeoxidlag forhindrer oxidation og korrosion, samtidig med at det giver modstand mod syrer og baser. Coatede paneler kan danne en selvhelbredende beskyttende film i barske miljøer, hvilket gør dem velegnede til fugtige klimaer. Designets levetid er over 50 år med en belægningsgaranti på 15-20 år.

Oversigt over tekniske data

Følgende parametre er baseret på standardproduktion og relevante standarder. Tilpasning er tilgængelig for at opfylde specifikke projektkrav.

Hvorfor disse paneler fungerer godt

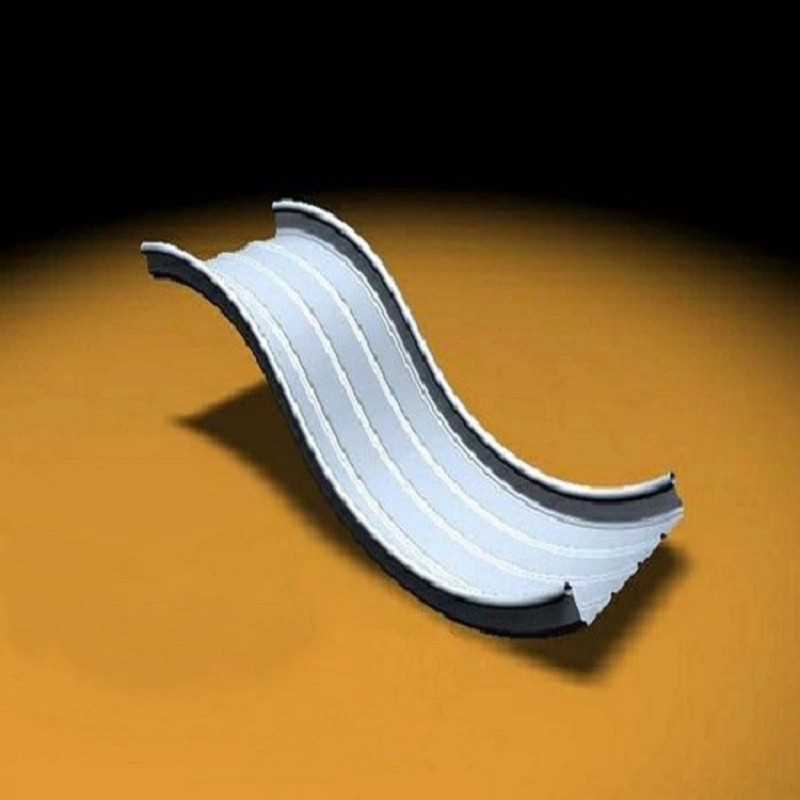

1. Fleksibel formgivning til komplekse designs.Panelerne kan forarbejdes til uregelmæssige former såsom vifteformede, tilspidsede, konvekse og konkave buede og sfæriske paneler. Dette understøtter de personlige designkrav i moderne arkitektur til buede overflader og buede tage.

2. Letvægts med høj trækstyrke.Med en tæthed omkring en tredjedel af stål og en trækstyrke over 240 MPa opfylder panelerne kravene til tagdækning med store spænd, herunder spændvidder på over 18 meter.

3. Korrosionsbestandighed og lang levetid.Legeringen danner naturligt et beskyttende oxidlag. Systemet er designet til en levetid på over 50 år, med en belægningsgaranti på 15-20 år.

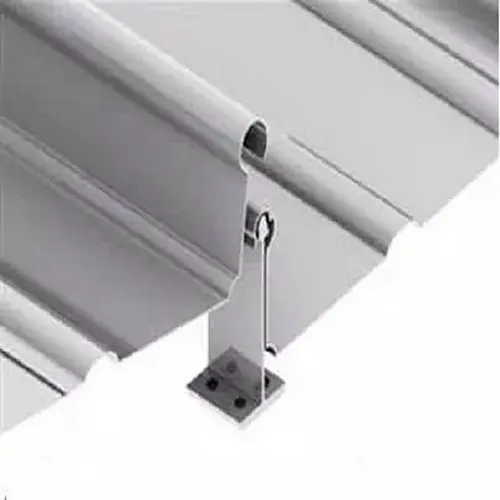

4. Pålidelig vandtætning via Modular Interlocking.Den modulære sammenlåsende sømforbindelsesproces sikrer tætte panelsamlinger og pålidelig dræn- og vandtætningsydelse.

5. Genanvendeligt materiale.Aluminiumslegeringsmaterialet er fuldt genanvendeligt, hvilket understøtter grønne byggemål.

Design og installationsfaktorer

Til buede eller kugleformede tage:Arbejd med producenten tidligt i designfasen for at bekræfte den opnåelige krumningsradius for den valgte profil og tykkelse. Vifteformede og tilspidsede paneler kræver nøjagtige butikstegninger.

Til langtidsanvendelser:Bekræft panelets spændvidde mod de nødvendige belastninger. Zhangzhou Grain Depot-projektet brugte 1,2 mm tykke paneler over et spænd på 18 meter, men hvert projekt skal beregnes baseret på lokale vind- og snebelastninger.

Til kystnære miljøer eller miljøer med høj luftfugtighed:Vælg PVDF-fluorcarbon-belægning for forbedret vejrbestandighed. Bekræft, at substratkvaliteten og belægningssystemet er kompatible med de forventede eksponeringsforhold.

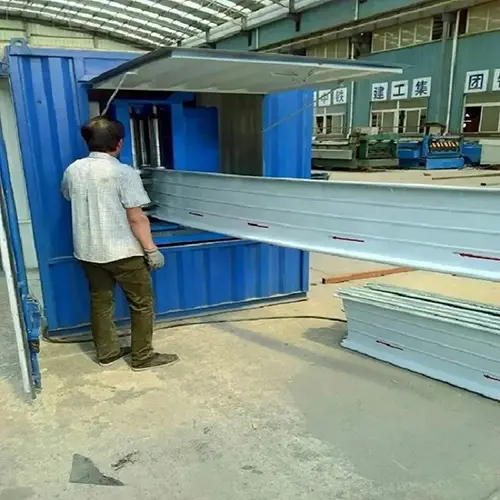

Under installationen:Paneler præfabrikeres typisk til enheder på fabrikken og hejses på plads. Brug den specificerede sømmetode for at sikre vandtætte samlinger. Følg producentens retningslinjer for håndtering, løft og fastgørelse for at undgå overfladeskader.

Typiske projekttyper

1.Buede, sfæriske og uregelmæssigt formede tagsystemer til store offentlige bygninger såsom stadioner og udstillingscentre.

2.Kompleksformede tag- og facadesystemer til lufthavnsterminaler og højhastighedstogstationer.

3.Langspændte buede tagkonstruktioner, såsom lagerfaciliteter og landbrugsdrivhuse.

4.Tagdækningssystemer til skelsættende bygninger med unikke arkitektoniske designkrav.

Købers spørgsmål besvaret

1. Hvordan adskiller Al-Mg-Mn buet tagdækning sig fra standard stående falspaneler?

Standard stående sømpaneler er typisk lige og installeret på flade eller let skrånende tage. Buede paneler undergår yderligere formning for at skabe buede profiler, der følger konvekse, konkave eller sfæriske taggeometrier. Begge systemer bruger lignende sammenlåsende sømteknologi, men buede paneler er specielt konstrueret til ikke-standard tagformer.

2. Hvad er den mindste krumningsradius, der kan opnås for disse paneler?

Den mindste krumningsradius afhænger af panelprofilen, materialetykkelsen og legeringens temperament. Dette skal bekræftes med producenten under designfasen. At levere taggeometriske tegninger tidligt kan hjælpe med at afgøre, om det valgte panel kan opnå den nødvendige krumning uden at gå på kompromis med den strukturelle ydeevne.

3. Er disse paneler velegnede til kystmiljøer?

Ja. Aluminium-magnesium-mangan-legeringen har naturlig korrosionsbestandighed, og PVDF-fluorcarbonbelægning forbedrer vejrbestandigheden yderligere. Dette gør panelerne velegnede til kystnære miljøer og miljøer med høj luftfugtighed. Designets levetid er over 50 år under normale forhold.

4. Hvordan fremstilles vifteformede og tilspidsede paneler?

Vifteformede og tilspidsede paneler fremstilles ved hjælp af specialiseret formningsudstyr og specialværktøj. De er typisk fremstillet ud fra butikstegninger afledt af taggeometrien. Hvert panel er individuelt udformet til at matche dens specifikke position på den buede overflade, hvilket sikrer korrekt pasform og vandtæt sømning.

5. Hvilke projektoplysninger er nødvendige for et tilbud?

Angiv venligst taggeometritegningerne (inklusive krumningsradius), panelprofil, tykkelse, belægningstype, mængde og projektplacering. Hvis vifteformede eller tilspidsede paneler er påkrævet, skal du inkludere de detaljerede layouttegninger. Dette hjælper vores team med at udarbejde et præcist tilbud og en produktionsplan.
