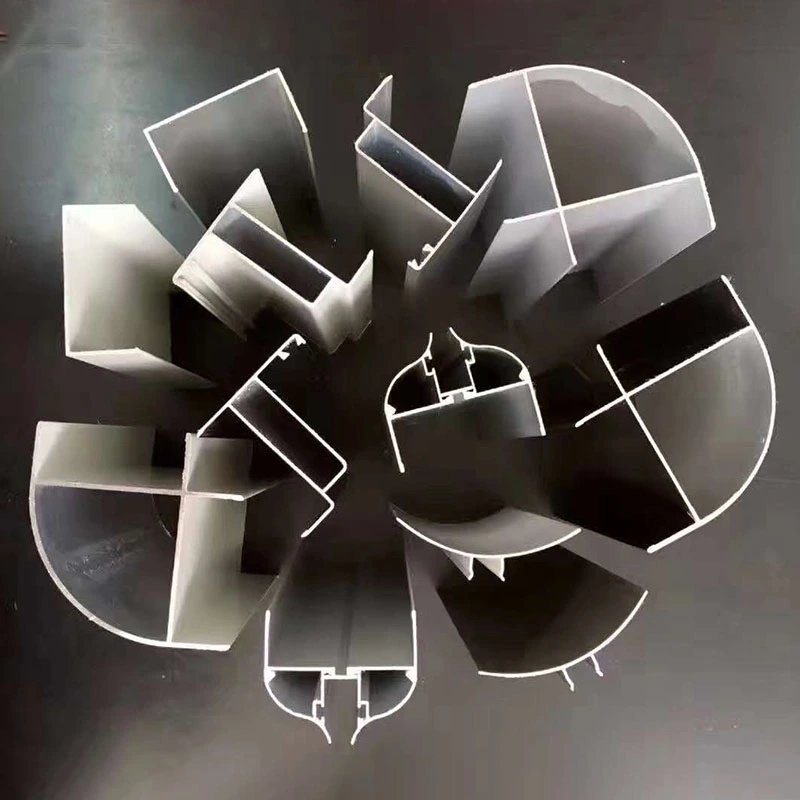

Renrum aluminium tilbehør

Renrumsaluminiumtilbehør, også kendt som renrumsaluminiumsprofiler, er specialiserede komponenter, der er designet til kontrollerede miljøindkapslingssystemer.SENBO Byggematerialerleverer disse profiler som en del af sit renrumspanel og tilbehørssortiment med fokus på dimensionel nøjagtighed, overfladerenhed og modulær kompatibilitet.

Profilerne er fremstillet af 6063-T5 aluminium-magnesium-silicium-legering ved hjælp af højtemperatur-ekstrudering. Overfladefinishen omfatter anodisering, elektroforetisk belægning og pulverbelægning, som hver er udvalgt til korrosionsbestandighed og en glat, ikke-støvgenererende finish. Standard profillængde er 6 meter pr. styk, med tilpasset skæring og ikke-standard specifikationer tilgængelige.

Funktionelt dækker produktserien fire hovedkategorier: Karmforbindelsesprofiler (I-profiler, H-profiler, T-profiler), tætnings- og afslutningsprofiler (U-kanaler, vinkelprofiler, indvendige og udvendige radiusprofiler), dør- og vinduesprofiler (dørkarme, dørbladssektioner, vinduesrammer) og loftophængsprofiler (FFU-ophængsglas, T-bjælkeophængsglas, T-bjælkeophæng).

Materiale og overfladebehandling

Grundmaterialet er 6063-T5 aluminiumslegering, som giver en god balance mellem styrke, sejhed og korrosionsbestandighed. Trækstyrken varierer fra 150 til 350 MPa. Anodisering giver en hård, slidstærk overflade, der er nem at rengøre og ikke afgiver partikler. Pulvercoating giver en holdbar finish tilgængelig i en lang række farver, mens elektroforetisk coating giver ensartet dækning selv på komplekse profiler.

Alle overfladebehandlinger er designet til at opfylde krav til renrum med lav partikeldannelse og modstandsdygtighed over for almindelige desinfektionsmidler. Selve aluminiumslegeringen er ugiftig, lugtfri og modstandsdygtig over for fugt og skimmelvækst, hvilket er blevet demonstreret gennem langvarig brug i elektronik-, farmaceutiske og fødevareindustriens renrum.

Dimensionsstandarder og produktsortiment

Sammensat ud fra industristandarder og leverandørproduktdata viser følgende tabel repræsentative specifikationer for almindelige profilkategorier.

Ydeevne i rigtige installationer

1. Modulær kompatibilitet og dimensionstolerance

Renrumsaluminiumtilbehør er designet omkring et modulært koncept med universelle specifikationer såsom 40-, 50- og 75-serien. Tilslutningsspaltebredder og hulafstande følger industristandarddimensioner, og spaltebreddetolerancer kontrolleres typisk inden for ±0,2 mm. Dette sikrer hurtig og tæt samling mellem forskellige komponenter. Fabriksmonteringsverifikation omfatter kontrol for tæthed af forbindelser, dimensionskoordinering og kompatibilitet af tætningsstrukturer, således at profiler ikke forstyrrer eller justerer forkert efter installation.

2. Radius hjørnedesign til rengøring

I miljøer med strenge krav til renlighed, såsom halvlederrenrum og farmaceutiske GMP-værksteder, afsluttes væg-til-væg- og væg-til-loft-forbindelser med en aluminiumslegering med en radius på 50 mm (R50). Den buede profil eliminerer 90 graders vinkler, hvilket reducerer støvophobning og forenkler rengøring og desinfektion. Den glatte overgang minimerer også luftstrømmens turbulens, hvilket hjælper med at bevare ensrettet laminær luftstrøm i kritiske zoner. Hjørnekomponenter er fastgjort til vægpaneler ved hjælp af blindnitter, som muliggør hurtig installation uden partikelforurening forbundet med svejsning.

3. Grid Ceiling System til FFU Support

FFU (Fan Filter Unit) gitterramme er den primære strukturelle støtte til renrumsloftsystemet. Den bruger højstyrke T-formede aluminiumslegeringsprofiler samlet med standardiserede konnektorer (to-vejs, tre-vejs, fire-vejs osv.). 6063-T5-legeringen holder systemet let og alligevel stærkt, og profiltværsnittet inkluderer dedikerede kanaler til forsyningsruting. Konnektorer er galvaniserede for korrosionsbestandighed. Standard gittermoduler har en indvendig åbning på 1180×580 mm, hvilket matcher FFU installationskrav.

Affjedringssystemet inkluderer en 30% sikkerhedsmargin for bæreevne. Bøjleafstanden holdes inden for 1200 mm, og rammenivelleringen holdes til en tolerance på mindre end 1 mm pr. meter. Sammenlignet med traditionelle svejsede rammer reducerer denne formonterede fremgangsmåde byggetiden med over 30 % og forbedrer efterfølgende vedligeholdelseseffektivitet med 50 %.

4. Overfladerenhed og tætningsevne

Efter anodisering eller pulverlakering er overfladerne af disse profiler glatte, gratfri og modstandsdygtige over for støvvedhæftning. Forudviklede riller tillader installation af ikke-metalliske komponenter såsom tætningslister, PVC-hætter og plasthjørneafskærmninger, som forbedrer støvtæthed og lufttæthed. Selve aluminiumslegeringsmaterialet er ikke-giftigt, lugtfrit, korrosionsbestandigt og fugtsikkert, med dokumenteret langsigtet ydeevne i renrumsmiljøer på tværs af flere industrier.

Funktionelle egenskaber

1. Pålidelige materialeegenskaber.6063-T5 aluminiumslegeringen giver ensartet tekstur og en trækstyrke på 150-350 MPa. Designets levetid er mindst 15 år under normale renrumsforhold.

2. Præcise tolerancer for tæt montering.Spaltebreddetolerance opretholdes inden for ±0,2 mm. Modulært design og standardiserede grænseflader sikrer en tæt pasform med komplementære materialer såsom renrumspaneler og tætningslister.

3. Glat, ikke-støvgenererende overflade.Overfladebehandlinger inklusive anodisering, elektroforese og pulverlakering giver en glat, ikke-porøs finish, der er korrosionsbestandig og nem at rengøre. Dette opfylder krav til renrum for lav partikelfrigivelse.

4. Omfattende produktsortiment.Serien omfatter kanalprofiler, vinkelprofiler, radiusformede hjørneprofiler, dør- og vinduesrammer samt FFU gittersystemer. Brugerdefinerede dimensioner og specielle former kan fremstilles på forespørgsel.

5. Modulær samling og genanvendelighed.Profilerne samles ved hjælp af boltede forbindelser og nitter, hvilket eliminerer behovet for svejsning. Dette muliggør hurtig installation, adskillelse og genbrug, når layoutændringer er påkrævet.

Bemærkninger om installation og kompatibilitet

Til vægpanelforbindelser:I-bjælke- og H-bjælkeprofiler anvendes som mellemforbindelser mellem paneler. Kontroller, at profilspaltens bredde passer til panelets kanttykkelse før montering. Stram fastgørelserne ensartet for at undgå huller.

Til hjørnefinish:Brug R50 eller større radiusprofiler ved væg-til-væg- og væg-til-loft-forbindelser for at eliminere støvfælder. Blindnitter anbefales fremfor skruer for et renere udseende og reduceret partikelforurening.

For FFU netlofter:Sørg for, at bøjleafstanden ikke overstiger 1200 mm, og at rammen er nivelleret til inden for 1 mm pr. meter. Gitteråbningen på 1180×580 mm er standard for FFU-moduler, men tilpassede størrelser kan tilpasses.

Til dør- og vinduesrammer:Vælg profiler, der matcher renrumspanelets tykkelse. Kontroller, at tætningsrillen er kompatibel med den tilsigtede pakning eller tætningsmiddel. Efter installationen skal du kontrollere, at døren eller vinduet fungerer problemfrit uden binding.

Hvor disse profiler bruges

1.Elektronik- og halvlederrenrum: tilslutning og fiksering til vægpaneler og lofter, samt FFU gitterloftsystemer.

2.Biofarmaceutiske GMP-faciliteter: R50 afrundede hjørneprofiler til tætning af indvendige og udvendige hjørner, hvilket eliminerer støvfangende dødzoner.

3.Hospitalsoperationsstuer og intensivafdelinger: installation af dør- og vinduesrammer og lufttætte forseglingsapplikationer.

4.Renrum til fødevareforarbejdning: panelforbindelser til renrum, tætning af gulvkanaler og installation af loftsgitter.

5.Laboratoriets rene zoner: rammekonstruktion, integration af forsyningsledninger og tætning.

Ofte stillede spørgsmål

1. Hvilken overfladebehandling anbefales til farmaceutiske renrum?

Til farmaceutiske GMP-faciliteter bruges anodiseret eller pulverlakeret finish almindeligvis, fordi de er ikke-porøse, lette at rengøre og modstandsdygtige over for almindelige desinfektionsmidler. Elektroforetisk belægning kan specificeres til profiler med komplekse former, hvor ensartet dækning er afgørende.

2. Hvordan monteres radius hjørneprofiler uden svejsning?

Hjørneprofiler med radius sikres typisk med blindnitter. Denne metode giver en sikker forbindelse og undgår samtidig varme, dampe og partikelforurening forbundet med svejsning. Nitterne monteres indefra og efterlader en glat udvendig overflade, der er nem at rengøre.

3. Kan tilpassede profillængder leveres?

Ja. Standardlængden er 6 meter, men profiler kan skæres i specificerede længder fra fabrikken. Ikke-standardiserede tværsnit kan også fremstilles ved hjælp af brugerdefinerede ekstruderingsmatricer, med forbehold for minimumsbestillingsmængder og leveringstid.

4. Hvordan sikrer jeg kompatibilitet mellem aluminiumsprofiler og renrumspaneler?

De fleste producenter af renrumspaneler designer deres paneler, så de matcher industristandard profilspaltebredder. Før du bestiller, skal du kontrollere, at panelkanttykkelsen og profilspaltens bredde er kompatible. Vores tekniske team kan levere måltegninger og prøver til verifikation.

5. Hvad er belastningsevnen af ​​FFU loftgittersystemet?

FFU-netsystemet er designet med en sikkerhedsmargin på 30 % ud over den forventede belastning, som inkluderer vægten af ​​FFU-enhederne, loftspanelerne og eventuelle driftsbelastninger. Bøjleafstanden holdes inden for 1200 mm for at fordele belastningen jævnt. For specifikke belastningsberegninger bedes du oplyse FFU-vægten og loftkonfigurationen til vores ingeniørteam.
